首页  >  产品百科  >  Z15GQ21B

Z15GQ21B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 最大250V直流
供应商型号: Z15GQ21B
供应商: Master
标准整包数: 1

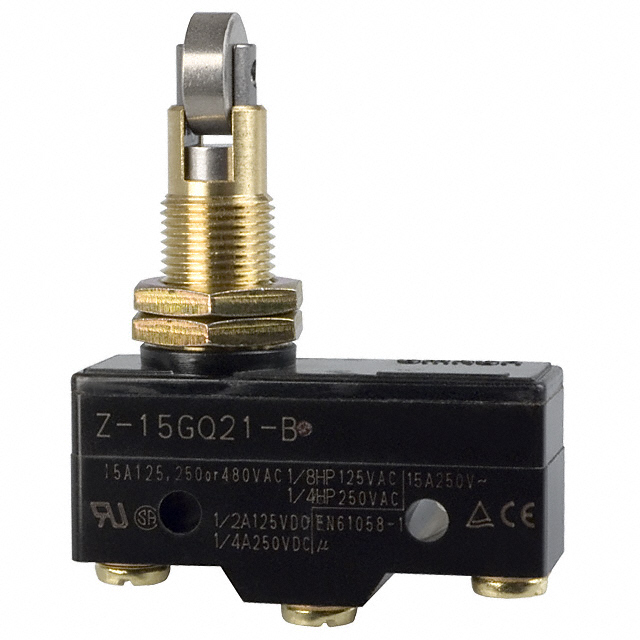

OMRON/欧姆龙 限位开关 Z15GQ21B

Z15GQ21B概述

    通用型基础开关:Z系列

    产品简介


    通用型基础开关Z系列是广受欢迎的基础开关,以其高精度和多样化的特点脱颖而出。该系列产品广泛应用于各类电子设备中,如自动化控制、工业机械和家用电器等。

    技术参数


    - 切换容量:15A,具有高度的重复精度。
    - 触点形式:多种选择,包括基本型、分接触型、保持型和可调接触间隙型。
    - 微负载系列:采用交叉条形金合金触点,确保对微负载的高度可靠性。
    - 防护等级:装有橡胶套筒和粘合填充物,防止滴漏。
    - 结构:分为普通型和防水型,提供多种接线方式,如螺丝端子和焊接端子。
    - 电气特性:
    - 额定电压:125VAC/250VAC/480VAC/30VDC/125VDC/250VDC
    - 额定电流:根据不同的触点间隙(G, H, H2, E)和负载类型有所不同。
    - 绝缘电阻:初始值最大为15mΩ。
    - 耐压强度:不同触点间隙下,耐压值不同,最高可达1500VAC。
    - 工作环境:
    - 操作温度:普通型:-25°C至80°C;防水型:-15°C至80°C。
    - 操作湿度:普通型:35%至85%RH;防水型:35%至95%RH。

    产品特点和优势


    - 大容量切换:高达15A的切换能力,适合多种高负载需求。
    - 多样化的触点选择:包括基本型、分接触型、保持型等多种型号,满足不同应用需求。
    - 防水设计:采用橡胶套筒和粘合填充物,增强防护能力,提高产品耐用性。
    - 金合金触点:保证高可靠性和微负载下的稳定性能。
    - 多功能性:可通过并联或串联连接实现多用途控制。

    应用案例和使用建议


    - 自动化控制系统:适用于需要高精度和快速响应的应用场合,例如工厂生产线中的物料搬运系统。
    - 工业机械:在复杂的机械系统中,该开关可以作为重要的安全开关,用于紧急停止或手动复位。
    - 家用电器:在家庭环境中,可用于空调、洗衣机等设备的控制开关。
    使用建议:
    - 确保安装环境符合规定的温度和湿度范围。
    - 选择合适的触点形式以适应不同的负载需求。
    - 在特殊环境下使用时,建议选用防水型产品以增强防护。

    兼容性和支持


    - 兼容性:与各种螺丝端子和焊接端子兼容。
    - 支持服务:OMRON官方网站提供了最新的认证信息和技术支持。

    常见问题与解决方案


    - 问题一:开关操作不灵敏。
    - 解决方案:检查触点是否有污垢或氧化,及时清洁。
    - 问题二:开关寿命短。
    - 解决方案:确认操作频率不超过额定值,并定期检查维护。

    总结和推荐


    通用型基础开关Z系列以其高性能、多样化的特点和广泛的应用范围,成为市场上极具竞争力的产品。其高精度、大容量切换能力和良好的防护性能使其成为众多应用场景的理想选择。强烈推荐此款产品,特别是对于需要高可靠性和长寿命的场合。

Z15GQ21B参数

参数
最小行程 3.6mm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 0.4°
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 58.9mm*49.2mm*17.45mm
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 托盘

Z15GQ21B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z15GQ21B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z15GQ21B Z15GQ21B数据手册

Z15GQ21B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.551
10+ $ 20.1323
25+ $ 18.8461
50+ $ 17.861
100+ $ 17.0066
250+ $ 16.7956
500+ $ 16.7956
库存: 108
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 21.55
