首页  >  产品百科  >  V15G-3C4-K

V15G-3C4-K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 1N 1mm 50000000Cycles 100000Cycles 15A 底座安装 10.3mm(高度)
供应商型号: N-V15G-3C4-K
供应商: 云汉优选
标准整包数: 1

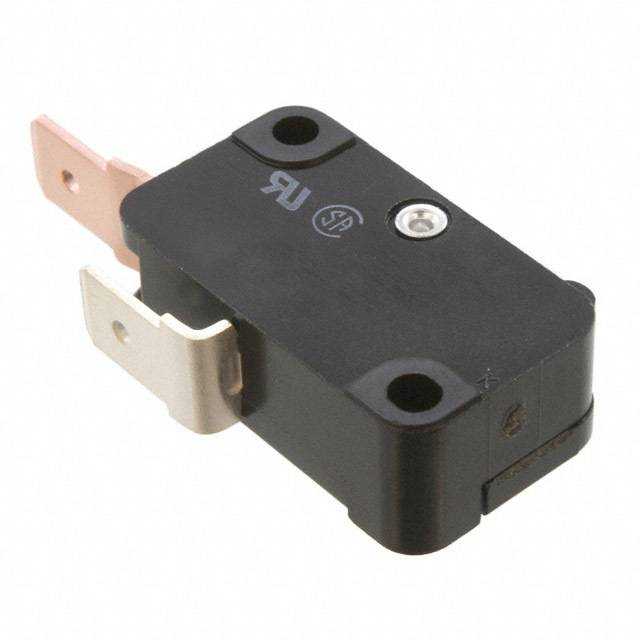

OMRON/欧姆龙 限位开关 V15G-3C4-K

V15G-3C4-K概述

    Snap Action Switch V 121 技术手册解析

    产品简介


    Snap Action Switch V 是一款通用型快速反应开关,广泛应用于需要长寿命和高可靠性的场合。它提供多种杠杆、终端和操作力选择,适用于不同的工业标准设计。部分型号还提供了右侧和左侧屏障选项,并且某些型号还具有耐热版本。此外,这款开关符合RoHS标准,确保环保要求。

    技术参数


    - 额定电流:根据不同的型号,额定电流范围为10A到21A。
    - 工作电压:最大250VAC,8VDC至250VDC。
    - 接触形式:SPDT(单极双掷)、SPST-NC(单极单掷常闭)、SPST-NO(单极单掷常开)等。
    - 操作力:不同型号的操作力范围从100gf到400gf不等。
    - 额定温度:工作温度范围为-25°C到80°C(最高湿度60%),部分耐热版本可达到150°C。
    - 使用寿命:机械寿命50,000,000次以上,电气寿命100,000次至300,000次(具体视型号而定)。

    产品特点和优势


    Snap Action Switch V 的主要特点是高可靠性、长寿命和广泛的适用性。该开关通过了多项认证,如UL1054、CSA C22.2 No.55、EN 61058-1等。这些认证确保了产品的质量和安全性。此外,多样化的配置选项使得用户可以根据具体需求定制产品,增加了灵活性和实用性。

    应用案例和使用建议


    Snap Action Switch V 在多种工业环境中都有广泛应用,例如家电、工业自动化设备、通讯设备等。例如,在家用电器中,该开关可用于控制电机的启动和停止;在工业自动化设备中,可用于监测设备的状态和保护系统安全。建议用户在选择时根据具体应用场景来挑选合适的型号和配置。例如,对于高温环境下的应用,可以选择耐热版本;对于需要频繁操作的应用,应选择具有更高电气寿命的型号。

    兼容性和支持


    Snap Action Switch V 支持多种终端类型,包括焊锡端子和快速连接端子(#187和#250)。同时,某些型号还提供了右屏障和左屏障选项,增加了安装的灵活性。Omron公司提供全面的技术支持和服务,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    1. 问题:开关出现异常关闭
    - 解决方案:检查负载是否超过额定值,如果超载则更换为更大额定电流的开关。

    2. 问题:触点电阻过高
    - 解决方案:清洁触点并确保正确的负载类型。若问题依旧存在,可能需要更换开关。
    3. 问题:操作频率超过最大值
    - 解决方案:降低操作频率或选择更适合高频率操作的型号。

    总结和推荐


    Snap Action Switch V 以其卓越的性能、高可靠性和广泛的应用范围成为市场上的一款优质产品。其丰富的配置选项和全面的支持服务使得该产品在市场上具有很高的竞争力。综上所述,强烈推荐Snap Action Switch V用于需要高可靠性和长寿命的应用场合。

V15G-3C4-K参数

参数
执行器角度 -
电流额定值 15A
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 1mm
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 10.3mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

V15G-3C4-K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V15G-3C4-K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V15G-3C4-K V15G-3C4-K数据手册

V15G-3C4-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.279 ¥ 19.3715
100+ $ 2.06 ¥ 17.51
库存: 296
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 968.57
