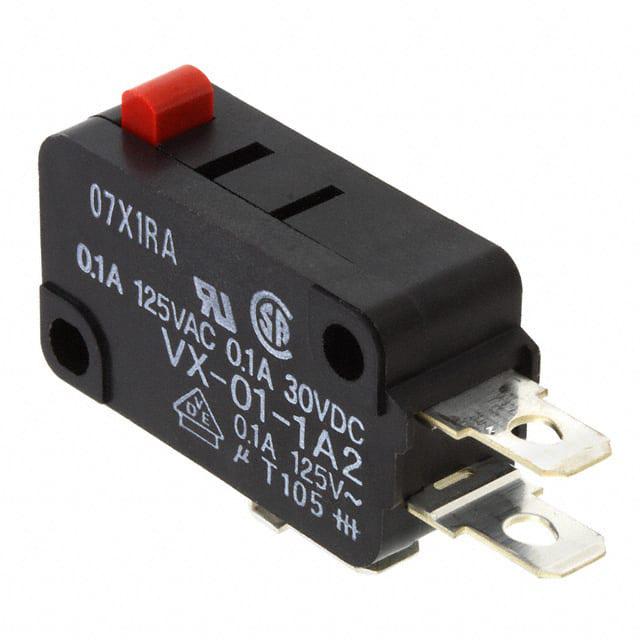

VX011A2

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 焊接端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 限位开关 VX011A2

VX011A2概述

    Snap Action Switch VX 135 技术手册概述

    产品简介


    Snap Action Switch VX 135 是一种紧凑型微型微动开关,具有低操作力的特点。它适用于微负载到5安培切换电流范围,符合V系列微动开关的外形要求。内部铰链杠杆机构确保了卓越的接触可靠性,并且符合RoHS标准。这款开关广泛应用于各种需要精确控制的小型设备中,例如家电、工业自动化设备等。

    技术参数


    - 型号编号:VX-5-1A2、VX-01-1A2、VX-5-1A3、VX-01-1A3 等。
    - 最大额定电流:5安培(交流250伏特),0.1安培(直流30伏特)。
    - 最大操作力:25gf、50gf 等。
    - 接点形式:单刀双掷(SPDT)、单刀常闭(SPST-NC)、单刀常开(SPST-NO)。
    - 电气参数:
    - 最大额定电压:250伏特交流电,125伏特交流电,8伏特直流电,30伏特直流电,250伏特直流电。
    - 最小适用负载:160毫安(5伏特直流电),1毫安(5伏特直流电)。
    - 工作环境:
    - 操作速度:0.1毫米到1米/秒(针式按钮模型)。
    - 振动耐受性:10到55赫兹,1.5毫米双振幅。
    - 冲击耐受性:400米/秒²(约40G)。
    - 防护等级:IP40,防电击等级:I类。
    - 工作温度范围:-25°C 到 80°C。
    - 工作湿度范围:最大85%RH(5°C到35°C)。


    产品特点和优势


    1. 紧凑设计:体积小巧,适合空间受限的应用场合。
    2. 低操作力:降低了操作难度和力矩要求,提升了用户体验。
    3. 广泛负载范围:从小负载到大负载,提供了更多的灵活性。
    4. 出色的接触可靠性:内部铰链杠杆机制确保了长时间稳定可靠的使用。
    5. 高耐用性:机械寿命至少为5000万次,电气寿命至少为50万次。
    6. 兼容性好:可通过不同的终端选项进行灵活安装。
    7. RoHS认证:环保材料,安全可靠。

    应用案例和使用建议


    - 应用案例:这款开关广泛应用于家用电器、自动售货机、工业控制系统等领域。
    - 使用建议:
    - 安装时确保开关不受不必要的负荷影响,以避免复位失败。
    - 推荐用于微负载时使用专门设计的微负载模型,避免因浪涌电流或电感尖峰导致接触磨损加速。
    - 对于非常缓慢的操作速度或在自由位置与操作位置之间的按钮设置,应提前咨询OMRON。

    兼容性和支持


    - 兼容性:可通过针式按钮、短铰链杠杆、长铰链杠杆等多种终端选项进行安装。
    - 支持:提供技术支持和维护服务,建议在遇到问题时联系OMRON。

    常见问题与解决方案


    - 问题1:如何避免复位失败?
    - 解决方案:确保安装方向正确,避免不必要的负荷施加在开关上。
    - 问题2:如何选择合适的型号?
    - 解决方案:根据具体的应用需求,选择适当的额定电流、操作力及接点形式。
    - 问题3:如何防止接触磨损?
    - 解决方案:使用微负载模型,并在必要时插入接触保护电路。

    总结和推荐


    Snap Action Switch VX 135 在设计和功能上均表现出色,能够满足多种应用需求。其紧凑的设计、低操作力、高耐用性以及广泛的负载范围使其成为市场上一款极具竞争力的产品。综上所述,我们强烈推荐这款产品给需要高精度、可靠性和耐用性的应用场合。

VX011A2参数

参数
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 1mm
操作力 0.25N
开关功能 On-Mom
开关配置 SPDT
执行器角度 1.2°
电流额定值 100mA
长*宽*高 37.8mm(长度)*21.6mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装,托盘

VX011A2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX011A2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX011A2 VX011A2数据手册

VX011A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
