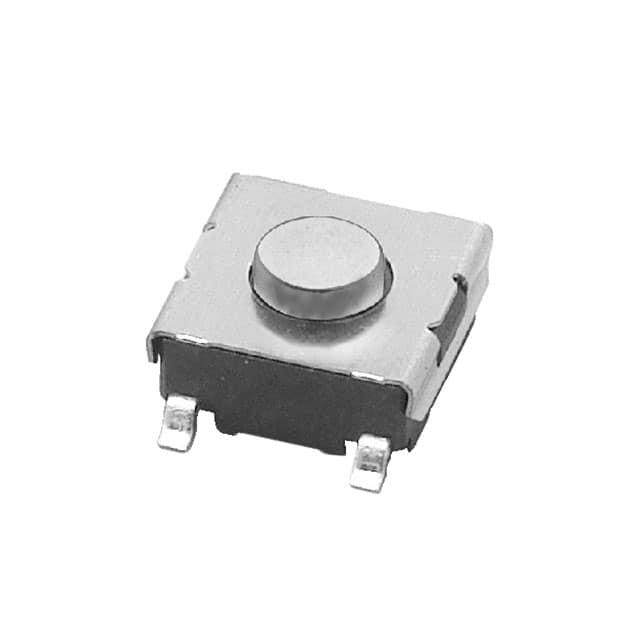

B3FS1005P

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: 24V(DC) Off-Mom SPST-NO 2.6N 300000Cycles 250μm 3.1mm 贴片安装,黏合安装 6.3mm*6mm*3.1mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 轻触开关 B3FS1005P

B3FS1005P概述

    B3FS Tactile Switch (SMT): 技术手册解析

    1. 产品简介


    B3FS 系列是适用于高密度安装的6×6毫米表面贴装开关。这些开关主要用于需要高度可靠性和尖锐反馈的应用场合。它们具有独特的尖锐点击感和高耐用性,适用于各种电子设备,如键盘、遥控器、家用电器及工业控制系统等。该系列产品通过了RoHS认证,符合环保标准。

    2. 技术参数


    | 参数类别 | 规格 |

    | 接触材料 | 银合金 |
    | 按钮类型 | 平顶/凸顶 |
    | 按钮高度 | 3.1mm, 4.3mm, 7.3mm |
    | 操作力(OF) | 0.98N (100gf), 1.47N (150gf), 2.55N (260gf) |
    | 绝缘电阻 | ≥100MΩ (100V DC 测试) |
    | 介质强度 | 250VAC (50/60Hz, 1min) |
    | 工作温度范围 | -25°C ~ +70°C |
    | 工作湿度范围 | 35% ~ 85% (5°C ~ 35°C) |
    | 触点形式 | SPST-NO |
    | 接触电阻 | ≤100mΩ |
    | 弹跳时间 | ≤5ms |

    3. 产品特点和优势


    - 操作反馈:B3FS系列提供显著的操作反馈,帮助用户确定操作状态,提升用户体验。
    - 高耐久性:标准模型可承受至少1,000,000次操作,而高负载型号也分别达到300,000次和100,000次。
    - 适应性强:多种颜色和尺寸选择使得产品易于集成到不同的设计中。
    - 环保:符合RoHS标准,环保无害,易于回收利用。

    4. 应用案例和使用建议


    - 使用场景:这些开关可用于需要高可靠性和清晰反馈的各种应用,例如智能家居设备、工业控制面板、医疗设备以及各类消费电子产品。
    - 建议使用:为了确保最佳性能,应遵循制造商提供的安装指南。在集成时,确保操作力和接触面的设计符合规范,以防止意外磨损或损坏。

    5. 兼容性和支持


    - 兼容性:该系列产品可与其他常见的SMT工艺设备兼容,便于生产和组装。同时,B3FS-1000P-R100等型号可适配B32系列键帽。
    - 支持和服务:用户可以从官方网站获取详细的技术文档和支持服务。制造商还提供了详尽的应用指导和技术支持。

    6. 常见问题与解决方案


    - 问题一:如何测试开关的操作力?
    - 解决方案:可以使用专用的测力计进行操作力测量,确保其在规定的范围内。
    - 问题二:开关安装过程中需要注意什么?
    - 解决方案:请确保焊盘平整,焊接温度和时间要严格控制,以避免因焊接不当导致的产品损坏。


    7. 总结和推荐


    B3FS系列开关凭借其优越的性能、高耐久性和多样的规格选择,在市场上具有较高的竞争力。特别是其卓越的操作反馈和长期稳定的表现使其成为多种应用场景的理想选择。我们强烈推荐该产品用于需要高可靠性及优质操作体验的设备中。

B3FS1005P参数

参数
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 24V(DC)
执行器高度 3.1mm
执行器行程 250μm
机械寿命 300000Cycles
长*宽*高 6.3mm*6mm*3.1mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

B3FS1005P厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3FS1005P数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3FS1005P B3FS1005P数据手册

B3FS1005P封装设计

查看详情并下载
Symbol
Footprint
3D Model
