D2HW-C201MS

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.76N 1.4mm 1000000Cycles 100000Cycles 2A SPDT 导线安装,底座安装 18.5mm(长度)*8.3mm(高度)
供应商型号: D2HW-C201MS
供应商: Master
标准整包数: 5

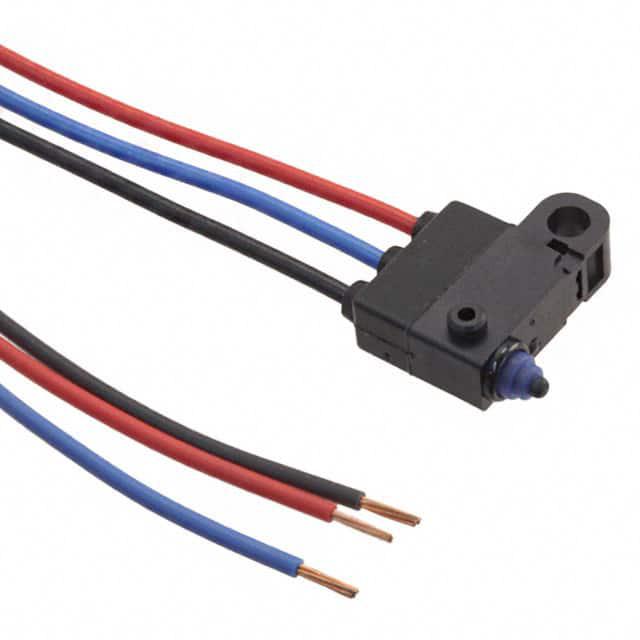

OMRON/欧姆龙 限位开关 D2HW-C201MS

D2HW-C201MS概述

    D2HW Sealed Ultra Subminiature Basic Switch

    产品简介


    D2HW 系列密封超小型基本开关是业界最小的密封型快动开关,具有非常长的行程以实现可靠的接通断开动作。该系列开关体积小巧,便于集成到各种机械模块中,同时提供多种安装方式和操作头形式,适用于不同的应用场景。主要应用于工业自动化、医疗设备、家用电器和消费电子等领域。

    技术参数


    - 型号编码规则:D2HW-@@@@@@@,其中不同字符表示不同的特性和功能。
    - 额定电压和电流:5 VDC 至 12 VDC;1 mA 至 2 A。
    - 操作力:不同类型的开关有不同的最大操作力和释放力,例如铰链杠杆型的最大操作力为 0.75 N(76 gf),最小释放力为 0.07 N(7 gf)。
    - 过行程:最长过行程可达 2.5 mm(参考值)。
    - 行程范围:总行程范围从 7 mm 到 15.5 mm 不等。
    - 触点规格:金合金材料制成,标准触点间隙为 0.5 mm,最小适用负载为 5 VDC 1 mA。
    - 耐压能力:端子间相同极性的耐压能力达 600 VAC,连续耐压测试时间为 1 分钟。
    - 绝缘电阻:最小绝缘电阻为 100 MΩ(使用 500 VDC 测试仪)。
    - 工作环境温度:-40°C 至 +85°C。
    - 重量:约 0.7 g(带终端的销柱型)。

    产品特点和优势


    - 体积小:D2HW 系列开关的体积仅为常规型号的 78%,有助于减小机械设备的整体尺寸。
    - 长行程:即使不使用杠杆也能实现较长的操作行程,如 OT 参考值为 1.4 mm。
    - 环保材料:所有型号均为无铅设计,并符合 RoHS 规范。
    - 高耐用性:机械寿命可达 1,000,000 次,电气寿命可达 100,000 次。

    应用案例和使用建议


    - 工业自动化:D2HW 系列开关可用于工业机器人和自动生产线上的位置检测。
    - 医疗设备:在某些医疗设备中作为位置传感器使用,要求高精度和可靠性。
    - 家用电器:例如微波炉、洗衣机等家电中的按钮和旋钮。
    使用建议:
    - 在高温环境下使用时,确保设备散热良好。
    - 定期检查和清洁开关,以保证其可靠运行。
    - 考虑到开关的耐振动和冲击性能,在应用环境中应避免强烈的振动和冲击。

    兼容性和支持


    - 兼容性:该产品支持 PCB 终端和焊料终端等多种连接方式,方便与各种电路板进行连接。
    - 认证:UL 和 CSA 认证版本可选,认证标志会在型号编号后加“S”。
    - 厂商支持:制造商提供全面的技术支持和售后服务,包括现场安装指导和故障排查服务。

    常见问题与解决方案


    - Q1:开关在高频操作下容易失效?
    - A1:确保使用频率不超过 30 次/分钟,并定期维护检查。
    - Q2:开关出现接触不良现象?
    - A2:清洁触点表面,确保没有灰尘或杂质。
    - Q3:开关无法正确切换状态?
    - A3:检查操作力是否合适,适当调整安装位置。

    总结和推荐


    综上所述,D2HW 系列密封超小型基本开关凭借其小巧的体积、长行程和高耐用性,成为多种应用场景的理想选择。该产品在设计和制造过程中注重细节,确保了其卓越的性能和可靠性。因此,强烈推荐使用 D2HW 系列开关,尤其是在需要紧凑设计和高可靠性的场合。

D2HW-C201MS参数

参数
机械寿命 1000000Cycles
最小行程 1.4mm
操作力 0.76N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 2A
电气寿命 100000Cycles
长*宽*高 18.5mm(长度)*8.3mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

D2HW-C201MS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2HW-C201MS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2HW-C201MS D2HW-C201MS数据手册

D2HW-C201MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.543 ¥ 46.9492
50+ $ 4.905 ¥ 40.7831
100+ $ 4.4472 ¥ 36.9766
300+ $ 4.1251 ¥ 33.7801
500+ $ 3.9246 ¥ 32.1386
1000+ $ 3.9035 ¥ 31.9658
2500+ $ 3.8824 ¥ 31.793
5000+ $ 3.8824 ¥ 31.793
库存: 592
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 234.74
