Z-15HW24-B7-K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 杠杆式, IP00, 最大250V直流
供应商型号: Z10633-ND
供应商: Digi-Key
标准整包数: 1

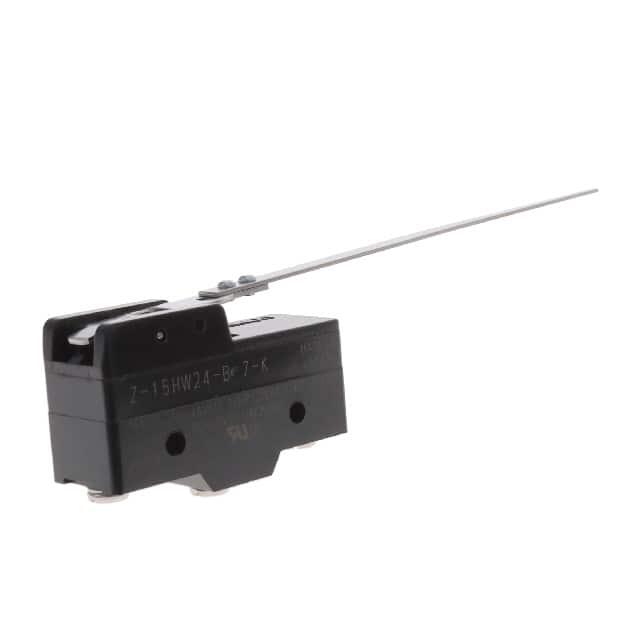

OMRON/欧姆龙 限位开关 Z-15HW24-B7-K

Z-15HW24-B7-K概述

    通用型基本开关——高精度、广泛选择

    产品简介


    本文介绍的是OMRON公司推出的通用型基本开关(CSMZDSE46)。这类开关凭借其高精度和多样化的配置在市场上备受青睐。本产品可以用于多种不同的应用场合,如工业自动化、家用电器和办公设备等领域。该型号开关具备大容量切换能力(15A),并提供多种接触形式的选择,包括标准型、双接触点型、保持型以及可调接触间隙型。同时,它还有一系列微负载模型可供选择。

    技术参数


    | 参数 | 值 |

    | 切换容量 | 15 A |
    | 接触形式 | 标准型、双接触点型、保持型、可调接触间隙型 |
    | 接触间隙 | 0.20 mm (超灵敏)、0.25 mm (高灵敏)、0.5 mm (标准)、1.8 mm (大容量) |
    | 电阻 | 最大15mΩ |
    | 工作频率 | 20 次/分钟 |
    | 绝缘电阻 | 100 MΩ |
    | 电压等级 | 125 VAC / 250 VAC / 480 VAC / 30 VDC / 125 VDC / 250 VDC |
    | 工作温度范围 | -25°C 至 80°C |
    | 工作湿度范围 | 35% 至 95% RH |
    | 防护等级 | IP00(普通型)/ IP62(防水型) |

    产品特点和优势


    1. 高精度切换:能够实现精确的切换,确保每次操作的稳定性和可靠性。
    2. 多样化选择:提供多种接触形式,以适应不同的应用需求。
    3. 大容量切换能力:最大15A的切换能力使其适用于高电流负载的场合。
    4. 结构紧凑:尺寸适中,易于安装和维护。

    应用案例和使用建议


    该型号开关在多个行业中有广泛应用,包括工业自动化、家用电器和办公设备。在工业自动化系统中,可以用于控制机械设备的动作;在家电领域,可以用于调节设备的工作状态;在办公设备中,可以用于提高设备的安全性。
    为了更好地发挥该开关的功能,建议:
    1. 在高电流负载的场合下,选择大容量接触间隙的型号。
    2. 在高振动环境中,优先考虑具有更高耐震性的型号。
    3. 确保工作环境符合规定的温度和湿度范围。

    兼容性和支持


    该型号开关与其他标准电子元器件具有良好的兼容性,可以方便地与其他组件配合使用。厂家提供了详尽的技术支持文档,并通过官方网站提供最新的安全认证信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常工作 | 检查电源是否连接正确,确认接线无误 |
    | 开关触点粘连 | 清理触点,必要时更换新触点 |
    | 开关震动后出现异常 | 确认振动是否超出规定范围,调整安装位置 |

    总结和推荐


    总体来说,OMRON的通用型基本开关在功能、耐用性和适用性方面表现优异,适合各种不同应用场景。建议在选择此类开关时,根据具体应用的需求来挑选合适的型号。由于其高性能和稳定性,这款开关非常值得推荐使用。

Z-15HW24-B7-K参数

参数
电流额定值 15A
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 10mm
操作力 0.06N
开关功能 On-Mom
开关配置 SPDT
执行器角度 19.8°
长*宽*高 49.2mm*29.4mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15HW24-B7-K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15HW24-B7-K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15HW24-B7-K Z-15HW24-B7-K数据手册

Z-15HW24-B7-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.7064
10+ $ 17.1392
25+ $ 15.8983
50+ $ 15.0193
100+ $ 14.1885
250+ $ 13.1595
500+ $ 12.7954
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 20.7
