首页  >  产品百科  >  X-10GW22-B

X-10GW22-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 热固性树脂外壳, 最大125V直流
供应商型号: J-OMRO-0136066
供应商: Chip1stop
标准整包数: 1

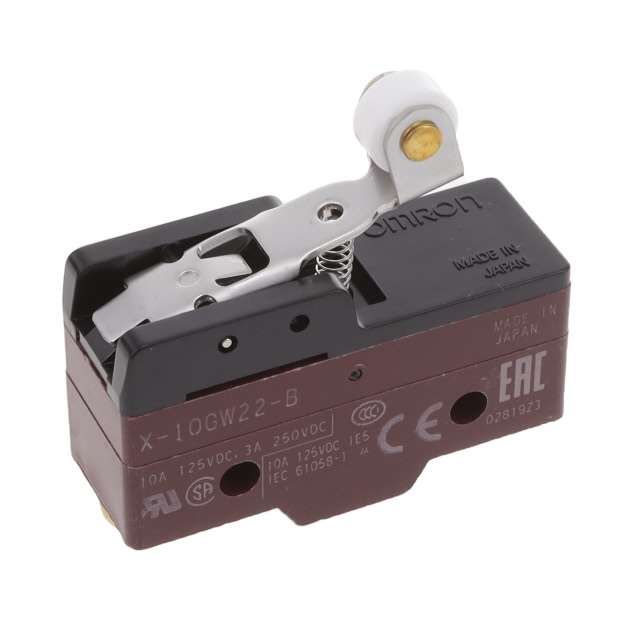

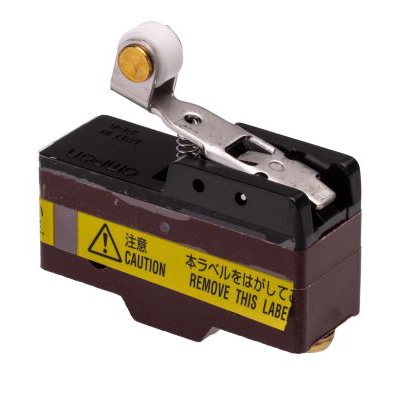

OMRON/欧姆龙 限位开关 X-10GW22-B

X-10GW22-B概述

    CSMXDSE43: 通用型基本开关

    产品简介


    本产品是一款通用型直流开关,配备了内置磁吹灭弧装置。该开关设计简洁,外形及安装方式与Z型基本开关相同。它主要用于直接电流的控制,通过内部小型永久磁铁使电弧偏转从而有效熄灭,适用于多种应用场景,如工业自动化、机械设备控制等领域。

    技术参数


    - 额定电压:
    - 直流125V,10A(电阻性负载)
    - 直流250V,3A(电阻性负载)
    - 触点间隙: 0.9mm
    - 操作频率: 机械操作240次/分钟;电气操作20次/分钟
    - 绝缘电阻: 最小值100兆欧(在500V直流下)
    - 接触电阻: 最大值15毫欧(初始值)
    - 介电强度: 在1500VAC下持续1分钟
    - 振动抵抗: 恶劣振动环境下的最大破坏加速度为1000 m/s²
    - 冲击抵抗: 耐受的最大冲击加速度为300 m/s²
    - 耐用性: 机械操作至少1,000,000次;电气操作至少100,000次
    - 防护等级: IP00
    - 工作温度范围: -25°C至80°C(无结冰条件)
    - 湿度范围: 35%至85%RH

    产品特点和优势


    该开关具有以下几个显著优势:
    - 磁吹灭弧功能: 内置小型永磁体,能够有效熄灭电弧,提高可靠性。
    - 高电气耐用性: 经过严格测试,可实现超过100,000次电气操作。
    - 广泛的适用性: 可用于多种电压和电流环境,适合不同行业的需求。
    - 易于安装和使用: 设计简洁,安装步骤简单,符合标准化生产要求。

    应用案例和使用建议


    - 工业自动化: 可用于生产线上的各类控制系统,如物料输送系统、装配线等。
    - 机械设备控制: 在重型机械设备中,可以作为安全保护和紧急停止的开关。
    - 智能家居: 在智能门锁或家庭安防系统中提供可靠的开关功能。
    使用建议:
    - 确保安装时按照手册中的说明进行,确保所有部件正确安装。
    - 定期检查并清洁开关,以维持最佳性能。
    - 根据实际需求选择合适的操作频率和电流等级。

    兼容性和支持


    - 兼容性: 该开关可以与多种标准接口兼容,方便与其他电子设备集成。
    - 厂商支持: 用户可通过OMRON官方网站获取最新信息和支持,包括产品认证信息和安全标准。

    常见问题与解决方案


    - 问题: 开关频繁跳闸。
    - 解决办法: 检查负载是否超载,确认负载类型是否符合规格。
    - 问题: 触点过热。
    - 解决办法: 降低电流负荷,或者更换更大额定电流的开关。

    总结和推荐


    总的来说,CSMXDSE43是一款可靠且多功能的直流开关,特别适用于需要高稳定性和长期运行的应用场景。其强大的性能和广泛的兼容性使其在市场上具有很强的竞争优势。强烈推荐在需要直流开关的工业应用中使用此产品。

X-10GW22-B参数

参数
最小行程 2.4mm
操作力 2.2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10A(DC)
电气寿命 100000Cycles
机械寿命 1000000Cycles
长*宽*高 49.2mm*24.2mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

X-10GW22-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

X-10GW22-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 X-10GW22-B X-10GW22-B数据手册

X-10GW22-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.8
10+ $ 11.9
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 15.8
