D2MQ-1L

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 杠杆类型, 通孔端, 触点额定电流 500 mA @ 30 V 直流, 单刀双掷
供应商型号: CY-D2MQ-1L
供应商: 海外现货
标准整包数: 1000

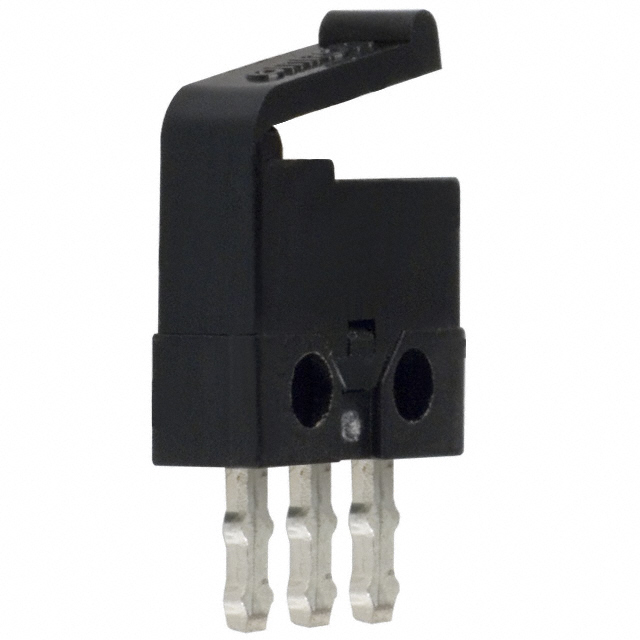

OMRON/欧姆龙 限位开关 D2MQ-1L

D2MQ-1L概述


    产品简介


    D2MQ系列超小型基本开关是一款具有独特设计的电子元器件,适用于需要高度可靠且空间受限的应用场合。该产品提供多种安装方式(直角端子、左/右弯角端子)和不同类型的操动机构(针推杆、叶片杠杆、铰链杠杆),满足多样化的使用需求。D2MQ系列开关以其卓越的电气特性和紧凑尺寸,在通信设备、可穿戴技术、物联网设备等领域得到广泛应用。

    技术参数


    | 参数 | 值 |

    | 接触形式 | SPDT |
    | 额定电压 | 30 VDC |
    | 额定电流 | 0.5 A / 50 mA |
    | 工作频率 | 机械:60次/分钟,电气:30次/分钟 |
    | 耐振动性 | 10到55Hz,双幅1.5mm |
    | 耐冲击性 | 1,000 m/s²(约100G) |
    | 绝缘电阻 | ≥100 MΩ(250VDC绝缘测试) |
    | 密封等级 | IEC IP40 |
    | 工作温度范围 | -15°C 至 +70°C |
    | 工作湿度范围 | 35% 至 85% |
    | 操作力 | 针推杆:1.18N,叶片杠杆:0.59N,铰链杠杆:0.39N |
    | 精度 | ±0.15mm |

    产品特点和优势


    D2MQ系列超小型基本开关具有多个显著特点:
    - 卓越的电气性能:尽管尺寸小,但能提供稳定的接触性能和高可靠性。
    - 空间节省:产品厚度仅2.7mm,非常适合空间有限的应用场合。
    - 可靠性高:采用先进的弹簧动作机制,确保长期稳定运行。
    - 广泛的应用:可用于通信设备、医疗设备、消费电子产品等多个领域。
    - 易于安装:提供直角、弯角等多种终端配置,便于集成到不同设计中。

    应用案例和使用建议


    应用案例
    - 通信设备:用于信号传输路径的选择。
    - 可穿戴技术:用于监测用户的手势和运动状态。
    - 物联网设备:作为设备激活或休眠的触发器。
    使用建议
    - 在安装过程中应避免外部应力对开关的影响。
    - 根据具体应用需求选择合适的操动机构和终端配置。
    - 确保操作速度符合产品规范要求,防止损坏。
    - 遵循制造商提供的安装指南,正确安装和使用开关。

    兼容性和支持


    D2MQ系列超小型基本开关与其他常见的电子元器件和设备具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。如有疑问或需要技术支持,可以联系OMRON官方代表获取帮助。

    常见问题与解决方案


    1. 问题:开关操作时出现误动作。
    - 解决办法:检查安装是否稳固,确保无外部振动干扰;调整操作速度至规定范围内。
    2. 问题:接触电阻过高。
    - 解决办法:清洁接触面,确保接触良好;如无法解决问题,可能需要更换开关。
    3. 问题:产品出现物理损伤。
    - 解决办法:避免在安装过程中施加过大的外力;根据损坏程度考虑修复或更换。

    总结和推荐


    综上所述,D2MQ系列超小型基本开关凭借其独特的设计、优越的电气性能和广泛的应用领域,成为众多高科技设备的理想选择。对于需要在狭小空间内实现高效、可靠的开关控制的应用,强烈推荐使用D2MQ系列开关。

D2MQ-1L参数

参数
机械寿命 30000Cycles
最小行程 300μm
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 500mA(DC)
电气寿命 10000Cycles
长*宽*高 8.2mm(长度)*2.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

D2MQ-1L厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2MQ-1L数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2MQ-1L D2MQ-1L数据手册

D2MQ-1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.9325
2000+ ¥ 5.956
5000+ ¥ 4.8002
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7932.5
