VX-01-3A3

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST 0.49N 1.016mm 10000000Cycles 1000000Cycles 焊接安装,螺纹安装 37.8mm(长度)*21.6mm(高度)
供应商型号: VX-01-3A3
供应商: 期货订购
标准整包数: 3000

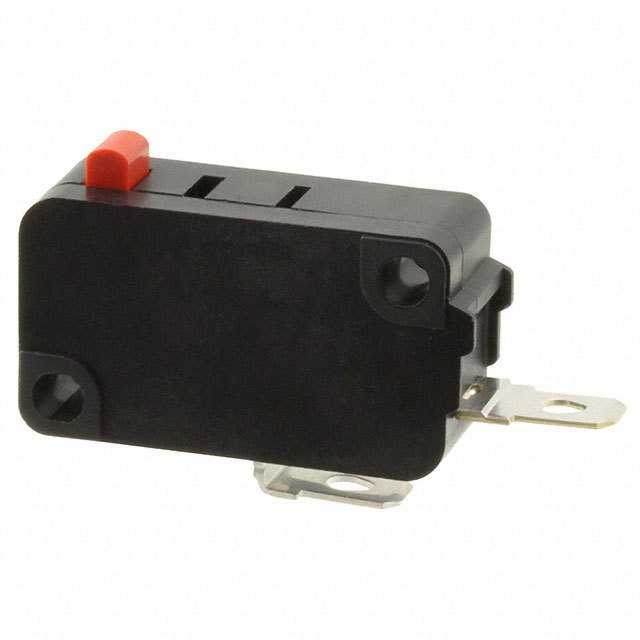

OMRON/欧姆龙 限位开关 VX-01-3A3

VX-01-3A3概述

    VX Miniature Basic Switch 技术手册

    产品简介


    VX系列微型基本开关是适用于检测轻量物体的高性能开关。它具有微负载到5A切换电流的宽泛变化范围,并且其形状与V系列微型基本开关一致。这款开关采用独特的内部机制,确保即使在微负载操作下也能保持高接触可靠性。该产品符合RoHS标准。

    技术参数


    - 额定电压
    - VX-5: 250 VAC 5A
    - VX-01: 30 VDC 0.1A
    - 操作力
    - 微负载: 0.25N (25gf)
    - 普通负载: 0.49N (50gf)
    - 终端类型
    - 焊接端子 (A)
    - 快速连接端子 (#187, C2)
    - 接触形式
    - SPDT (单刀双掷)
    - SPST-NC (单刀单掷常闭)
    - SPST-NO (单刀单掷常开)
    - 最大操作频率
    - 机械操作: 600次/分钟
    - 电气操作: 60次/分钟
    - 绝缘电阻: ≥100 MΩ (500 VDC)
    - 介电强度
    - 同极端子间: 1000 VAC, 50/60Hz
    - 带载金属部件与地之间: 1500 VAC, 50/60Hz
    - 抗振性: 10到55Hz,1.5mm双幅振动
    - 冲击性: 最大400 m/s² (约40G)
    - 耐用性
    - 机械操作: 50,000,000次 (60次/分钟)
    - 电气操作: 500,000次 (30次/分钟)
    - 防护等级: IP40
    - 工作温度: -25到105°C
    - 湿度范围: 60%最大湿度 (5到35°C)

    产品特点和优势


    VX系列微型基本开关的独特之处在于其超低的操作力和高接触可靠性,特别适合检测轻量物体。该产品通过独特的内部机制确保了稳定可靠的触点,同时具备广泛的电流和电压适应范围。此外,它还提供多种安装选项和连接方式,使得安装和集成变得简单方便。

    应用案例和使用建议


    VX系列微型基本开关广泛应用于各种场合,例如自动化设备、机器人系统、仪器仪表等。以下是两个具体的应用场景和建议:
    - 自动化设备: 在装配线中用于检测零件是否存在。建议在检测前进行预校准,以确保接触稳定性。
    - 机器人系统: 用于检测抓取的物体重量。建议在操作前进行微负载测试,以验证接触可靠性。

    兼容性和支持


    VX系列微型基本开关与大多数工业自动化设备兼容。制造商提供了详尽的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 问题: 开关频繁失效。
    - 解决方案: 检查操作频率是否超过额定值。如果超过,请调整设备以减少操作频率。
    2. 问题: 触点损坏。
    - 解决方案: 确认焊接质量,避免外部应力导致接触不良。必要时请重新焊接。
    3. 问题: 开关反应迟缓。
    - 解决方案: 检查操作方向是否正确,确保开关按设计方向操作。

    总结和推荐


    VX系列微型基本开关凭借其卓越的接触可靠性和灵活的操作选择,在自动化和机器人应用中表现出色。该产品的多种型号能够满足不同应用需求,是一款值得推荐的产品。无论是工业自动化还是仪器仪表,VX系列都是一个可靠的选择。

VX-01-3A3参数

参数
电流额定值 -
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 1.016mm
操作力 0.49N
开关功能 Off-Mom
开关配置 SPST
执行器角度 -
长*宽*高 37.8mm(长度)*21.6mm(高度)
安装方式 焊接安装,螺纹安装
应用等级 工业级
包装方式 散装

VX-01-3A3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-01-3A3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-01-3A3 VX-01-3A3数据手册

VX-01-3A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 11.7911
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 35373.3
