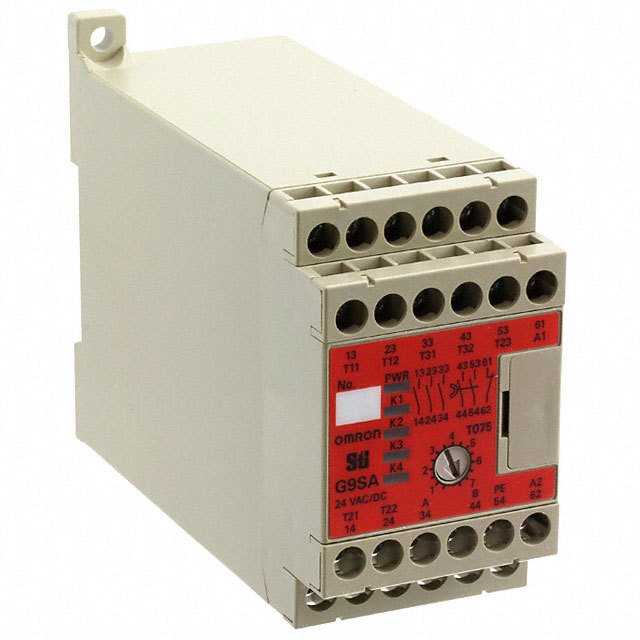

G9SA-321-T075 AC/DC24

产品分类: 总线开关
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 安全继电器, G9SA系列, 24V 交流/直流, 2通道, 适用于紧急停止
供应商型号: 7579310
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 总线开关 G9SA-321-T075 AC/DC24

G9SA-321-T075 AC/DC24概述

    安全继电器单元 G9SA 技术手册

    1. 产品简介


    安全继电器单元 G9SA 是一款紧凑型的安全继电器系列,提供多种型号以满足不同的需求。该系列产品适用于需要高可靠性和安全性的工业自动化控制应用。G9SA 系列提供了四种 45mm 宽的单元:3 极模型、5 极模型,以及带有 3 极和 2 个 OFF 延时极的模型和双手控制器。此外,还提供了 17.5mm 宽的扩展单元,具备 3 极和 3 个 OFF 延时极的功能。这些单元具有简单易用的扩展连接功能,支持不同时间设置的 OFF 延时功能,并符合 EN ISO13849-1 (PLe/Safety Category 4) 标准。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压 | 24 VAC/VDC,100 to 240 VAC |
    | 功率消耗 | 24 VAC/VDC: 1.8 VA/1.7 W max
    100 to 240 VAC: 9 VA max |
    | 输入电流 | 40 mA max. (G9SA-301/321-T@/TH301)
    60 mA max. (G9SA-501) |
    | 主接触器额定负载 | 250 VAC, 5 A
    30 VDC, 5 A |
    | 主接触器辅助输出 | SPST-NC(G9SA-301/TH301)
    SPST-NC(G9SA-501)
    SPST-NC(G9SA-321-T@) |
    | 操作时间 | 30 ms max. |
    | 响应时间 | 10 ms max. |
    | 绝缘电阻 | 100 MΩ min. (500 VDC) |
    | 介电强度 | 2,500 VAC, 50/60 Hz for 1 min |
    | 振动耐受性 | 10 to 55 to 10 Hz, 0.375-mm 单振幅(0.75-mm 双振幅) |
    | 冲击耐受性 | 破坏: 300 m/s²
    故障: 100 m/s² |
    | 耐久性 | 机械: 5,000,000 次操作(约 7,200 次/小时)
    电气: 100,000 次操作(约 1,800 次/小时) |

    3. 产品特点和优势


    G9SA 系列的特点:
    - 多种规格可选:3 极、5 极、带 OFF 延时极的模型以及双手控制器,适用于广泛的工业应用场景。
    - 简化的扩展连接方式,方便系统集成。
    - 支持 15 步 OFF 延时设置,灵活性高。
    - 符合 EN ISO13849-1 (PLe/Safety Category 4) 标准,确保高安全性。
    - 兼容 24 VAC/VDC 和 100 to 240 VAC 电源输入,适用范围广。
    G9SA 的优势:
    - 高可靠性:通过严格的标准认证,保证在恶劣环境下仍能正常工作。
    - 易于安装:提供多种安装方式,适用于不同的安装环境。
    - 多功能性:多样的配置选项,能够适应不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 紧急停止系统:当检测到保护装置被打开时,切断电机电源,直到保护装置关闭才能恢复供电。
    - 双手控制器:只有在两个手按钮同时按下时,电机才会启动;如果松开其中一个按钮,电机立即停止。
    使用建议:
    - 在进行任何安装前,请仔细阅读安全注意事项。
    - 对于需要长时间启动的电源,请确保电源电压达到额定值后再接通设备电源。
    - 在安装多个单元时,确保单元之间的电流不超过 3 A。

    5. 兼容性和支持


    兼容性:
    - G9SA 系列支持 24 VAC/VDC 和 100 to 240 VAC 电源输入,可以灵活应用于不同电压等级的控制系统。
    - 扩展单元 G9SA-EX301 和 G9SA-EX031-T@ 可与 G9SA-301, G9SA-501 或 G9SA-321-T@ 连接,扩展功能和应用范围。
    支持:
    - 厂商提供详细的技术文档和支持,帮助客户解决安装和使用过程中遇到的问题。
    - 如有需要,可以通过咨询当地的 OMRON 代表获取更进一步的支持和服务。

    6. 常见问题与解决方案


    问题 1:设备在安装后不工作。
    解决方案:检查电源电压是否达到额定值,确认所有连接线正确无误。
    问题 2:设备出现故障代码。
    解决方案:参考产品手册中的故障代码表,根据提示排查并解决问题。
    问题 3:设备在自动复位模式下无法启动。
    解决方案:检查是否有外部输入短路,或者手动复位后重新启动。

    7. 总结和推荐


    总结:
    G9SA 系列安全继电器是一款高度可靠且多样化的安全控制设备,具有丰富的功能和高安全性。它广泛适用于各种工业自动化控制应用,特别是那些需要高安全标准的应用场景。
    推荐:
    强烈推荐 G9SA 系列安全继电器给那些需要高安全性和可靠性控制系统的用户。通过使用 G9SA 系列产品,用户可以确保其系统在各种工况下的稳定运行,从而提高整个系统的安全性。

G9SA-321-T075 AC/DC24参数

参数
长*宽*高 45mm*45mm*94mm
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

G9SA-321-T075 AC/DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9SA-321-T075 AC/DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 总线开关 OMRON/欧姆龙 G9SA-321-T075 AC/DC24 G9SA-321-T075 AC/DC24数据手册

G9SA-321-T075 AC/DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
