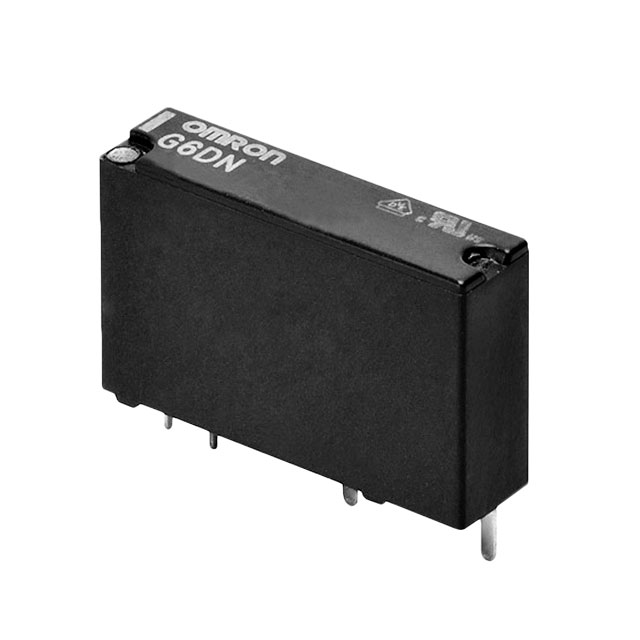

G6DN-1A-L DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6DN系列, 5V 直流线圈电压, 切换电流5A, 单刀单掷
供应商型号: C6624853
供应商: 国内现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6DN-1A-L DC5

G6DN-1A-L DC5概述

    # G6DN PCB Power Relay 技术手册

    产品简介


    G6DN PCB Power Relay 是一款专为5A切换设计的单极双掷(SPST)微型继电器。这款继电器具有超薄(5毫米宽度)和小巧的外形尺寸(20×5.08×12.5毫米),使其非常适合空间受限的应用环境。它的高开关能力(5A,250VAC和30VDC),并通过交叉双接触确保高接触可靠性。G6DN系列的继电器适用于可编程控制器输出、温度控制器、楼宇自动化系统以及控制系统等广泛领域。

    技术参数


    - 开关能力:5A (250VAC, 30VDC)
    - 接触形式:SPST-NO (1a)
    - 额定电压:4.5VDC, 5VDC, 12VDC, 24VDC
    - 额定电流:5A
    - 最大功率消耗:约110mW
    - 机械寿命:标准型 80,000 次,高耐久型 100,000 次
    - 电气寿命:标准型 100,000 次,高耐久型 200,000 次
    - 工作环境:-40°C 至 +90°C(无凝结或结冰)
    - 绝缘等级:符合EN61010-1和EN61010-2-201标准(CTI 600V,额定绝缘电压 300V)
    - 线圈电阻:不同电压下的线圈电阻见上表

    产品特点和优势


    - 紧凑设计:超薄5毫米宽度,适合空间有限的应用。
    - 高可靠性:交叉双接触设计提供高接触可靠性。
    - 低功耗:最大功耗仅约为110mW,适合节能应用。
    - 广泛应用:适用于多种场合,如可编程控制器、温度控制器和楼宇自动化系统。
    - 多版本选择:包括标准型、高耐久型、通用型及高温型,以适应不同的使用需求。

    应用案例和使用建议


    应用案例
    - 可编程控制器:用于控制电路的输出,实现精确控制。
    - 温度控制器:配合传感器实现温度的精准调节。
    - 楼宇自动化:用于智能建筑的电气控制系统。
    - 控制系统:作为控制系统的输出端口,实现对其他设备的控制。
    使用建议
    - 安装环境:请确保安装环境温度不超过90°C,且无凝结或结冰现象。
    - 连接方式:遵循手册中的接线图进行连接,避免错误连接导致故障。
    - 防护措施:在高湿度环境下使用时,应采取适当的防潮措施。

    兼容性和支持


    - 兼容性:G6DN PCB Power Relay 可与多种电子元件和设备兼容,具体兼容型号请参阅手册。
    - 支持和维护:OMRON 提供详尽的技术文档和客户服务支持,用户可以通过OMRON官网获取相关信息。

    常见问题与解决方案


    1. 如何判断继电器是否正常工作?
    - 解决方案:使用万用表检测继电器线圈两端的电压,确认其是否在正常范围内。
    2. 继电器过热怎么办?
    - 解决方案:检查负载是否超过额定值,调整负载或更换更大功率的继电器。
    3. 继电器不动作怎么办?
    - 解决方案:确认电源电压是否在额定范围内,检查接线是否有误,必要时可更换继电器。

    总结和推荐


    G6DN PCB Power Relay 以其紧凑的设计、高可靠性、低功耗等特点,在众多应用场景中表现出色。无论是对于需要高精度控制的工业场合,还是需要节能高效的家庭自动化系统,它都是理想的选择。综合考虑其技术规格、应用灵活性以及支持服务,我强烈推荐使用 G6DN PCB Power Relay。
    如果您正在寻找一种能够满足严苛条件要求、同时具备高度可靠性的继电器,G6DN 系列无疑是您的首选。

G6DN-1A-L DC5参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*5.05mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

G6DN-1A-L DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6DN-1A-L DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6DN-1A-L DC5 G6DN-1A-L DC5数据手册

G6DN-1A-L DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
