ZE-N2

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 8N 5mm 10000000Cycles 500000Cycles 15A(AC),500mA(DC) 底座安装,螺纹安装 86mm(长度)*73.3mm(高度)
供应商型号:
供应商:
标准整包数: 0

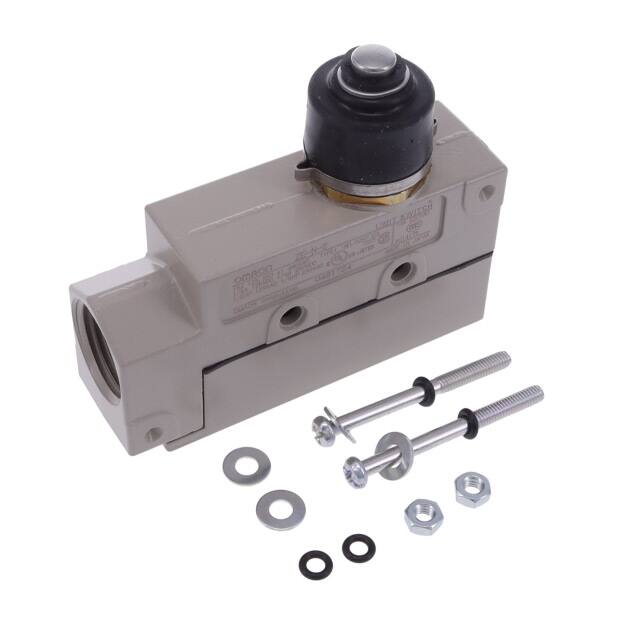

OMRON/欧姆龙 限位开关 ZE-N2

ZE-N2概述


    产品简介


    电子元器件:通用封闭式开关
    本系列产品包括ZE/ZV/ZV2/XE/XV/XV2系列,它们是具有高断流能力和高耐用性的通用封闭式开关。ZE系列和ZV系列内置了通用基础开关,提供高耐用性和高断流能力;而XE系列、XV系列和XV2系列则内置了磁吹开基本开关,适用于直流应用,还增加了DC型号。
    这些开关广泛应用于自动化设备、机械控制系统和其他工业设备中,提供可靠的电路控制功能。

    技术参数


    电气规格
    - 电压范围:125 VAC至480 VAC(交流),125 VDC至250 VDC(直流)
    - 额定电流:交流电路中最大为15A,直流电路中最大为0.5A
    - 耐冲击电流:切换瞬时电流最大为30A(NC)和15A(NO)
    工作环境
    - 操作温度:-10°C 至 +80°C
    - 操作湿度:35% 至 95% RH(密封型),35% 至 85% RH(通用型)
    - 防尘防水等级:IP65(密封型),IP60(通用型)
    性能参数
    - 机械寿命:最小1,000,000次操作
    - 电气寿命:最小100,000次操作(交流电路)
    - 接触电阻:最大15 mΩ(初始值)
    - 终端温升:最大50°C

    产品特点和优势


    ZE/ZV/ZV2系列
    - 高耐用性(机械寿命达10,000,000次)
    - 高断流能力(额定电流高达15A)
    - 多种安装方式:侧装、底座装、斜侧装
    - 端子面向前,便于接线
    - 配备接地端子,获得CE认证
    - 取得UL、CSA、CCC认证
    XE/XV/XV2系列
    - 内置磁吹开基本开关,适用于直流电路
    - 增加了直流型号,扩展了适用范围
    - 磁力驱动提供更高的断流能力
    - 多种安装方式和触发器选择,适应不同应用场景

    应用案例和使用建议


    应用案例
    - 在机器人控制系统中作为安全门限位开关
    - 在数控机床中作为位置传感器,监测机床运动状态
    使用建议
    - 安装在振动较小的位置以减少磨损风险
    - 使用推荐的润滑剂(如二硫化钼)保护机械部件
    - 定期检查并清洁传感器以避免积灰和切割碎片影响性能

    兼容性和支持


    - 该系列产品与其他OMRON品牌的设备具有良好的兼容性,可以在多款设备中无缝集成。
    - 厂商提供了详细的技术文档和支持服务,可通过OMRON官网或代表获取更多信息和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查连接线是否松动或腐蚀,更换磨损的线缆 |
    | 持续性振动导致故障 | 重新安装到振动小的地方,并确保开关稳固 |

    总结和推荐


    这款通用封闭式开关凭借其出色的耐用性和高断流能力,广泛适用于各种工业应用。具备多样的安装方式和丰富的规格选择,使得其在多种场合下都表现出色。如果您需要一个稳定且可靠的开关解决方案,我们强烈推荐这一系列产品。

ZE-N2参数

参数
最小行程 5mm
操作力 8N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),500mA(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 86mm(长度)*73.3mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZE-N2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZE-N2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZE-N2 ZE-N2数据手册
