Z-15GW2

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: 7768548
供应商: 海外现货
标准整包数: 1

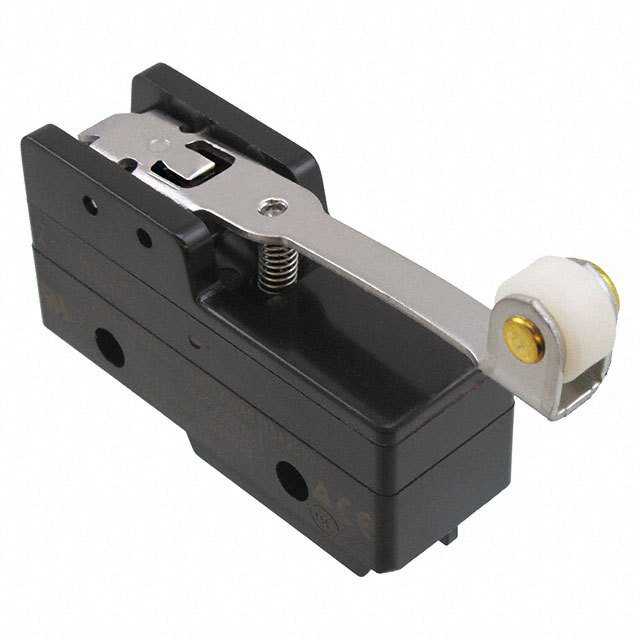

OMRON/欧姆龙 限位开关 Z-15GW2

Z-15GW2概述


    产品简介


    本产品是一款通用型基本开关(CSMZDSE44),因其高精度和广泛的应用范围而成为畅销产品。该系列开关被设计用于多种负载类型,包括微负载和高容量负载。产品具有广泛的应用领域,例如控制电路、安全限位电路及手动复位电路等。

    技术参数


    - 切换能力: 15 A
    - 接触形式选择: 基础型、双接点型、维持型和可调间隙型
    - 微负载系列: 跨接式触点,确保微负载的可靠操作
    - 接触间隙:
    - H2: 0.20 mm(超高灵敏度)
    - H: 0.25 mm(高灵敏度,微电压电流负载)
    - G: 0.5 mm(标准)
    - E: 1.8 mm(高容量)
    - 防滴水保护: 采用橡胶靴和粘合剂填充来提高抗滴水性能
    - 防护等级:
    - 防滴水型:IP62
    - 普通型:IP00
    - 工作温度范围:
    - 防滴水型:-15°C 至 80°C
    - 普通型:-25°C 至 80°C
    - 绝缘电阻: ≥100 MΩ (500 VDC)
    - 耐压强度:
    - 同极之间:1,000 VAC,50/60 Hz,持续1分钟
    - 接地金属部件与非载流金属部件之间:2,000 VAC,50/60 Hz,持续1分钟

    产品特点和优势


    该开关的主要特点是其广泛的接触形式选择和可靠的微负载切换功能。它还具备良好的振动和冲击抵抗能力,适合各种苛刻环境下的使用。此外,其多样化的安装方式和较高的防护等级使其在市场上具有较强的竞争优势。

    应用案例和使用建议


    该开关适用于多种场合,如自动化控制系统、安全限位系统等。例如,在需要反向控制或手动复位的电路中使用该开关是十分合适的。建议根据具体应用需求选择适当的接触间隙和安装方式。对于高振动和冲击环境,推荐使用更高抗震等级的型号以保证长期稳定运行。

    兼容性和支持


    这些开关具有多种终端配置,支持焊接端子和螺钉端子。根据型号的不同,部分产品提供防滴水保护盖。OMRON 官方网站提供了最新认证信息和详细的产品支持资料。

    常见问题与解决方案


    1. 问题: 开关在高振动环境下容易故障
    - 解决方案: 选择具有更高振动抵抗能力的型号,如 Z-15GM 系列。
    2. 问题: 操作频率过低导致寿命缩短
    - 解决方案: 保持适当的机械操作频率(240次/分钟)和电气操作频率(20次/分钟)以延长使用寿命。

    总结和推荐


    该通用基本开关以其高精度、广泛应用和优良性能成为市场上的一款优选产品。无论是控制电路还是安全系统,都可考虑选用这款开关以确保系统的可靠性和耐用性。因此,我强烈推荐此产品作为各类电子设备的理想选择。

Z-15GW2参数

参数
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 4mm
操作力 1N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 49.2mm*39.4mm*42.9mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

Z-15GW2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW2 Z-15GW2数据手册

Z-15GW2封装设计

查看详情并下载
Symbol
Footprint
3D Model
