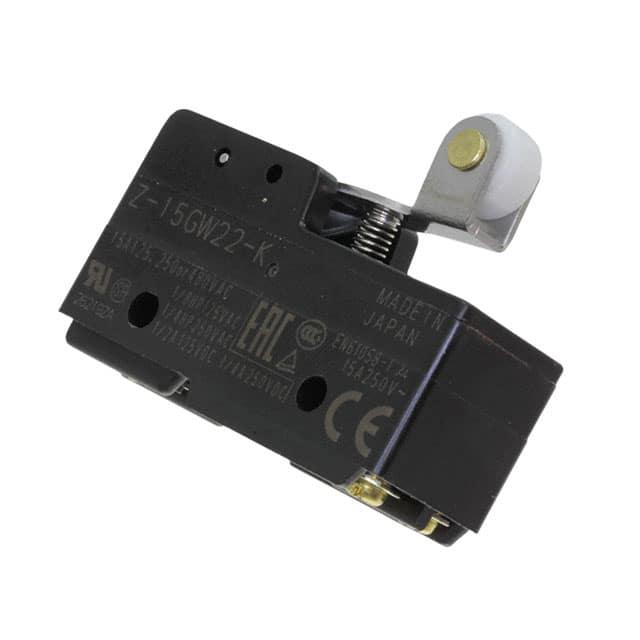

Z-15GW22

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: 653-Z-15GW22
供应商: Mouser
标准整包数: 1

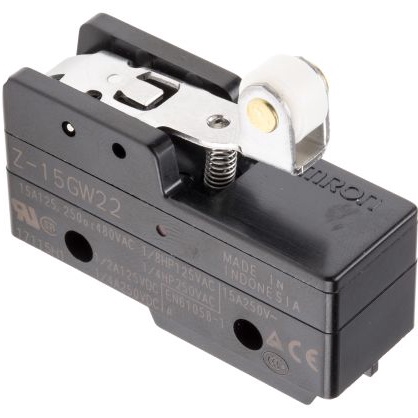

OMRON/欧姆龙 限位开关 Z-15GW22

Z-15GW22概述


    产品简介


    基本介绍
    本产品为通用型基础开关,适用于广泛的工业和消费电子应用场合。该产品以其高精度和多样化设计著称,提供多种触点形式的选择,满足不同负载需求。产品型号丰富,覆盖从小型微负载到大电流处理的广泛应用场景。
    主要功能
    - 高达15A的大额定切换容量,具备重复测量精度。
    - 提供基本型、分接触点型、自保持型及可调接触间距型等多种结构形式。
    - 可选用于微型负载的标准系列以及采用安全端子保护盖的成型端子系列。
    应用领域
    本产品广泛应用于各种工业控制系统、家用电器、自动化设备等领域,如需要精确控制的小型机械装置或需要耐久性能优异的大电流处理系统。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 15A(标准),适用于电阻性负载和电感性负载 |
    | 接触间距 | 常规:0.5mm;高灵敏度:0.25mm;超灵敏度:0.20mm;大容量:1.8mm |
    | 工作温度范围 | -25°C 至 +80°C(普通);-15°C 至 +80°C(防水型) |
    | 绝缘电阻 | ≥100MΩ(500VDC测试条件下) |
    | 耐电压 | 同极间耐压:600VAC/1分钟;绝缘金属件与接地间耐压:2000VAC/1分钟 |
    | 振动耐受性 | 10-55Hz,1.5mm双幅振动,最大冲击加速度300m/s² |
    | 冲击耐受性 | 最大破坏冲击:1000m/s²;最大故障冲击:300m/s² |
    产品特点与优势
    - 高性能设计:支持高达15A的切换能力,并配备金合金触点以确保长期可靠性。
    - 多样化配置:通过选择不同的触点类型(如单刀、双刀等)、动作行程和安装方式,可以灵活适配各种具体应用场景。
    - 防水特性:部分型号具备IP62等级防水性能,在潮湿环境下依然稳定运行。
    - 高耐用性:机械寿命可达2000万次以上,电气寿命不低于50万次,适合长时间连续使用场景。
    - 市场竞争力强:凭借出色的性价比和技术优势,在全球范围内获得广泛认可。
    应用案例与使用建议
    典型应用场景
    1. 工业自动化设备:用于信号检测、状态反馈等环节,要求快速响应且稳定可靠。
    2. 家用电器控制板:如洗衣机、冰箱等设备中的继电器驱动电路。
    3. 汽车电子系统:例如电动车窗控制器、座椅调节器等,需要小型化且高效的开关解决方案。
    使用建议
    - 对于高精度控制需求,优先选用高灵敏度或超灵敏度接触间隙的型号。
    - 在极端环境条件下工作时,推荐使用带防水端子保护罩的产品版本。
    - 安装过程中务必注意防尘防水措施,避免因外部污染导致性能下降。
    兼容性与支持
    兼容性
    本系列产品支持多种接线方式(焊锡端子/螺钉端子),并与市场上主流接口标准相匹配。此外,部分特殊定制选项也允许客户根据实际需求调整端口布局。
    厂商支持
    OMRON官方渠道提供详尽的技术文档下载链接、在线技术支持服务及售后保障政策。同时,定期组织研讨会和技术培训活动,帮助用户更好地掌握产品特性和应用技巧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触发不灵敏 | 确认触点清洁无阻滞,检查是否有松动连接部位 |
    | 设备频繁出现故障 | 核实操作频率是否超出额定值;若存在异常震动需重新固定位置 |
    | 接触电阻增大 | 清理触点表面氧化层或更换新触点 |
    总结与推荐
    综上所述,该款通用型基础开关凭借卓越的设计理念、全面的功能配置以及强大的市场表现力,成为众多行业用户的首选产品之一。它不仅能够满足绝大多数常规应用场景的需求,还提供了丰富的扩展可能性,值得推荐给希望提升系统整体性能的企业和个人用户。无论是从技术指标还是实际使用体验来看,这都是一款极具竞争力的产品。

Z-15GW22参数

参数
机械寿命 10000000Cycles
最小行程 2.4mm
操作力 1.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 49.2mm*39.4mm*17.45mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

Z-15GW22厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW22数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW22 Z-15GW22数据手册

Z-15GW22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.102
5+ $ 18.062
10+ $ 16.3944
25+ $ 14.8068
50+ $ 13.176
100+ $ 12.5928
250+ $ 12.096
库存: 35
起订量: 1 增量: 1
