首页  >  产品百科  >  Z-01HS-B

Z-01HS-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2.5N 1.6mm 20000000Cycles 500000Cycles 100mA(AC/DC) SPDT 底座安装,螺纹安装 49.2mm(长度)*17.45mm(高度)
供应商型号: Z10559-ND
供应商: Digi-Key
标准整包数: 1

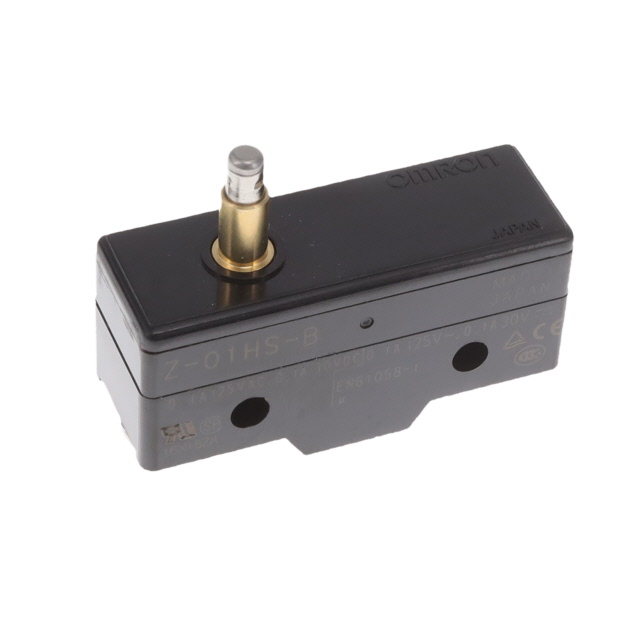

OMRON/欧姆龙 限位开关 Z-01HS-B

Z-01HS-B概述


    产品简介


    本产品为通用型基础开关,型号为Z,属于畅销的高精度基础开关系列。此系列开关具有广泛的应用范围,涵盖了多种接触形式的选择,以满足不同需求的客户。

    技术参数


    - 最大电流容量:15 A
    - 重复精度:高
    - 接触形式:基本型、分段接触型、保持接触型及可调接触间隙型
    - 微负载系列:配有交叉梁型金合金触点
    - 接触间隙选项:
    - H2:0.20 mm(超高灵敏度)
    - H:0.25 mm(高灵敏度,微负载电流)
    - G:0.5 mm(标准)
    - E:1.8 mm(大电流容量)
    - 防护等级:滴水防护(可选)

    产品特点和优势


    1. 多功能接触形式:提供多种接触形式选择,涵盖基本型到可调接触间隙型,适合各种应用。
    2. 高重复精度:能够保证高精度操作。
    3. 滴水防护:增加对滴水的抵抗能力。
    4. 微负载专用模型:采用交叉梁型金合金触点,确保高度可靠的微负载切换。
    5. 广泛适用性:适用于各种电路类型,包括可逆控制电路、手动复位电路、安全限位电路等。

    应用案例和使用建议


    - 典型应用:用于可逆控制电路、手动复位电路和安全限位电路等。
    - 使用建议:
    - 在安装过程中注意接触间隙的选择,根据应用要求选择合适的型号。
    - 配置合适的保护盖以增强防水性能,特别是对于需要防滴水的应用场合。
    - 选择带有反向铰链杠杆的型号时,要注意其正常开闭状态与其他型号相反。

    兼容性和支持


    - 兼容性:提供多种终端类型选择,包括焊料端子和带齿形垫片的螺钉端子,适用于不同的安装需求。
    - 厂商支持:提供详细的产品资料和售后服务,用户可以访问OMRON官网获取最新的认证信息和支持服务。

    常见问题与解决方案


    - 问题1:开关频繁故障。
    - 解决方案:检查接触间隙是否符合应用要求,确保使用正确型号。
    - 问题2:安装后开关无法正常动作。
    - 解决方案:确认安装过程无误,调整接触间隙至合适位置。
    - 问题3:开关在潮湿环境下失效。
    - 解决方案:选择具有滴水防护功能的型号,并确保正确安装防护盖。

    总结和推荐


    综合评估:
    1. 优点:高精度、多种接触形式选择、出色的耐用性和广泛的应用范围。
    2. 推荐:对于需要高可靠性和广泛应用范围的应用,强烈推荐使用这款通用型基础开关。无论是对于普通负载还是微负载的应用场景,它都能提供出色的表现。
    总的来说,这款通用型基础开关以其出色的性能和广泛的适用性,成为市场上备受欢迎的产品之一。无论是在工业自动化、家用电器还是其他各种应用场景中,都能找到它的用武之地。

Z-01HS-B参数

参数
机械寿命 20000000Cycles
最小行程 1.6mm
操作力 2.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA(AC/DC)
电气寿命 500000Cycles
长*宽*高 49.2mm(长度)*17.45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-01HS-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-01HS-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-01HS-B Z-01HS-B数据手册

Z-01HS-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
