首页  >  产品百科  >  Z-15GD55-B

Z-15GD55-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 5.4N 1.6mm 20000000Cycles 500000Cycles 15A(AC),6A(DC) 1.8° SPDT 底座安装,螺纹安装 17.45mm(高度)
供应商型号: ET-4337238
供应商: 海外现货
标准整包数: 1

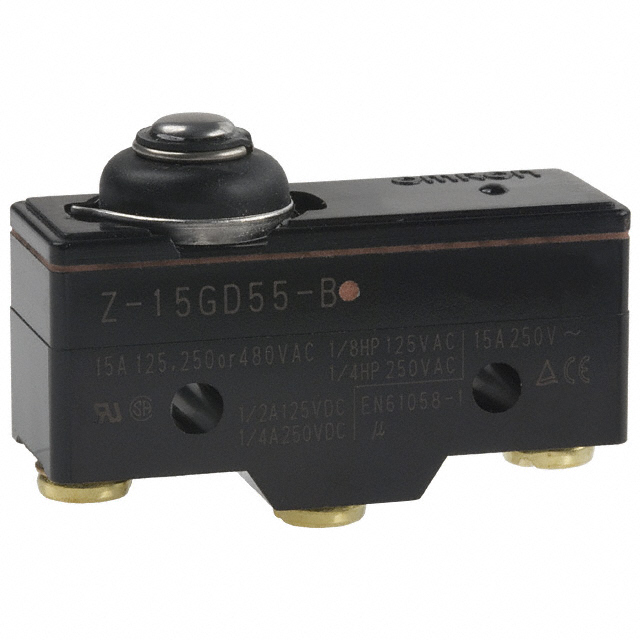

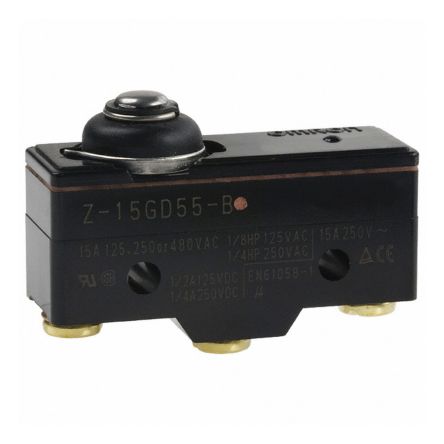

OMRON/欧姆龙 限位开关 Z-15GD55-B

Z-15GD55-B概述


    产品简介


    本产品是一款通用型基本开关,属于畅销的高精度宽范围开关系列。适用于广泛的工业控制和自动化设备中,具备高效能和可靠的操作特性。它的基本类型、分断接触类型、保持接触类型和可调间隙类型等多种变体设计,能满足不同的应用需求。此外,该系列产品还包含一系列针对微负载的专用型号,确保在低电流应用中也能实现稳定可靠的切换。

    技术参数


    | 参数 | 描述 |

    | 切换容量 | 15 A |
    | 接触形式 | 基本型、分断接触型、保持接触型、可调接触间隙型 |
    | 微负载标准型号 | 支持 |
    | 防滴漏端子保护盖 | 支持 |
    | 工作电压 | 125 VAC, 250 VAC, 500 VAC |
    | 电流规格 | 见详细技术规格 |
    | 绝缘电阻 | 100 MΩ以上(500 VDC) |
    | 耐压强度 | 不同接触间隙下耐压等级不同,最高可达1500 VAC |
    | 工作温度 | -25°C至80°C(无结冰) |
    | 工作湿度 | 35%至95% RH(防滴水型) |

    产品特点和优势


    1. 高精度和可靠性:产品具有较高的重复精度,确保了长期稳定的开关性能。
    2. 宽范围接触形式选择:多样化的接触形式设计,可以灵活适应各种应用场景。
    3. 微负载标准型号:专门设计的微负载型号,确保在低电流应用中也能实现稳定可靠的切换。
    4. 防滴漏终端保护盖:增加抗滴水能力,适用于潮湿环境。
    5. 多种配置选择:提供多种操作速度和频率选项,适应不同工况。

    应用案例和使用建议


    应用场景
    该产品广泛应用于自动控制系统、机床设备、家用电器等领域。特别是在需要高可靠性、宽温度范围和抗滴水能力的应用环境中表现优异。
    使用建议
    - 逆向操作电路:由于具有较大的预行程和较小的超行程,适合用于需要手动复位的逆向控制电路。
    - 恶劣环境应用:在潮湿或恶劣环境下使用时,建议选用带有防滴水保护盖的产品型号。

    兼容性和支持


    该产品与各类标准电气连接件兼容,包括螺纹终端、焊锡终端等。厂商提供了详尽的技术支持文档,并可通过其官网获取最新的安全认证信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关不响应 | 检查电源电压是否正常,确认开关安装位置无阻塞。 |
    | 开关动作迟缓 | 清理开关内部灰尘,检查并调整接触点状态。 |
    | 连接线松动 | 紧固连接线,确保牢固连接。 |

    总结和推荐


    这款通用型基本开关凭借其出色的性能、广泛的应用范围和良好的性价比,在市场上具有很强的竞争力。我们强烈推荐在需要高精度和高可靠性的自动化系统中使用该产品。建议在选择具体型号时根据实际应用场景和环境条件进行综合考虑。

Z-15GD55-B参数

参数
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 1.6mm
操作力 5.4N
开关功能 On-Mom
开关配置 SPDT
执行器角度 1.8°
长*宽*高 17.45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

Z-15GD55-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GD55-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GD55-B Z-15GD55-B数据手册

Z-15GD55-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
