Z15GSB

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: Z15GSB
供应商: Master
标准整包数: 5

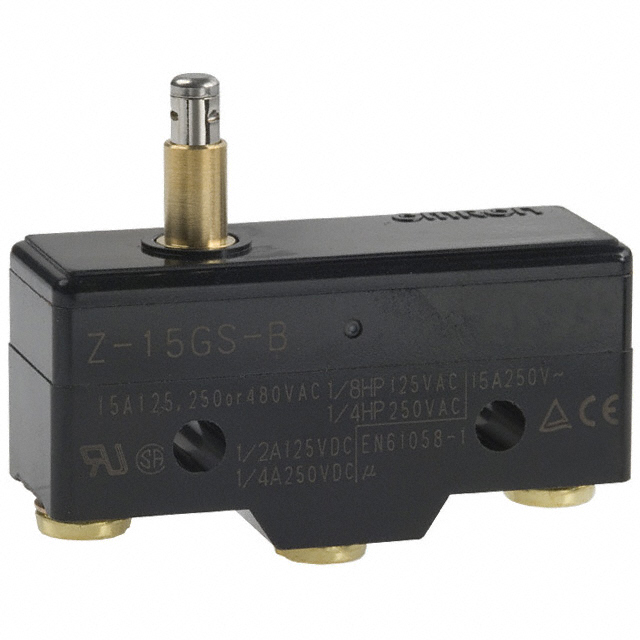

OMRON/欧姆龙 限位开关 Z15GSB

Z15GSB概述

    通用型基本开关 Z 型号

    1. 产品简介


    通用型基本开关 Z 型号是广受欢迎的基本开关,以其高精度和广泛的变化选择而闻名。适用于多种场合,包括自动化控制、工业制造等领域。此型号的开关具备大容量的切换能力(最高可达15A),并且提供了各种接触形式供用户选择:基础型、分接触型、保持型及可调接触间隙型。

    2. 技术参数


    - 额定电流: 最高15A(适用于一般负载)
    - 接触间隙:
    - H2: 0.20mm(超高灵敏度)
    - H: 0.25mm(高灵敏度,微小电流负载)
    - G: 0.5mm(标准)
    - E: 1.8mm(高容量)
    - 操作频率:
    - 机械: 最高240次/分钟
    - 电气: 最高20次/分钟
    - 耐振动:
    - 恶劣条件下,最大加速度为300m/s²
    - 工作温度范围:
    - -25°C 至 80°C(非结冰条件下)

    3. 产品特点和优势


    - 高重复精度: 开关具备极高的重复精度,保证了每次操作的一致性和可靠性。
    - 广泛的接触形式选择: 用户可以根据不同需求选择不同的接触形式,增加了使用的灵活性。
    - 多样化结构设计: 提供了多种型号选择,例如滴水防护型和标准型,满足不同的安装要求。
    - 耐用性强: 开关具有较高的机械和电气耐久性,适用于频繁操作的场景。

    4. 应用案例和使用建议


    - 自动控制系统: 适用于自动化生产线中的控制信号切换,通过选择合适的接触间隙以适应不同类型的信号负载。
    - 安全电路: 在需要手动复位的安全控制电路中表现出色,如极限开关。
    - 工业设备: 在需要高度可靠性的工业设备中,如机床和输送系统,确保长时间稳定运行。
    使用建议:
    - 在使用前,请仔细阅读手册中的所有安全预防措施。
    - 确保根据负载特性正确选择接触间隙和开关类型,以达到最佳效果。

    5. 兼容性和支持


    - 本型号开关与其他OMRON标准产品具有良好的兼容性。
    - 厂商提供详尽的技术文档和客户支持,以便用户更好地了解和使用产品。

    6. 常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 检查接触表面是否清洁并适当调整接触间隙。
    - 问题2: 操作频繁后开关失效
    - 解决方案: 验证开关的工作频率是否超出额定范围,并检查是否有适当的散热措施。

    7. 总结和推荐


    综上所述,通用型基本开关Z型号凭借其出色的性能和广泛的适用范围,在多个领域具有显著的竞争优势。特别适合于那些对精度和可靠性要求较高的应用场景。强烈推荐使用此型号开关以确保高效、可靠的控制效果。

Z15GSB参数

参数
机械寿命 20000000Cycles
最小行程 1.6mm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 0.4°
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 49.2mm*37.4mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

Z15GSB厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z15GSB数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z15GSB Z15GSB数据手册

Z15GSB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 10.8675 ¥ 92.0477
25+ $ 9.8645 ¥ 82.0192
50+ $ 9.6138 ¥ 79.9348
100+ $ 8.8616 ¥ 73.6416
250+ $ 8.6088 ¥ 70.4975
500+ $ 8.4822 ¥ 69.4608
1000+ $ 8.4822 ¥ 69.4608
库存: 44
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 460.23
