首页  >  产品百科  >  VX-016-1C23

VX-016-1C23

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 滚轮杠杆类型, 翼片端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号: 6822853
供应商: 海外现货
标准整包数: 1

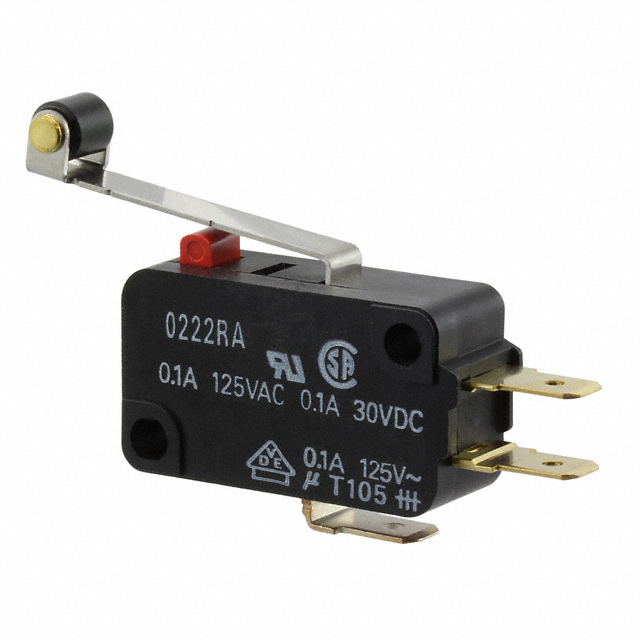

OMRON/欧姆龙 限位开关 VX-016-1C23

VX-016-1C23概述

    Snap Action Switch VX 技术手册

    产品简介


    Snap Action Switch VX 是一种紧凑型快速动作开关,具有低操作力的特点。其主要功能是在微负载到5安培的切换电流范围内提供广泛的变化。这种小型基本快速动作开关与V系列的产品形状一致,内部铰链杠杆机构确保了卓越的接触可靠性。Snap Action Switch VX 已通过RoHS合规性认证,适合应用于各种工业自动化控制领域。

    技术参数


    - 电气特性:最大额定电流为5安培(250VAC)和0.1安培(30VDC)。电容性负载、灯负载和感应负载的电流范围不同。
    - 操作频率:机械操作频率最高可达600次/分钟,电气操作频率最高可达30次/分钟。
    - 接触电阻:最大接触电阻为30毫欧姆(对于5A型号),最大为50毫欧姆(对于0.1A型号)。
    - 绝缘电阻:最小绝缘电阻为100兆欧姆(在500VDC条件下)。
    - 介质强度:触点间和带载金属部件与接地之间的介质强度分别为1000VAC(50/60Hz)和1500VAC(50/60Hz)。
    - 振动和冲击耐受性:能够承受10至55Hz(双振幅1.5mm)的振动,冲击耐受性最高可达400m/s²(约40G)。
    - 保护等级:符合IEC IP40防护等级,具有I类防电击保护。
    - 工作温度:-25°C至80°C(湿度不超过60%RH),-25°C至80°C(湿度在5°C至35°C之间不超过85%)。

    产品特点和优势


    - 紧凑设计:体积小,适用于空间有限的应用场合。
    - 低操作力:易于操作,降低了用户的操作负担。
    - 高接触可靠性:采用内部铰链杠杆机构,确保长期使用的稳定性。
    - 环境友好:符合RoHS标准,减少了对环境的影响。
    - 广泛的适用性:从微负载到5安培的广泛应用范围,满足多种应用场景需求。

    应用案例和使用建议


    - 工业自动化:广泛应用于工业机器人、自动化生产线、机械设备等场景,用于实现自动化控制。
    - 家用电器:如空调、洗衣机、微波炉等家电中的安全开关。
    - 医疗设备:应用于医疗器械中,确保设备的安全性和可靠性。
    使用建议:
    - 确保安装方向正确,避免不必要的重量施加在开关上。
    - 操作时要确保完全按下按钮,避免中途停止。
    - 在使用过程中,定期检查环境条件,确保不会受到有害气体、尘埃、油污等影响。

    兼容性和支持


    - 兼容性:Snap Action Switch VX 支持焊接端子和快速连接端子两种方式,适用于不同类型的电路板连接。
    - 技术支持:如有任何问题,可联系OMRON获取技术支持和维修服务。

    常见问题与解决方案


    - 问题1:开关操作频繁失效。
    - 解决方案:检查安装方向是否正确,确保无多余重量施加在开关上;另外检查操作速度是否过慢,导致复位失败。

    - 问题2:开关触点磨损严重。
    - 解决方案:确认负载是否超出规定范围,必要时插入接触保护电路以减少磨损。

    总结和推荐


    Snap Action Switch VX 以其紧凑设计、低操作力、高接触可靠性和广泛的工作环境适应性,在多种应用场景中表现出色。尤其适用于需要高稳定性和可靠性的工业自动化控制系统。总的来说,这款产品是一款高性能、高可靠性的选择,强烈推荐用于需要快速响应和长寿命的开关应用场合。

VX-016-1C23参数

参数
机械寿命 10000000Cycles
最小行程 1.6mm
操作力 0.3N
开关功能 On-Mom
开关配置 SPDT
执行器角度
电流额定值 -
电气寿命 1000000Cycles
长*宽*高 29.4mm(长度)*15.9mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 托盘

VX-016-1C23厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-016-1C23数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-016-1C23 VX-016-1C23数据手册

VX-016-1C23封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.4576
50+ ¥ 47.013
150+ ¥ 45.5365
250+ ¥ 44.5699
500+ ¥ 43.6139
库存: 310
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.45
直接购买
加入购物车
