首页  >  产品百科  >  Z-15GD

Z-15GD

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: 7529703
供应商: 海外现货
标准整包数: 1

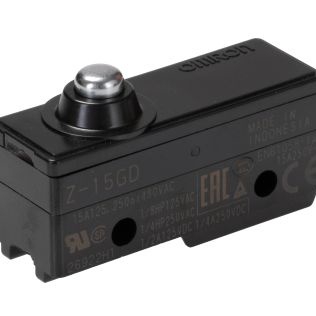

OMRON/欧姆龙 限位开关 Z-15GD

Z-15GD概述


    产品简介


    CSMZDSE44 通用基本开关
    本款通用基本开关(Z)是畅销的开关产品,具有高精度和多种型号选择。其广泛应用于各种电子设备和工业控制系统中,以满足不同负载条件下的需求。该产品具备高切换容量、多样化的触点形式及微负载专用型号,是一款可靠的开关选择。

    技术参数


    - 切换容量:最大15A,重复精度高。
    - 触点形式:基础型、分接触型、维持接触型和可调触点间距型。
    - 微负载系列:采用交叉梁结构的金合金触点,确保微负载操作的可靠性。
    - 触点间隙:分为超灵敏型(0.20mm)、高灵敏型(0.25mm)、标准型(0.5mm)和大容量型(1.8mm)。
    - 防护等级:IP00级(普通),IP62级(防滴水,不包含端子)。
    - 绝缘电阻:最小值为100 MΩ(在500V DC条件下)。
    - 接触电阻:初始值小于15mΩ(适用于非金合金触点)。
    - 耐压强度:接触间不同极性下,交流电压1000V到1500V,持续时间1分钟。
    - 振动和冲击抗性:耐受高频率振动和冲击,最大振动加速度可达1000 m/s²,最大冲击加速度可达300 m/s²。
    - 机械耐久性:接触间隔G、H时,最大2000万次操作;接触间隔E时,最大30万次操作。
    - 电气耐久性:接触间隔G、H时,最大50万次操作;接触间隔E时,最大10万次操作。
    - 工作温度范围:-25°C到80°C(普通),-15°C到80°C(防滴水)。
    - 工作湿度范围:35%到85%RH(普通),35%到95%RH(防滴水)。

    产品特点和优势


    1. 高精度和广泛的选择:提供多种触点形式和触点间隙,满足不同应用场景的需求。
    2. 可靠的微负载操作:特别设计的金合金触点,确保微负载的可靠操作。
    3. 优越的耐久性:具有超过2000万次的机械耐久性和10万次的电气耐久性。
    4. 广泛的温度和湿度适应性:能够在-25°C至80°C的温度范围内工作,并且能够承受高达95%的相对湿度。

    应用案例和使用建议


    - 工业控制:适用于需要频繁操作的控制系统,如自动生产线中的开关装置。
    - 家电设备:可用于空调、冰箱等家用电器的控制电路中。
    - 车辆系统:在汽车内部用于各种开关和传感器信号的传输。
    使用建议:
    - 确保安装时接触良好,避免灰尘和水分进入。
    - 定期进行检查和清洁,以确保长期稳定运行。
    - 在极端环境下使用时,需额外考虑温度和湿度的影响。

    兼容性和支持


    - 兼容性:该产品可与其他电子元器件和设备无缝集成,具有良好的兼容性。
    - 支持服务:厂商提供详细的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:触点出现粘连现象。
    - 解决方案:检查并清理触点,确保无灰尘或污垢堆积。

    - 问题2:无法正常切换。
    - 解决方案:确认接线正确,检查是否有外部干扰,必要时重新校准。

    总结和推荐


    这款通用基本开关以其高精度、高可靠性和广泛的应用场景而备受推崇。其出色的耐久性和多种型号选择使其在市场上具有强大的竞争力。强烈推荐用于需要高度可靠性的场合,特别是工业控制和家电设备等领域。

Z-15GD参数

参数
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 1.6mm
长*宽*高 49.2mm*24.2mm*17.45mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

Z-15GD厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GD数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GD Z-15GD数据手册

Z-15GD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 158.2989
库存: 72
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 158.29
