首页  >  产品百科  >  PYF-14-PU-L

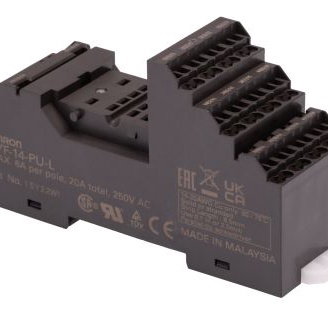

PYF-14-PU-L

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 继电器底座, 适用于H3Y 系列计时器、H3YN 系列计时器, DIN 导轨安装, 14触点
供应商型号: 1113065
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 PYF-14-PU-L

PYF-14-PU-L概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍了型号为PYF-@@-PU和P2RF-@@-PU的插座,该产品采用了“推入式+”(Push-In Plus)技术,旨在替代传统的螺丝端子,显著减少布线时间并提高可靠性。这些插座适用于MY系列和G2R-S继电器,是工业自动化、控制系统及电子设备的重要组件。

    2. 技术参数


    | 参数项 | PYF-@@-PU(-L) | P2RF-@@-PU |
    |
    | 连续电流 | 10 A / 6 A (温度 55°C) | 10 A / 6 A (温度 55°C) |
    | 工作温度范围 | -40°C 至 70°C | -40°C 至 70°C |
    | 工作湿度范围 | 5% 至 85% | 5% 至 85% |
    | 绝缘电阻 | ≥1,000 MΩ (500 VDC) | ≥1,000 MΩ (500 VDC) |
    | 额定电压 | 2,000 VAC, 1分钟 | 1,000 VAC, 1分钟 (相同极性) |
    | 重量 | 约 80 g (PYF-08-PU) | 约 40 g (P2RF-05-PU) |

    3. 产品特点和优势


    - 推入式+技术:相比传统螺丝端子,布线时间减少了60%,无需担心螺钉松动。
    - 手柄结构:方便处理绞线,使得布线更加轻松。
    - 高可靠性:插拔力低,但拉出强度高。
    - 独立插入:每个终端孔可以独立插入两根电线。
    - 安装方式:既可以通过DIN轨道安装,也可以通过螺丝固定。

    4. 应用案例和使用建议


    - 典型应用:适用于MY系列和G2R-S继电器。
    - 安装建议:确保在进行任何布线之前,插座已牢固安装在DIN轨道上,防止意外掉落。
    - 故障排除:若出现接触不良,检查是否有油污或其他杂质影响到螺刀的操作。

    5. 兼容性和支持


    - 兼容性:适用于MY系列和G2R-S继电器。
    - 官方支持:如需最新认证信息,请访问OMRON官网。

    6. 常见问题与解决方案


    - 问题1:布线后接头松动
    - 解决方案:确保使用正确的螺丝刀角度,避免过度用力。

    - 问题2:无法正确连接电线
    - 解决方案:确认电线规格符合要求,使用适当的压接工具。

    7. 总结和推荐


    这些插座凭借其“推入式+”技术显著提升了布线效率,同时确保了高度的可靠性和安全性。适合于各种工业控制系统的布线需求,强烈推荐在需要高效可靠连接的应用场合中使用。

PYF-14-PU-L参数

参数
继电器类型 -
开关功能 -
长*宽*高 31mm(长度)*90mm(高度)
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

PYF-14-PU-L厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

PYF-14-PU-L数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 PYF-14-PU-L PYF-14-PU-L数据手册

PYF-14-PU-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
