首页  >  产品百科  >  Z-15GW255-B

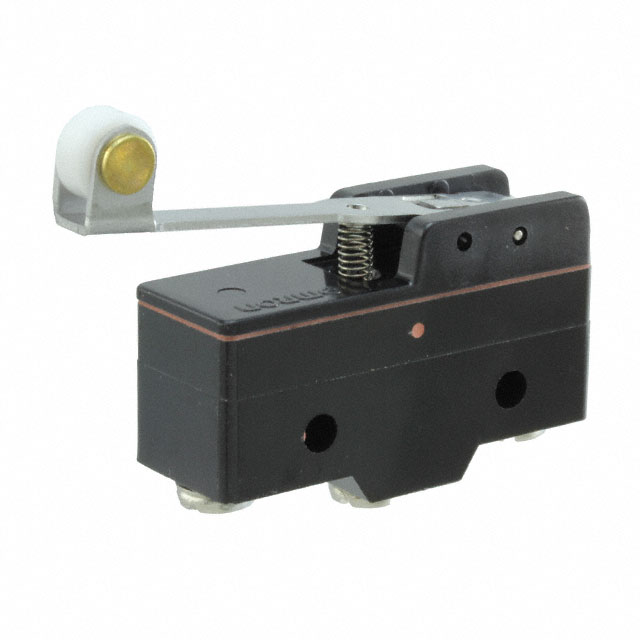

Z-15GW255-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 最大250V直流
供应商型号: Z8188-ND
供应商: Digi-Key
标准整包数: 1

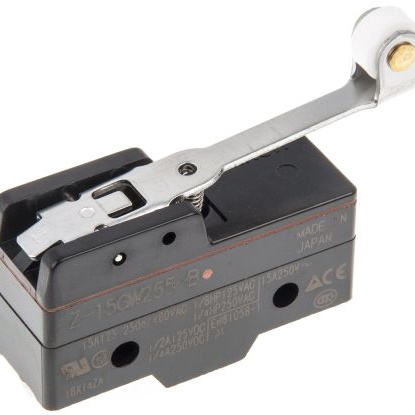

OMRON/欧姆龙 限位开关 Z-15GW255-B

Z-15GW255-B概述

    # 高精度通用型开关技术手册

    产品简介


    本文介绍了高精度通用型开关(Basic Switch)的技术细节及其应用。该开关具备大容量的切换能力和广泛的接触形式选择,适用于微负载、标准负载及高容量负载的场景。该系列还提供了一系列标准型号,以及配备了安全终端保护盖的模制端子型模型。

    技术参数


    以下为本开关的关键技术参数和性能指标:
    - 额定电流:最高可达15A,满足多种负载需求。
    - 接触形式:提供基本型、分段型、保持型以及可调触点间隙类型等多种选择。
    - 绝缘电阻:最小值为100 MΩ(在500 VDC条件下)。
    - 耐压能力:触点间电压可达1500 VAC,满足严苛的应用要求。
    - 防护等级:标准型IP00;防水型达到IP62(不包括接线端子)。
    - 工作温度范围:-25°C到80°C(无冰冻),-15°C到80°C(防水型)。
    - 湿度范围:标准型35%到85%RH;防水型35%到95%RH。

    产品特点和优势


    - 高重复精度:实现高达15A的切换容量,确保高精度操作。
    - 广泛的应用适应性:多种触点形式和安装方式满足不同的应用需求。
    - 可靠的微负载操作:采用交叉条形金合金触点设计,确保微负载操作时的高度可靠性。
    - 优良的环境适应性:防水结构及橡胶靴设计,增强对油液喷溅和水滴侵蚀的抵抗力。
    - 耐用性强:机械寿命高达2000万次操作,电气寿命高达50万次操作,确保长期稳定运行。

    应用案例和使用建议


    - 应用示例:可应用于自动控制系统、安全限位电路和手动复位电路等领域。
    - 使用建议:考虑到开关的操作频率,建议将行程设置在规定的范围内,以防止过载导致的故障。
    - 优化方案:为避免由于过度振动或冲击引起的接触失效,在安装时尽量避免将开关置于振动或冲击较大的环境中。

    兼容性和支持


    - 兼容性:此类型开关可以与多种类型的电缆及接线端子配合使用。
    - 支持服务:制造商提供了详细的维护指导,包括如何正确安装、使用以及处理常见的问题。

    常见问题与解决方案


    - 问题1:安装过程中遇到接线端子损坏的情况。
    - 解决方案:应严格按照制造商提供的指导手册进行操作,注意使用合适的扭矩紧固螺丝。
    - 问题2:在高湿度环境下使用时发现开关内部受潮。
    - 解决方案:选择防水型型号,并在接线前仔细检查密封件的状态。

    总结和推荐


    高精度通用型开关因其大容量切换能力、高重复精度、广泛的适用范围及优异的环境适应性而受到广泛应用。无论是自动化生产线还是家用电器领域,都表现出色。尽管价格较高,但其高性能和长寿命足以证明其性价比。综上所述,我们强烈推荐该产品。

Z-15GW255-B参数

参数
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 4mm
操作力 1.3N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 39.4mm*49.2mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15GW255-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW255-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW255-B Z-15GW255-B数据手册

Z-15GW255-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.624 ¥ 222.8096
10+ $ 22.0366 ¥ 184.4185
25+ $ 20.441 ¥ 171.0656
50+ $ 19.3107 ¥ 161.6066
100+ $ 18.2424 ¥ 152.6664
250+ $ 16.9189 ¥ 141.5899
500+ $ 16.7539 ¥ 140.209
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 222.8
直接购买
加入购物车
