首页  >  产品百科  >  Z-01HQ22-B

Z-01HQ22-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2N~2.85N 3.6mm 20000000Cycles 500000Cycles 100mA(AC/DC) SPDT 螺纹安装,面板安装 49.2mm(长度)*17.45mm(高度)
供应商型号: 653-Z-01HQ22-B
供应商: Mouser
标准整包数: 1

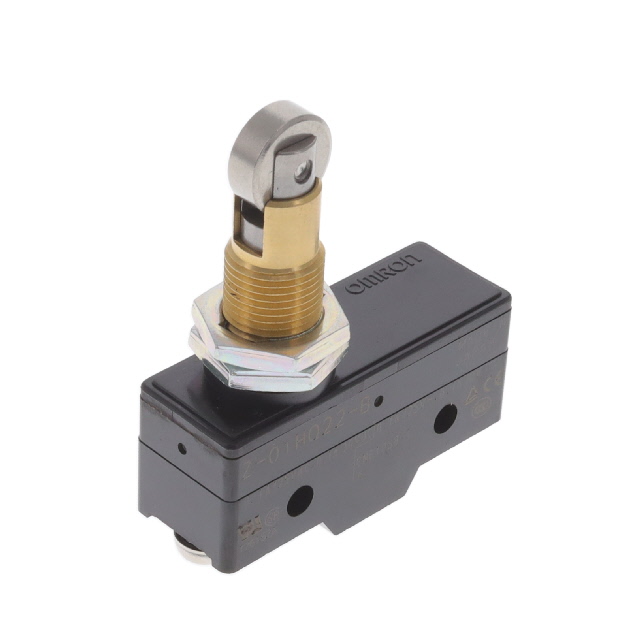

OMRON/欧姆龙 限位开关 Z-01HQ22-B

Z-01HQ22-B概述


    产品简介


    CSMZDSE44 基础开关
    CSMZDSE44 是一款通用型基础开关,适用于广泛的应用领域。这款开关具有高精度和多种配置选项,特别适合于需要高可靠性的电路应用。其主要功能是通过触点形式的变化来实现电路的通断控制。

    技术参数


    - 额定电流:15 A(基本型)
    - 额定电压:125 VAC,250 VAC,500 VAC
    - 接触形式:
    - 基本型:单极双掷(SPDT)
    - 分裂接触型:提供更高的容量和更广泛的适用性
    - 维持接触型:具有复位按钮,便于手动复位
    - 接触间隙:
    - 高灵敏度(H):0.25 mm
    - 超高灵敏度(H2):0.20 mm
    - 标准(G):0.5 mm
    - 高容量(E):1.8 mm
    - 耐压能力:
    - 同极性间:1,000 VAC至1,500 VAC,根据接触间隙不同而异
    - 不同极性间:2,000 VAC
    - 绝缘电阻:≥100 MΩ(500 VDC)
    - 接触电阻:≤15 mΩ(初始值)
    - 操作速度:0.01 mm至1 m/s
    - 操作频率:
    - 机械:240次/分钟
    - 电气:20次/分钟
    - 使用寿命:
    - 机械:20,000,000次操作(G, H),300,000次操作(E)
    - 电气:500,000次操作(G, H),100,000次操作(E)

    产品特点和优势


    - 广泛的应用范围:适用于各种电路和负载条件。
    - 高精度与稳定性:重复精度高,适合要求严格的应用场合。
    - 灵活的配置:提供不同类型的接触形式和接触间隙选择,满足不同的应用需求。
    - 可靠的结构设计:采用防水防尘设计,适应恶劣环境。
    - 维护简便:易于安装和维护,提高了整体系统的可靠性。

    应用案例和使用建议


    应用案例
    CSMZDSE44 在多种工业控制系统中得到广泛应用,例如自动化生产线、电力系统、通讯设备和家用电器等。典型应用场景包括温度控制、安全限位开关、手动复位开关等。
    使用建议
    - 电路设计:根据具体的应用场景,选择合适的接触间隙和接触形式,确保电路的可靠运行。
    - 安装位置:尽量避免安装在直接遭受切割粉尘和灰尘的位置,以减少外部环境对开关的影响。
    - 防护措施:为防止过热或冷凝水影响,建议使用保护罩或防护装置。
    - 维护保养:定期检查接触部分的状态,确保其始终处于良好的工作状态。

    兼容性和支持


    - 兼容性:可以与其他标准电气元件兼容,方便集成到现有系统中。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品认证信息和常见问题解答。

    常见问题与解决方案


    1. 接触不良
    - 解决方法:检查接线端子是否有松动,确保接触良好。
    2. 操作频率过高导致损坏
    - 解决方法:降低操作频率,确保每次操作间隔足够长的时间。
    3. 外壳损坏
    - 解决方法:更换保护罩或防护装置,避免直接接触外部环境。

    总结和推荐



    总结


    CSMZDSE44 是一款集高性能、多功能于一体的通用型基础开关。其具备高重复精度、广泛的应用范围、灵活的配置选项以及出色的防护性能,使其在众多工业应用场景中表现出色。尤其适合需要高可靠性、高精度的电路系统。
    推荐
    鉴于其卓越的性能和广泛应用前景,强烈推荐使用 CSMZDSE44 在各类工业自动化和控制应用中。

Z-01HQ22-B参数

参数
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 3.6mm
操作力 2N~2.85N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA(AC/DC)
长*宽*高 49.2mm(长度)*17.45mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

Z-01HQ22-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-01HQ22-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-01HQ22-B Z-01HQ22-B数据手册

Z-01HQ22-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 54.054 ¥ 456.7563
5+ $ 47.2392 ¥ 399.1712
10+ $ 42.012 ¥ 355.0014
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 456.75
