ZE-NA2-2G

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP65, 最大250V直流
供应商型号: Z10656-ND
供应商: Digi-Key
标准整包数: 1

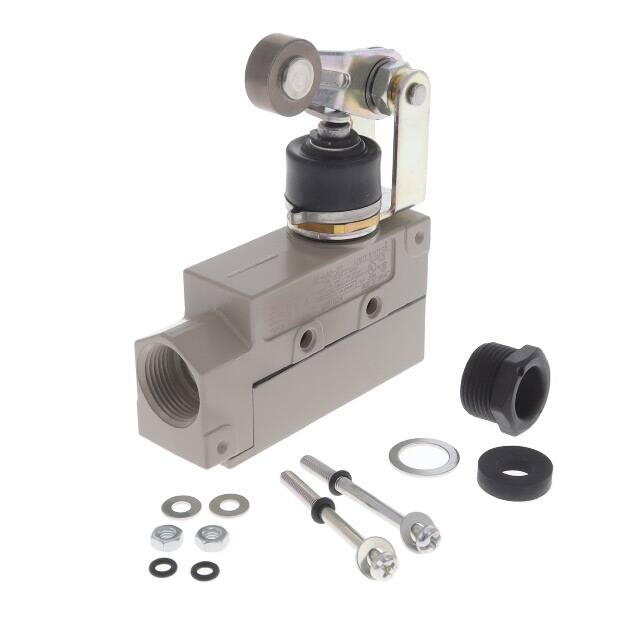

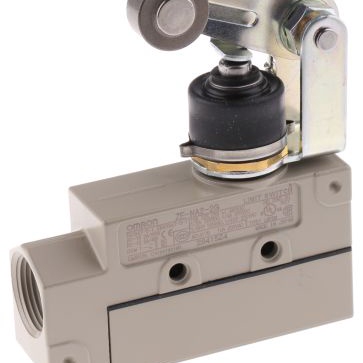

OMRON/欧姆龙 限位开关 ZE-NA2-2G

ZE-NA2-2G概述

    电子元器件产品技术手册:通用封装开关

    1. 产品简介


    通用封装开关(ZV/ZV2/XE/XV/XV2系列) 是适用于多种场合的高性能电子元器件,具有高断流能力和耐用性。这类开关分为基本开关和磁吹断路器两种类型,能够适应交流和直流的应用需求。产品提供侧装、底装及斜侧装三种安装方式,适用广泛的机械设备控制场景。

    2. 技术参数


    - 工作电压:
    - Z系列:125VAC至480VAC
    - X系列:8VDC至30VDC
    - 额定电流:
    - Z系列:最大15A(电阻负载),最大0.75A(电机负载)
    - X系列:最大10A(电阻负载),最大0.03A(电机负载)
    - 机械耐久性:
    - Z系列:最小10,000,000次操作
    - X系列:最小1,000,000次操作
    - 电气耐久性:
    - Z系列:最小500,000次操作(15A,250VAC)
    - X系列:最小100,000次操作(10A,125VDC)
    - 工作温度范围:-10°C至+80°C
    - 防护等级:
    - Z系列:IP65(密封型),IP60(非密封型)

    3. 产品特点和优势


    - 高断流能力:Z系列开关具有高达15A的断流能力,适合工业环境中使用。
    - 长寿命:机械寿命和电气寿命分别达到数百万次,保证长期稳定运行。
    - 多种安装方式:提供侧装、底装和斜侧装三种安装选项,满足不同应用场景的需求。
    - 认证标准齐全:符合UL、CSA和CCC(中国标准)等认证要求,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 在机床、自动化设备和生产线中,作为关键的控制和保护组件。
    - 用于恶劣环境下的工业应用,如食品加工、化工行业等。
    使用建议:
    - 在选择开关时,根据实际应用环境和需求来决定合适的安装方式和电气特性。
    - 确保开关周围没有灰尘、切屑或其他杂质,避免频繁振动和冲击导致接触不良。

    5. 兼容性和支持


    - 兼容性:产品可与多种机械设备兼容,具体型号请联系OMRON代表确认。
    - 支持服务:OMRON提供详细的技术文档和专业支持,确保用户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:设备频繁误操作。
    - 解决方案:检查是否受到过度振动或冲击的影响,尝试调整安装位置以减少干扰。
    - 问题2:接触不良。
    - 解决方案:定期维护并更换密封材料,保持良好的润滑条件,避免硅油或硅胶的影响。

    7. 总结和推荐


    这款通用封装开关凭借其高断流能力和卓越的耐用性,成为工业自动化领域的优选产品。它的多安装方式和全面的认证标准使其在众多应用场景中表现优异。对于需要可靠开关组件的项目,强烈推荐选用这一系列的产品。

ZE-NA2-2G参数

参数
最小行程 6mm
操作力 6.4N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),500mA(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 86mm*86mm*45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZE-NA2-2G厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZE-NA2-2G数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZE-NA2-2G ZE-NA2-2G数据手册

ZE-NA2-2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
