首页  >  产品百科  >  ZC-Q2155

ZC-Q2155

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, 防水行程开关, 最大250V直流
供应商型号: CGC-ZC-Q2155
供应商: 海外现货
标准整包数: 1

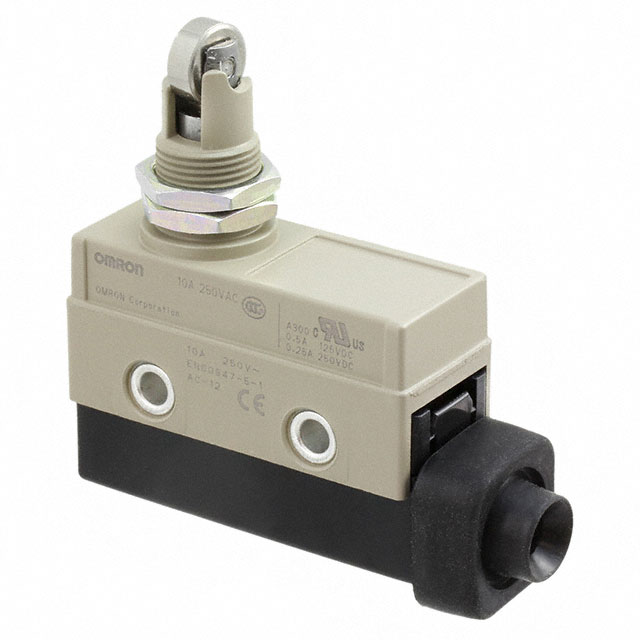

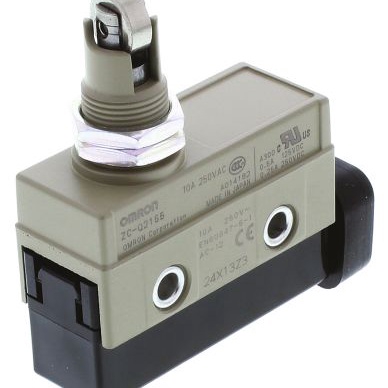

OMRON/欧姆龙 限位开关 ZC-Q2155

ZC-Q2155概述

    封闭式开关产品技术手册

    产品简介


    封闭式开关(型号:ZC-@55)是一种小型高精度的封闭式开关,内置基本开关以实现高达1000万次操作的重复性和耐用性。它具有与Z基础开关相同的安装间距,且所需的操作力小于传统限位开关。此外,线列还包括带有操作指示器的模式,便于维护和检查。该产品已通过EN、UL、CSA和CCC认证。

    技术参数


    - 批准标准:UL、CSA、EN、CCC
    - 额定电压:AC 125 V/250 V、DC 8 V/14 V/30 V/125 V/250 V
    - 电流:
    - 非感应负载:10 A
    - 感应负载:2.5 A/3 A/0.4 A/0.05 A
    - 灯具负载:10 A/6 A/0.5 A/0.03 A
    - 电机负载:10 A/6 A/0.05 A
    - 电寿命:500,000次
    - 机械寿命:10,000,000次
    - 操作频率:20次/分钟
    - 绝缘电阻:100 MΩ(500 VDC)
    - 接触电阻:15 mΩ(初始值)
    - 绝缘强度:1000 VAC(非连续端子),2000 VAC(每个终端和非带电金属部分)
    - 环境温度:-10°C至+80°C
    - 环境湿度:35%至95%RH

    产品特点和优势


    - 小型高精度:体积小且精度高,适合紧凑型设计。
    - 高耐久性:可达1000万次的操作次数,远超同类产品。
    - 低操作力:比传统限位开关所需的操作力更小。
    - 易于维护和检查:提供操作指示器模式,便于维护和检查。
    - 广泛认证:通过多项国际安全认证,确保产品质量和安全性。

    应用案例和使用建议


    - 应用案例:该封闭式开关广泛应用于工业自动化、机械设备等领域,特别是在需要高精度和长寿命的场合。
    - 使用建议:在使用时需注意环境条件,如避免高温、湿度和化学腐蚀;操作时注意不要超过规定的过行程(OT),以确保开关的正常工作。

    兼容性和支持


    - 兼容性:该产品可与其他标准接口的设备兼容,适用于多种应用场景。
    - 支持和维护:购买时请联系OMRON代表获取更多信息和售后服务支持。

    常见问题与解决方案


    - 问题1:开关操作不灵敏。
    - 解决方法:检查是否有异物卡住或电路连接不良,必要时重新接线或清洁开关。
    - 问题2:操作力过大。
    - 解决方法:确认开关型号是否符合要求,必要时更换合适的型号。
    - 问题3:接触电阻过高。
    - 解决方法:检查接线是否牢固,必要时重新焊接或更换接触件。

    总结和推荐


    综上所述,封闭式开关(ZC-@55)是一款高性能的小型高精度开关,具备出色的耐用性和可靠性。无论是从技术参数还是从应用场景来看,都表现出色,强烈推荐用于需要高可靠性的工业自动化和机械设备中。不过,在选择和使用时仍需关注其适用的环境条件和操作规范,以充分发挥其性能。

ZC-Q2155参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 3mm
操作力 5N
长*宽*高 60mm*70mm*66.9mm
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

ZC-Q2155厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZC-Q2155数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZC-Q2155 ZC-Q2155数据手册

ZC-Q2155封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.5065 ¥ 131.0302
库存: 21
起订量: 20 增量: 0
交货地:
最小起订量为:1
合计: ¥ 131.03
直接购买
加入购物车
