B3J-1100

产品分类: 按钮开关
厂牌: OMRON/欧姆龙
产品描述: 按钮,方形 Off-Mom SPST-NO 3000000Cycles 24V 24V 3000000Cycles 50mA(DC) 通孔安装 12mm(长度)*3.5mm(高度)
供应商型号: N-B3J-1100
供应商: 云汉优选
标准整包数: 1

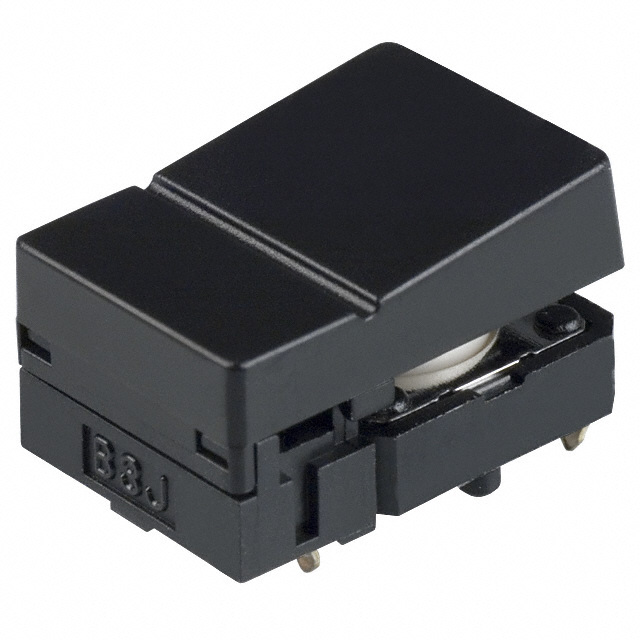

OMRON/欧姆龙 按钮开关 B3J-1100

B3J-1100概述

    B3J Hinged Tactile Switch 技术手册概述

    产品简介


    B3J Hinged Tactile Switch 是一款通过孔式安装、具有快速响应特性的开关。它广泛应用于需要精准触控反馈的电子设备中,如家电控制面板、遥控设备、工业控制系统和各种消费电子产品。

    技术参数


    - 型号系列: B3J-1000, B3J-2000, B3J-3000, B3J-4000, B3J-5000, B3J-6000, B3J-7000
    - 操作类型: 单个LED, 双LED
    - 接触材料: 银镀层
    - 额定电流: 1至50mA
    - 额定电压: 3至24VDC
    - 适用负载: 最小适用负载为10μA(参考值)
    - 工作温度: -25°C 至 +70°C(最大湿度60%RH)
    - 接触形式: SPST-NO
    - 接触电阻: 最大100mΩ
    - 绝缘电阻: 最小100MΩ(使用250VDC绝缘测试仪)
    - 击穿强度: 500VAC,50/60Hz持续1分钟
    - 反弹时间: 最大5ms
    - 振动耐受性: 10至55Hz,双幅1.5mm
    - 冲击耐受性: 破坏最大1,000 m/s²(约100G),失灵最大100 m/s²(约10G)
    - 使用寿命: 至少3,000,000次操作
    - 重量: 约1.5至1.7g
    - 防护等级: IEC IP00
    - 操作力: 1.27±0.49N(130±50gf)
    - 释放力: 最小0.29N(30gf)
    - 预行程: 0.3±0.2/–0.1mm
    - 前向电压: 红色/黄色2.0V,绿色2.1V
    - 前向电流: 20mA
    - 允许损耗: 84mW(绝对最大值)
    - 反向电压: 55V

    产品特点和优势


    1. 快速响应: 通过钩形铰链构造实现快速且优越的触发反应。
    2. 多样化选择: 可选配1个或2个LED灯,提供多种颜色选择。
    3. 高耐用性: 经测试至少可操作3,000,000次。
    4. 环境适应性强: 能在-25°C至+70°C的温度范围内稳定工作。
    5. 防尘防水等级: 达到IEC IP00标准,具备一定的防尘能力。

    应用案例和使用建议


    应用案例:
    - 家电控制面板:用于家庭智能电器的控制按钮。
    - 工业自动化系统:用于机械人控制器的操作界面。
    - 消费电子产品:如游戏手柄和遥控器。
    使用建议:
    - 在设计电路时,需注意内置LED没有限流电阻,应在外部连接适当的限流电阻。
    - 安装时确保按钮与PCB板贴合紧密,以防止震动导致误动作。
    - 在高温高湿环境下使用时,应定期检查接触电阻和绝缘电阻,确保长期稳定性。

    兼容性和支持


    - 兼容性: 本产品可以与其他具有相应引脚布局的Tactile开关进行替换。
    - 支持和维护: OMRON公司提供详细的技术文档和支持服务,用户可通过官方网站获取更多技术支持信息。

    常见问题与解决方案


    - Q: 内置LED未接限流电阻如何处理?
    - A: 在外部电路中添加合适阻值的限流电阻。
    - Q: 开关安装后频繁误动作怎么办?
    - A: 检查安装是否稳固,适当增加减震垫片。
    - Q: 如何提高开关的抗冲击性?
    - A: 使用金属外壳或其他加固措施来增强结构强度。

    总结和推荐


    B3J Hinged Tactile Switch是一款高性能、多功能的触摸开关,适用于多种复杂应用场景。其优异的响应速度、高可靠性及多样化的颜色选择使其在市场上具有很强的竞争优势。强烈推荐给需要高精度触控反馈的工业、消费电子产品开发项目。

B3J-1100参数

参数
最大直流触点电压 24V
开关配置 SPST-NO
电气寿命 3000000Cycles
电流额定值 50mA(DC)
最大交流触点电压 24V
指示颜色 -
执行器类型 按钮,方形
面板开孔尺寸 -
机械寿命 3000000Cycles
开关功能 Off-Mom
长*宽*高 12mm(长度)*3.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B3J-1100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3J-1100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 按钮开关 OMRON/欧姆龙 B3J-1100 B3J-1100数据手册

B3J-1100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.696 ¥ 14.416
250+ $ 1.3802 ¥ 11.7317
300+ $ 1.1424 ¥ 9.7104
库存: 334
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 937.04
直接购买
加入购物车
