首页  >  产品百科  >  XM3D-3721

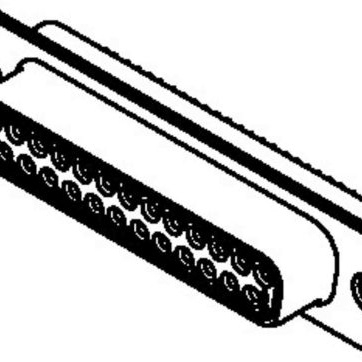

XM3D-3721

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron D型连接器, XM3D系列, 母座, DB37针, 面板安装, 直向主体
供应商型号: CSJ-ST64467680
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM3D-3721

XM3D-3721概述


    产品简介


    D-sub连接器是一种广泛应用于办公自动化领域的连接器,具有多种型号,如XM3B、XM3B-F、XM3C、XM3F、XM3A和XM3D。这些连接器主要用于计算机系统和外部设备之间的数据传输和信号传输,特别适合于需要屏蔽电磁干扰(EMI)的应用场景。它们还提供多孔、磁芯连接器,以节省空间并提供高频下的噪声保护。此外,这些连接器通过了UL认证标准(No. E103202),并符合RoHS标准。

    技术参数


    - 额定电流:5A(插座), 3A(罩子)
    - 额定电压:300VAC
    - 接触电阻:最大15 mΩ(在20 mV, 100 mA时)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC时)
    - 介电强度:1,000 VAC(1分钟,泄漏电流:最大1 mA)
    - 总插入力:终端数量 x 3.33 N最大
    - 拔出力:最小0.29 N(针直径为0.99 mm)
    - 插拔次数:200次
    - 工作温度范围:-55°C 至 105°C(无冰冻情况),-25°C 至 85°C
    - 屏蔽性能:安装在面板上时,25 dB最小(30至900 MHz);安装在电路板上时,20 dB最小(30至900 MHz)

    产品特点和优势


    1. 屏蔽EMI:有效地防止电磁干扰,确保信号的纯净传输。
    2. 多孔设计:节省空间并提供优越的高频噪声保护。
    3. 坚固耐用:采用金属化的塑料罩,提供出色的噪声防护。
    4. UL认证:符合安全标准。
    5. 环保合规:符合RoHS标准。
    6. 多种安装选项:提供多种标准锚点和接地固定装置,适用于不同需求。

    应用案例和使用建议


    这些连接器适用于广泛的场景,如办公自动化系统、工业控制系统、电信设备等。例如,在工业控制系统的应用中,可以将这些连接器用于电机控制、传感器信号传输等关键环节。为了确保最佳性能,建议在安装过程中严格按照手册要求进行接线和焊接,同时使用屏蔽电缆并正确安装接地固定装置,以减少电磁干扰的影响。

    兼容性和支持


    这些连接器与各种标准锚点和接地固定装置兼容,具体型号可参考手册中的配件部分。厂商提供了丰富的支持和维护服务,确保客户能够顺利安装和使用这些产品。

    常见问题与解决方案


    1. Q: 插拔力过高怎么办?
    - A: 检查是否安装了过多的终端,或者是否存在不正确的接线。若问题依旧,建议联系厂商技术支持。

    2. Q: 如何确保良好的接地效果?
    - A: 使用接地固定装置,确保所有连接点都进行了适当的接地处理。可以在板载或面板上创建铜箔来增强接地效果。

    3. Q: 防尘盖如何安装?
    - A: 将防尘盖套入连接器,并用适当的螺丝紧固,确保紧密贴合。

    总结和推荐


    综上所述,D-sub连接器XM3/XM2S系列是一款功能强大且可靠的电子元件,适用于多种应用场合。其优秀的屏蔽性能、紧凑的设计和广泛的支持使其在市场上具有很强的竞争优势。我们强烈推荐使用这款连接器,特别是对于需要高可靠性连接的应用。

XM3D-3721参数

参数
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 37pin
类型 Female Sockets,Receptacle
颜色 白色
端接 焊盘
额定电流 5A
长*宽*高 69.2mm(长度)*14.55mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,托盘

XM3D-3721厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3D-3721数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3D-3721 XM3D-3721数据手册

XM3D-3721封装设计

查看详情并下载
Symbol
Footprint
3D Model
