G9SB-3012-C AC/DC24

产品分类: 总线开关
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 安全继电器, G9SB系列, 24V 交流/直流, 2通道, 适用于紧急停止
供应商型号: CGC-G9SB-3012-C AC/DC24
供应商: 海外现货
标准整包数: 1

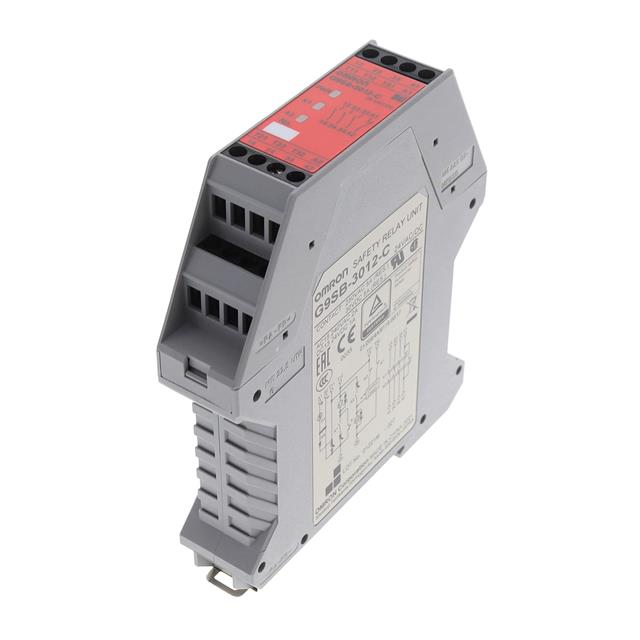

OMRON/欧姆龙 总线开关 G9SB-3012-C AC/DC24

G9SB-3012-C AC/DC24概述

    G9SB 安全继电器单元技术手册

    产品简介


    G9SB 系列安全继电器单元是一种超薄型的安全控制装置,适用于各种需要高安全标准的应用场合。这些继电器单元具有两种宽度型号:17.5毫米(带2或3个安全触点)和22.5毫米(带3个安全触点和辅助触点)。G9SB 符合EN标准,并通过TÜV认证,可用于安全传感器F3SN、F3SH、F3S-B、F3S-TGR、F3SL、F3S-J。

    技术参数


    - 输入电源电压:
    - G9SB-200#-# 和 G9SB-301#-#:24 VAC/VDC
    - G9SB-3010:24 VDC
    - 额定功率范围:
    - 85% 到 110% 的额定电源电压
    - 消耗功率:
    - G9SB-200#-#:1.4 VA/1.4 W 最大值
    - G9SB-3010:1.7 W 最大值
    - G9SB-301#-#:1.7 VA/1.7 W 最大值
    - 接触电阻:
    - 100 mΩ(见注释1)
    - 额定负载:
    - 250 VAC,5 A
    - 响应时间:
    - 主触点打开时间:10 ms 最大值
    - 绝缘电阻:
    - 100 MΩ 最小值(500 VDC 测试)
    - 抗振性和冲击性:
    - 振动:10 至 55 至 10 Hz,单幅度 0.375 mm(双幅度 0.75 mm)
    - 冲击:耐破坏性 300 m/s²,故障性 100 m/s²
    - 操作温度和湿度:
    - 工作温度:-25°C 至 55°C(无结霜或冷凝)
    - 相对湿度:35% 至 85%
    - 认证标准:
    - EN954-1, EN60204-1, UL508, CSA C22.2 No. 14

    产品特点和优势


    G9SB 系列安全继电器单元具有以下特点和优势:
    - 超薄设计(17.5mm 或 22.5mm),适用于空间受限的应用环境。
    - 具有多个安全触点(2或3个),可以适应不同的安全需求。
    - 符合EN954-1标准,保证高安全性。
    - 高可靠性:机械耐用性达500万次操作,电气耐用性达10万次操作。

    应用案例和使用建议


    G9SB 安全继电器单元可以应用于多种安全控制系统中,如限位开关、紧急停止开关和安全区域传感器等。以下是具体的使用案例和建议:
    - 限位开关输入:例如 G9SB-2002-A 和 G9SB-3012-A 型号适合用于两个通道的限位开关输入,具有自动复位功能。
    - 紧急停止开关输入:G9SB-2002-C 和 G9SB-3012-C 型号适合用于两个通道的紧急停止开关输入,具有手动复位功能。
    - 安全区域传感器输入:G9SB-200-D 和 G9SB-301-D 型号适合用于两个通道的安全区域传感器输入,也具有手动复位功能。

    兼容性和支持


    G9SB 系列产品可以与其他OMRON的安全传感器和控制单元兼容。OMRON提供全面的技术支持和服务,包括安装指导、调试和维护服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:继电器单元无法正常工作。
    - 解决方案:检查输入电源电压是否符合要求,并确保所有连接正确无误。
    - 问题:继电器单元出现频繁的误动作。
    - 解决方案:检查输入信号是否存在噪声干扰,或者调整输入滤波电路以提高抗干扰能力。
    - 问题:继电器单元的工作温度过高。
    - 解决方案:确保继电器单元周围有足够的散热空间,避免过热导致故障。

    总结和推荐


    综上所述,G9SB 安全继电器单元是一款功能强大且高度可靠的产品,特别适合需要高安全标准的应用场合。其紧凑的设计、高性能的技术规格以及良好的兼容性使其在市场上具有很强的竞争力。如果您正在寻找一个能够在有限的空间内实现高效和安全控制的解决方案,那么 G9SB 系列安全继电器单元是一个值得推荐的选择。

G9SB-3012-C AC/DC24参数

参数
长*宽*高 100mm*23mm*112mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G9SB-3012-C AC/DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9SB-3012-C AC/DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 总线开关 OMRON/欧姆龙 G9SB-3012-C AC/DC24 G9SB-3012-C AC/DC24数据手册

G9SB-3012-C AC/DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
