X-10GW2-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.45N 4mm 1000000Cycles 100000Cycles 10A(DC) SPDT 底座安装,螺纹安装 17.45mm(高度)
供应商型号: CGC-X-10GW2-B
供应商: 海外现货
标准整包数: 1

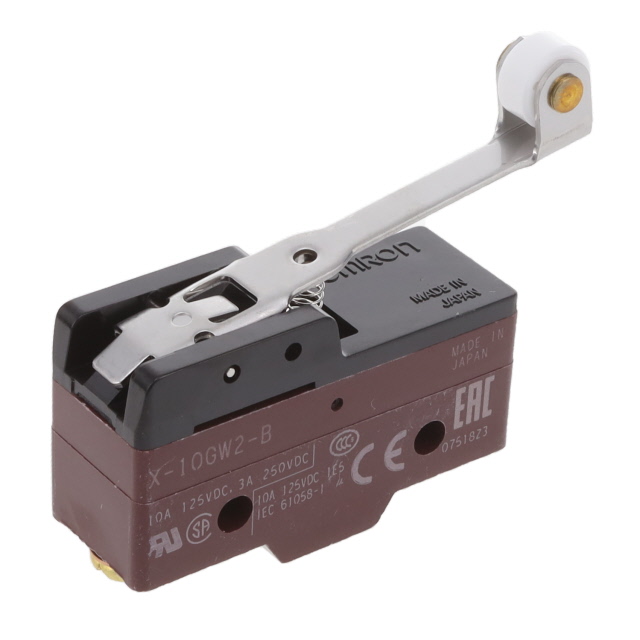

OMRON/欧姆龙 限位开关 X-10GW2-B

X-10GW2-B概述

    CSMXDSE43 直流开关产品技术手册

    1. 产品简介


    产品类型: 直流通用型基本开关
    主要功能:
    - 本产品是一种集成小型永磁体的直流开关,具有内置磁力吹弧功能,能够在电路断开时迅速灭弧。
    - 与Z系列基本开关具有相同的外形和安装程序。
    应用领域:
    - 广泛应用于需要快速灭弧和高可靠性控制的应用场合,如工业自动化控制系统、电气设备保护系统等。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流 | 10A(125VDC) |
    | 接触间隙 | 0.9mm |
    | 电寿命 | 机械:≥1,000,000次;电气:≥100,000次 |
    | 绝缘电阻 | ≥100MΩ(测试电压500VDC) |
    | 耐压等级 | 1,500VAC,50/60Hz,持续1分钟 |
    | 振动耐受力 | 10~55Hz,1.5mm双振幅 |
    | 冲击耐受力 | 破坏:≤1,000m/s²;功能失常:≤300m/s² |
    | 使用环境温度 | -25°C 至 80°C |
    | 使用环境湿度 | 35% 至 85%RH |

    3. 产品特点和优势


    特点:
    - 内置永磁体设计,实现有效的灭弧。
    - 高可靠性与长使用寿命。
    - 多种驱动方式选择,适应不同应用场景。
    优势:
    - 快速响应,提高系统的整体稳定性。
    - 结构紧凑,易于安装和维护。
    - 适用于多种工作环境,增强产品的适用性。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化设备中作为主控开关,用于控制电机和其他负载设备的启停。
    - 在电气保护系统中,用于过载和短路保护。
    使用建议:
    - 根据具体应用需求选择合适的驱动方式,如面板安装旋钮或杠杆等。
    - 确保安装时螺钉的紧固扭矩符合规范要求,以避免振动引起的松动。
    - 定期检查接线端子的连接情况,确保电气连接的安全可靠。

    5. 兼容性和支持


    兼容性:
    - 与现有的Z系列基本开关具有良好的互换性。
    - 可以与多种驱动方式的执行器配合使用,如推杆、旋转杠杆等。
    支持和服务:
    - 用户可以从官方渠道获得技术支持和售后服务,包括在线指导和现场服务。
    - 请参阅OMRON官网获取最新的安全认证信息。

    6. 常见问题与解决方案


    问题1:
    - 开关操作不顺畅,存在卡顿现象。
    解决方案:
    - 检查安装是否正确,确保所有固定部件均已紧固到位。
    - 查看是否存在灰尘或杂质堵塞现象,必要时进行清洁处理。
    问题2:
    - 开关出现异常高温。
    解决方案:
    - 检查负载是否超出额定范围,调整至正常工作状态。
    - 确认通风散热是否良好,改善散热条件。

    7. 总结和推荐


    总结:
    - 该产品以其高效的灭弧能力和高可靠性赢得了市场的广泛认可。
    - 设计合理,安装简便,特别适合需要频繁操作和长期稳定运行的应用场合。
    推荐:
    - 强烈推荐在需要快速灭弧和高可靠性控制的应用场景中使用该产品,能够显著提升系统的整体性能和安全性。

X-10GW2-B参数

参数
执行器角度 -
电流额定值 10A(DC)
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 4mm
操作力 1.45N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 17.45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

X-10GW2-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

X-10GW2-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 X-10GW2-B X-10GW2-B数据手册
