首页  >  产品百科  >  XH5B-6815-5N

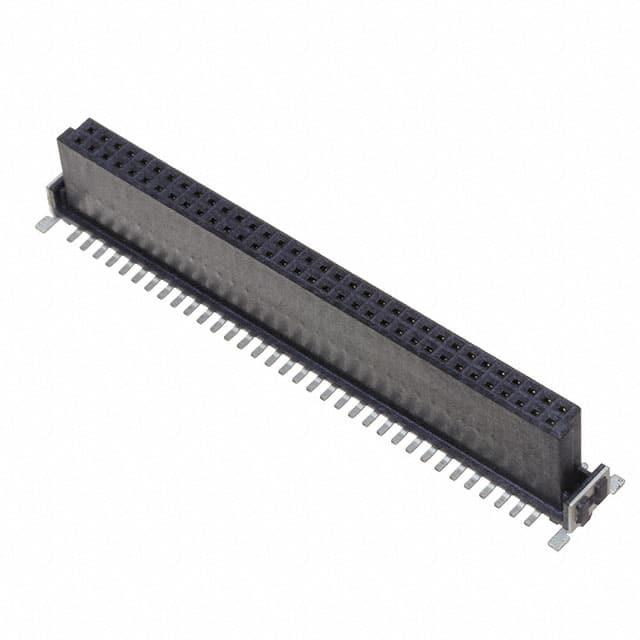

XH5B-6815-5N

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Push-Pull,Socket 2 68pin 推挽式 Female Socket 黑色 SMD,P=1.27mm 贴片安装
供应商型号: 39-XH5B-6815-5NDKR-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 外壳 XH5B-6815-5N

XH5B-6815-5N概述

    XH5-N 半间距表面贴装连接器

    产品简介


    XH5-N系列是半间距(0.5mm)的表面贴装(SMT)连接器,主要用于电路板到电路板和电路板到电缆的连接。这些连接器适用于多种应用领域,包括消费电子、工业自动化和通讯设备。

    技术参数


    - 型号和外观:XH5A-@@15-N、XH5E-@@15-@N、XH5F-@@15-N、XH5B-@@15-@N、XH5H-@@10-@@N。
    - 接触数:12至80个针脚。
    - 外形尺寸:提供直角插头、直角插座、直插头、直插座和带有两端连接器的电缆等多种形式。
    - 额定电流:1A。
    - 额定电压:100V AC。
    - 接触电阻:最大25mΩ(20mV DC,100mA最大)。
    - 绝缘电阻:最小1,000 MΩ(500 VDC)。
    - 耐压强度:500 VAC 1分钟(泄漏电流:1mA最大)。
    - 插入耐用度:500次。
    - 工作温度范围:-55至105°C(无冷凝或结冰条件)。
    - 材料和表面处理:外壳为LCP(UL94 V-0)/黑色,插针为铜合金/镀金,端子为铜合金/锡镀层,固定架为铜合金/锡镀层。

    产品特点和优势


    - 紧凑设计:XH5-N系列采用半间距设计,节省空间,适合高密度布线。
    - 精准定位:电路板上的定位凸台确保准确安装。
    - 可焊性好:兼容再流焊接,方便大批量生产。
    - 多样化选择:提供不同接触数和高度类型的插头、插座和电缆连接器,适应各种应用需求。
    - 可靠性能:接触电阻低,绝缘性能强,确保信号传输稳定可靠。

    应用案例和使用建议


    - 应用案例:XH5-N系列广泛应用于家用电器、智能设备、工控设备等领域。例如,在智能家居中用于智能门锁的电路板连接。
    - 使用建议:
    - 在安装前,确认插头和插座之间没有过度错位或倾斜。
    - 避免在连接过程中施加极端负载,以免损坏终端或外壳。
    - 不要将异物如镊子插入连接器接触部分,以免损坏镀层或终端。
    - 使用金属掩膜进行锡膏印刷时,推荐厚度为0.18至0.20毫米。

    兼容性和支持


    - 兼容性:XH5-N系列与标准SMT工艺兼容,易于与其他电子元器件集成。
    - 厂商支持:Omron公司提供详尽的技术文档和用户指南,确保用户能够正确使用和维护该系列产品。

    常见问题与解决方案


    - Q1:如何避免连接器的插针变形?
    - A1:避免对插针施加过载压力,不要随意掉落或粗暴处理连接器,同时确保连接器已完全插入。
    - Q2:在自动焊接后如何防止助焊剂上升?
    - A2:使用胶带遮盖电路板上的定位凸台孔,以防止助焊剂接触连接器。
    - Q3:如何储存连接器?
    - A3:存放于干燥、通风良好的地方,避免存储在氨气或硫化气体附近。

    总结和推荐


    XH5-N系列连接器以其紧凑的设计、出色的性能和多样化的选择在同类产品中脱颖而出。无论是在家用电器还是工业控制设备中,它都能提供可靠的连接解决方案。强烈推荐这一系列产品给需要高效且可靠连接解决方案的应用领域。

XH5B-6815-5N参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 68pin
类型 Push-Pull,Socket
颜色 黑色
触头类型 Female Socket
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XH5B-6815-5N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5B-6815-5N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XH5B-6815-5N XH5B-6815-5N数据手册

XH5B-6815-5N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.098 ¥ 85.3281
10+ $ 7.9279 ¥ 66.3468
25+ $ 7.3087 ¥ 61.1647
50+ $ 6.8729 ¥ 57.518
100+ $ 6.4634 ¥ 54.0905
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 85.32
