首页  >  产品百科  >  D2FS-F-N-A1

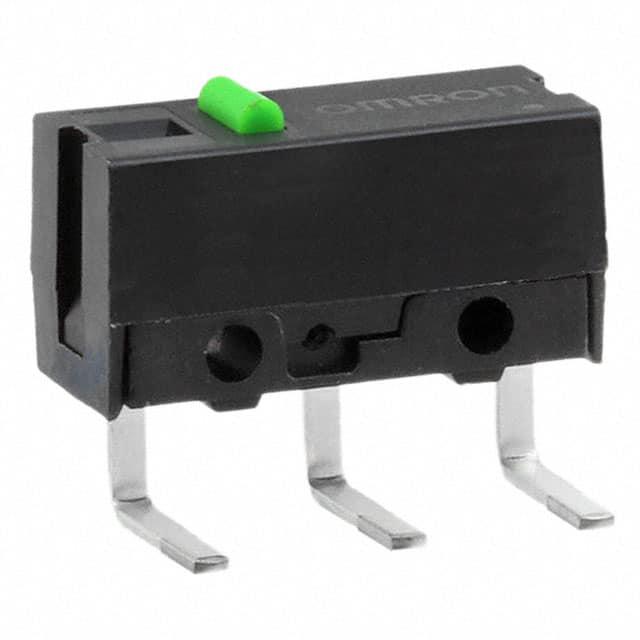

D2FS-F-N-A1

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 左边角印刷电路板端, 触点额定电流 100 mA @ 5 V 直流, 单刀单掷
供应商型号: SW1981-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 限位开关 D2FS-F-N-A1

D2FS-F-N-A1概述

    D2FS Ultra Subminiature Basic Switch 技术手册

    产品简介


    D2FS Ultra Subminiature Basic Switch 是一款超小型基础开关,设计用于长时间低操作频率的应用,例如门检测以防止仪表被破坏。它具有简单结构和高可靠性,适用于需要长使用寿命的场合。该开关提供多种安装选项,如直角和左角插件式终端,能够灵活适应不同的电路板布局需求。

    技术参数


    | 参数类型 | 具体数值 |

    | 联系形式 | 单极单掷常开(SPST-NO) |
    | 额定电压(电阻负载) | 6 VDC |
    | 额定电流(电阻负载) | 0.1 A |
    | 操作速度(针滑块模型) | 1 mm 至 500 mm/s |
    | 操作速度(杠杆模型) | 5 mm 至 500 mm/s |
    | 机械操作频率 | 最大 200 次/分钟(针滑块模型) |
    | 电气操作频率 | 最大 30 次/分钟(针滑块模型) |
    | 绝缘电阻 | 最小 100 MΩ(500 VDC) |
    | 接触电阻(初始值) | 最大 100 mΩ |
    | 介电强度 | 同极间:600 VAC(50/60 Hz,1 分钟) |
    带电金属部分与地间:1500 VAC(50/60 Hz,1 分钟) |
    | 振动抵抗 | 失效范围:10 至 55 Hz,1.5 mm 双幅振幅 |
    | 冲击抵抗 | 破坏极限:1000 m/s²,失效应力:300 m/s² |
    | 使用寿命(机械/电气) | 100,000 次操作(机械),10,000 次操作(电气) |
    | 工作温度范围 | -20 至 +70 °C |
    | 工作湿度范围 | 最大 85%RH(+5 至 +35°C) |
    | 重量 | 约 0.5 g(针滑块模型) |

    产品特点和优势


    - 简单构造:采用单叶弹簧结构,实现合理成本。
    - 自铆接设计:提供多种安装方式,方便装配和维护。
    - 高可靠性:机械和电气操作次数分别达到 100,000 和 10,000 次以上。
    - 罗氏合规性:符合 RoHS 标准,环保无害。

    应用案例和使用建议


    - 应用案例:典型应用场景包括门检测系统、自动化设备的低频信号传输、以及需要精确位置控制的工业机器人。
    - 使用建议:
    - 在使用微负荷型号时,建议加入接触保护电路以延长使用寿命。
    - 防止有毒气体、硅、灰尘和高湿度环境的影响,以免损害接触点或腐蚀导致故障。

    兼容性和支持


    - 兼容性:该开关与标准 PCB 终端兼容,支持直角、左角和嵌入式安装。
    - 支持:提供详细的技术手册和保修服务,客户可联系当地的 OMRON 代表获取支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关在振动环境中出现故障 | 确认安装是否稳固,调整安装位置或使用抗振动固定件。 |
    | 开关使用微负荷时寿命缩短 | 添加接触保护电路,避免电流冲击。 |
    | 开关在极端环境条件下工作失败 | 避免使用在有毒气体或高湿度环境中,保持清洁干燥。 |

    总结和推荐


    D2FS Ultra Subminiature Basic Switch 凭借其小巧的设计、高可靠性和良好的性价比,在门检测和其他低频操作应用中表现出色。虽然存在一定的限制条件,如环境因素对其影响较大,但通过适当的使用和防护措施,可以确保其长期稳定运行。对于需要长时间低频操作的应用场合,我们强烈推荐使用这款开关。

D2FS-F-N-A1参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 100mA(DC)
电气寿命 10000Cycles
机械寿命 100000Cycles
最小行程 250μm
操作力 0.87N
长*宽*高 12.8mm*6.5mm*5.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

D2FS-F-N-A1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2FS-F-N-A1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2FS-F-N-A1 D2FS-F-N-A1数据手册

D2FS-F-N-A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1385 ¥ 9.6203
10+ $ 0.92 ¥ 7.774
25+ $ 0.8411 ¥ 7.1073
50+ $ 0.8182 ¥ 6.9139
100+ $ 0.7053 ¥ 5.9027
450+ $ 0.6329 ¥ 5.2968
900+ $ 0.6253 ¥ 5.2328
1350+ $ 0.5515 ¥ 4.615
库存: 185
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.62
