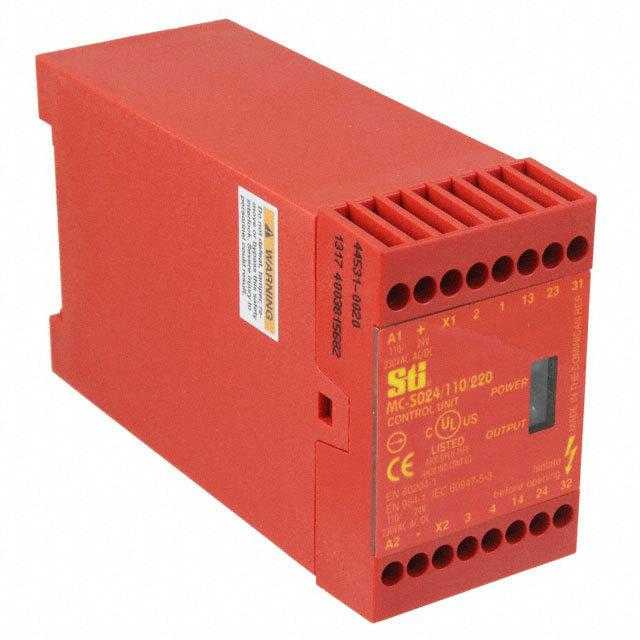

MC-S2

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: Z3934-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他工具 MC-S2

MC-S2概述

    # MC-S 系列安全联锁开关技术手册

    1. 产品简介


    基本介绍
    MC-S 系列是一套耐破坏性的非接触式开关,与控制单元一起运行。它是一款完全监控的双通道系统,当单个 MC-S 系列开关和 MC-S 控制单元(型号 1 或 2)配合使用时,符合 EN954-1 和 EN1088 标准的安全等级 3 要求。而当 MC-S6 控制单元搭配多达 6 个 MC-S 开关时,则可以满足安全等级 4 的要求。
    主要功能与应用领域
    - 功能:实现机器安全防护,确保操作人员在关闭防护门后才能启动设备。
    - 应用领域:适用于滑动式或旋转式的防护门,广泛应用于工业自动化设备、机械制造等领域。

    2. 技术参数


    | 参数类别 | 技术规格 |

    | 工作电压 | 24 VAC/DC ±10%,可选 110/220 VAC |
    | 功耗 | 控制单元 1:<2 VA;控制单元 2 & 6:<4 VA |
    | 安全输入 | 单控单元支持 1 N/O + 1 N/C 输入;MC-S6 支持最多 6 个输入 |
    | 最小接近速度 | 10-17 mm/s |
    | 安全触点 | 1 N/C + 1 N/O |
    | 辅助触点 | 1 N/C 或 1 N/O |
    | 接触容量 | AC:4 A/250 V;DC:2 A/30 V |
    | 外部设备监控 | 支持自动或手动复位 |
    | 防护等级 | IP40 (NEMA 1),IP67 (NEMA 6);不锈钢型号达到 IP68 |
    | 工作温度 | -10°C 至 55°C (塑料型号);-25°C 至 125°C (不锈钢型号) |
    | 湿度 | 90% RH @ 50°C |

    3. 产品特点和优势


    - 双重监控系统:提供完全监控的双通道设计,确保高可靠性。
    - 外部设备监控:支持自动或手动复位,增强了系统的灵活性。
    - 坚固耐用:采用 NEMA 6 封装,适合恶劣环境下的使用。
    - 多功能性:支持多种类型的连接器和电缆长度,适应不同应用场景。
    - 快速部署:紧凑的设计便于安装,减少布线复杂性。

    4. 应用案例和使用建议


    典型应用
    - 滑动式防护门:适用于生产线上的滑动式防护门,确保只有当防护门完全关闭并锁定时才能启动机器。
    - 旋转式防护门:用于旋转式防护门的安全控制,防止未经授权的操作。
    使用建议
    - 在使用多个传感器连接到单个控制单元时,确保每个防护门都是单独打开和关闭的,以避免未检测到的故障。
    - 定期检查传感器与执行器之间的间隙是否符合推荐值(1mm 至 3mm),以防止误触发。

    5. 兼容性和支持


    - 兼容性:MC-S 系列可以与其他标准的工业自动化设备和控制系统无缝集成。
    - 支持:厂商提供全面的技术支持和售后服务,包括安装指导、故障排除和技术培训。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常工作 | 检查电源连接是否正确,确认控制单元和开关之间的通信正常 |
    | 设备频繁误触发 | 调整传感器与执行器之间的间隙至推荐范围 |
    | 设备响应延迟 | 检查控制单元的设置参数是否符合应用需求 |

    7. 总结和推荐


    综合评估
    MC-S 系列安全联锁开关以其高性能、高可靠性和易用性脱颖而出,特别是在需要高安全性的工作环境中表现优异。其坚固的设计和广泛的兼容性使其成为众多工业应用的理想选择。
    推荐使用
    强烈推荐 MC-S 系列用于需要高安全级别的工业自动化设备中。无论是滑动式还是旋转式防护门,该系列都能提供卓越的安全保护。对于需要多传感器集成的应用场景,建议结合 MC-S6 控制单元来提升整体系统的可靠性。

MC-S2参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

MC-S2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

MC-S2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 MC-S2 MC-S2数据手册
