XG4M-1630-U

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Latch Lock/Eject Hooks,Receptacle 2 16pin Female Socket 黑色 导线安装,自由悬挂,通孔安装 24.9mm(长度)
供应商型号: CSJ-ST68002981
供应商: 海外现货
标准整包数: 1

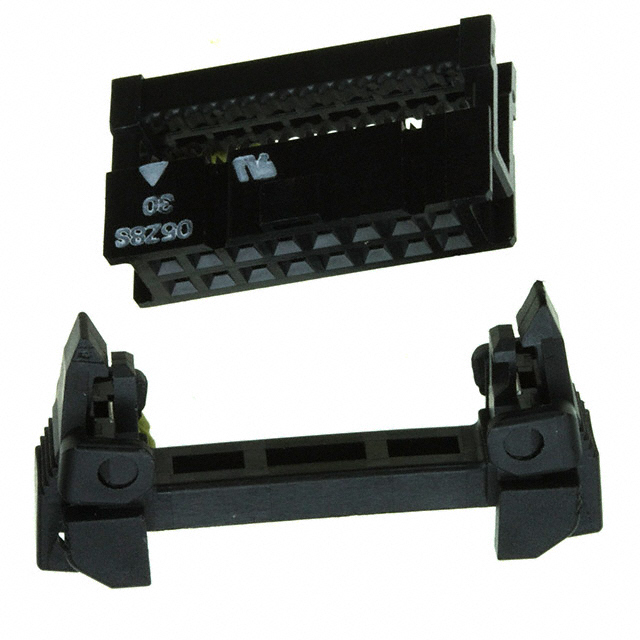

OMRON/欧姆龙 矩形连接器 - 外壳 XG4M-1630-U

XG4M-1630-U概述


    产品简介


    Flat Cable Connectors XG4 是一种符合MIL标准的电路板连接器,经过改进设计后,在可靠性方面有了显著提升。该系列连接器适用于多种应用场景,特别是在需要高密度布线和紧凑设计的场合。

    技术参数


    - 额定电流:
    - MIL插座(XG4M): 1 A
    - 盒型插头(XG4C): 3 A
    - 额定电压:
    - MIL插座(XG4M): 250 VAC
    - 盒型插头(XG4C): 300 VAC
    - 接触电阻:
    - 最大20 mΩ(在20 mV、100 mA条件下)
    - 绝缘电阻:
    - 最小1,000 MΩ(在500 VDC条件下)
    - 耐压强度:
    - 500 VAC,持续1分钟(漏电流最大1 mA)
    - 总插入力:
    - 每个触点最大1.96 N
    - 拔出力:
    - 最小0.39 N(使用测试夹具时,t=0.64 mm)
    - 插入耐久性:
    - 50次
    - 工作温度范围:
    - -55°C 至 105°C(低温无结冰)

    产品特点和优势


    - 可靠性高: 新的生产系统提升了产品的可靠性。
    - 节省空间: 提供盒型插头(XG4C),适合空间受限的应用。
    - 可再接: IDC插头(XG4E)可用于继电器。
    - 多样化组合: 可以使用XG-5 IDC连接器、XG8原始插头和XG2 IDC连接器,创造出无限的组合。
    - 双重锁定机制: 原始插头(XG8)和盒型插头(XG4C)可以通过锁扣固定。
    - 认证标准: 符合MIL标准(MIL-C-83503)和UL标准(文件号E103202)。

    应用案例和使用建议


    应用案例:
    - 高密度布线: 适用于需要高密度布线的设备,如工业控制系统。
    - 紧凑设计: 适用于空间受限的设计,如手持设备或便携式设备。
    使用建议:
    - 正确安装: 在安装前确保板子已被螺丝固定。
    - 避免过载: 拔插时不要用力过猛,以免损坏连接器。
    - 合理使用锁扣: 操作锁扣时只用手操作,避免使用工具。

    兼容性和支持


    - 兼容性: 该产品可以与XG5M-N端子连接器和其他相关配件搭配使用。
    - 技术支持: 厂商提供详细的安装指南和技术支持。

    常见问题与解决方案


    1. 连接器无法拔出
    - 解决方案: 确保没有过度插入,并尝试轻轻摇动连接器以松动。
    2. 接触不良
    - 解决方案: 检查是否有脏污或损坏,清洁或更换相应部件。
    3. 插入力过大
    - 解决方案: 确保按照规定的条件进行焊接,检查是否有异物阻塞。

    总结和推荐


    Flat Cable Connectors XG4 系列产品因其高可靠性、多样化的组合和适用性广泛而备受推崇。该系列产品不仅符合严格的MIL标准,还通过了UL认证,具备卓越的电气特性和机械稳定性。针对高密度布线和空间受限的应用场景,XG4系列是一个理想的选择。我们强烈推荐此系列产品用于各类电子设备的设计和制造中。

XG4M-1630-U参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 -
针脚数 16pin
类型 Latch Lock/Eject Hooks,Receptacle
长*宽*高 24.9mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 托盘

XG4M-1630-U厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M-1630-U数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG4M-1630-U XG4M-1630-U数据手册

XG4M-1630-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2414 ¥ 27.4542
库存: 100
起订量: 16 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.45
