D3SH-A0R

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 0.31N 150000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装 4.09mm(长度)*5.4mm(高度)
供应商型号: CSJ-ST21833206
供应商: 海外现货
标准整包数: 1

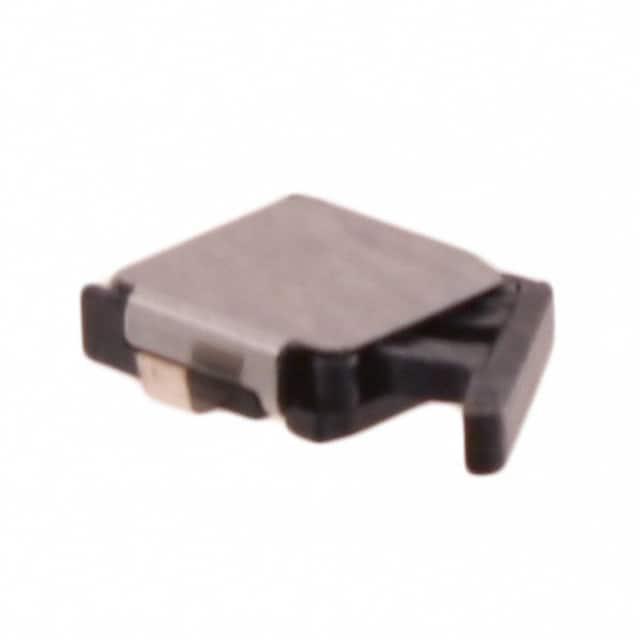

OMRON/欧姆龙 限位开关 D3SH-A0R

D3SH-A0R概述

    SMT Detection Switch D3SH 技术手册

    产品简介


    SMT检测开关D3SH是世界上最小的检测开关之一,非常适合应用于微型移动设备中(截至2007年9月,此为OMRON的数据)。这款开关具有超小型和超低剖面设计,有助于缩小设备尺寸,适合安装于狭小的空间内。此外,它通过独特的机制实现了高接触可靠性和精密操作。D3SH还提供水平双侧检测及长行程,便于轻松安装。由于不同的接触形式和操作杠杆选项,它可以满足各种应用需求。

    技术参数


    - 型号编号:D3SH-@@@(见型号编号表)
    - 封装规格:无顶盖、带顶盖
    - 杠杆和操作方向:标准型右操作、标准型左操作、长杆型右操作、长杆型左操作
    - 包装规格:每卷1,000个,每卷6,000个
    - 额定电压:5 VDC
    - 电阻:初始值最大3Ω
    - 绝缘电阻:最小100 MΩ(测试条件:100 VDC)
    - 电容耐压:终端同极性间100 VAC(50/60 Hz持续1分钟)
    - 振动电阻:10至55 Hz,1.5 mm双振幅
    - 冲击电阻:最大300 m/s²(约30G)
    - 耐久性:机械操作至少150,000次(以每分钟20次计算),电气操作至少100,000次
    - 操作力:最大0.3 N(标准型),最大0.24 N(长杆型)
    - 温度范围:-25至+85°C
    - 湿度范围:最大85%(+5至+35°C)

    产品特点和优势


    - 超小尺寸:超小型和超低剖面设计,适用于空间受限的场合。
    - 高可靠性:独特的机构确保高接触可靠性和精确操作。
    - 多种操作方式:提供水平双侧检测和长行程,易于安装。
    - 广泛应用:通过不同接触形式和杠杆配置,适应多种应用需求。

    应用案例和使用建议


    - 手机和平板电脑:适用于智能手机和平板电脑内部的小型化电路板。
    - 可穿戴设备:适合用于智能手表等可穿戴设备,实现紧凑布局。
    - 使用建议:在实际应用中,需注意开关的操作位置和行程设置,避免强冲击和不当负荷施加。务必在设计和制造阶段仔细考虑这些因素,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:与常见的表面贴装工艺兼容。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括详细的安装指南和维护手册。

    常见问题与解决方案


    - 问题1:无法正确焊接。
    - 解决方案:确保焊接过程符合温度曲线要求,并且在两次焊接之间间隔至少五分钟。
    - 问题2:长时间连续加热导致边缘熔化。
    - 解决方案:避免连续加热,确保每个焊接周期之间有足够的冷却时间。
    - 问题3:误操作导致开关损坏。
    - 解决方案:按照手册中的说明正确安装和使用,特别是在操作过程中保持适当的力度和角度。

    总结和推荐


    D3SH SMT检测开关凭借其独特的设计理念和卓越性能,在多种应用场合中表现出色。尽管价格可能略高于同类产品,但其小巧尺寸、高可靠性以及广泛应用能力使其成为值得投资的选择。对于追求高性能和紧凑设计的应用项目,D3SH是一个理想之选。

D3SH-A0R参数

参数
执行器角度 -
电流额定值 1mA(DC)
电气寿命 100000Cycles
机械寿命 150000Cycles
最小行程 -
操作力 0.31N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 4.09mm(长度)*5.4mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

D3SH-A0R厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D3SH-A0R数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D3SH-A0R D3SH-A0R数据手册

D3SH-A0R封装设计

查看详情并下载
Symbol
Footprint
3D Model
