E69-C10B

产品分类: 传感器配件
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 2948828
供应商: element14
标准整包数: 1

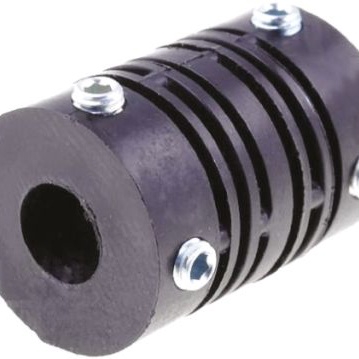

OMRON/欧姆龙 传感器配件 E69-C10B

E69-C10B概述


    产品简介


    旋转编码器是一种广泛应用于工业自动化领域的电子元器件,主要用于测量机械旋转角度和速度。旋转编码器具有非接触式检测的特点,能够提供高精度的位置反馈。本手册将详细介绍一款由欧姆龙(OMRON)提供的旋转编码器及其相关配件,包括耦合器和法兰盘等。

    技术参数


    耦合器
    - 材料类型:
    - 树脂(标准型)
    - 金属(铝制、螺旋)
    - 技术规格:
    | 参数 | 树脂(标准型) | 金属(铝制) |
    |
    | 偏心度(mm) | 0.5 | 0.25 |
    | 偏心度(度) | 5 | 5 |
    | 轴向偏差(mm) | ±0.4 | ±0.25 |
    | 允许扭矩(N·m) | 0.8 | 1 |
    | 扭转刚度(Nm/rad)| 16 | 8.2 |
    | 惯性矩(kg·m²) | 1.2 × 10⁻⁷ | 7 × 10⁻⁷ |
    | 重量(g) | 4 | 13 |

    产品特点和优势


    树脂耦合器
    - 低成本
    - 便于安装
    - 轻量化,对驱动系统负荷小
    金属耦合器
    - 高扭转刚度,适用于高分辨率
    - 允许较大的传输扭矩
    根据不同的应用需求,树脂耦合器适合低分辨率应用,而金属耦合器则适用于需要更高精度的应用。例如,在需要快速加减速的应用场合,或者对于起始扭矩较高的编码器,金属耦合器可以提供更高的可靠性。

    应用案例和使用建议


    - 机器人系统: 在机器人关节位置反馈中使用高分辨率金属耦合器,以确保精确的运动控制。
    - 伺服系统: 使用法兰盘进行稳定安装,特别是在要求高速度、高精度的环境中。

    使用建议:
    - 在高振动环境下,考虑使用金属耦合器以增强系统的稳定性。
    - 确保正确的轴向和径向对齐,以避免因长时间运行造成的磨损。

    兼容性和支持


    该旋转编码器及相关配件与多种型号兼容,包括E6B2-C、E6C2-C、E6D-C等。详细兼容性表请参见手册第2页。厂商提供了相应的技术支持和服务,包括12个月的质量保证期。购买前请联系当地代表确认具体应用需求和产品规格。

    常见问题与解决方案


    - 问题: 安装时出现偏移。
    - 解决方案: 确保正确校准所有连接点,遵循手册中的安装指南。
    - 问题: 耦合器损坏。
    - 解决方案: 检查是否有超出允许的负载和轴向偏移,必要时更换为更高刚度的耦合器。

    总结和推荐


    欧姆龙提供的旋转编码器及相关配件在工业自动化应用中表现出色。金属耦合器尤其适合于高分辨率和高精度要求的场合,而树脂耦合器则适用于成本敏感的应用。通过合理选择配件和遵循手册中的建议,可以有效提升系统的稳定性和使用寿命。强烈推荐在需要高精度和高可靠性的自动化设备中使用欧姆龙的产品。

E69-C10B参数

参数
长*宽*高 26.2mm*22mm*22mm
零件状态 在售
包装方式 散装

E69-C10B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E69-C10B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 传感器配件 OMRON/欧姆龙 E69-C10B E69-C10B数据手册

E69-C10B封装设计

查看详情并下载
Symbol
Footprint
3D Model
