XM3C-0922-502

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron D型连接器, XM3C系列, 公插, DB9针, 通孔安装, 直角主体
供应商型号: 653-XM3C-0922-502
供应商: Mouser
标准整包数: 1

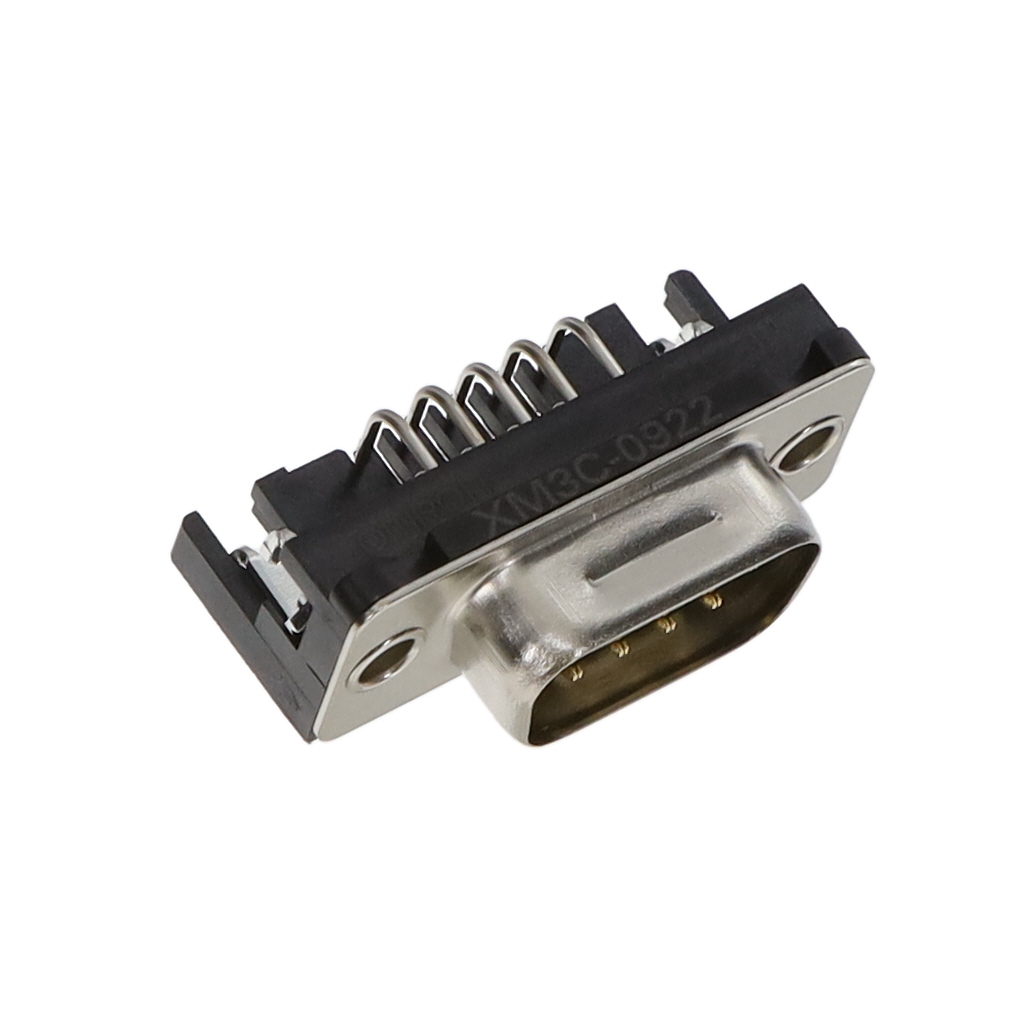

OMRON/欧姆龙 D-Sub 连接器 XM3C-0922-502

XM3C-0922-502概述


    产品简介


    D-sub连接器是一种广泛应用于办公自动化接口的电子元件。这类连接器设计紧凑且坚固,具有屏蔽电磁干扰(EMI)的功能,适用于需要高稳定性的场合。它们的主要类型包括插座和插头,能够通过直角或水平方向的引脚与电路板或其他设备进行连接。由于其多功能性和可靠性,D-sub连接器被广泛应用于工业控制、通讯设备和各种消费电子产品中。

    技术参数


    基本规格
    - 型号:XM3B、XM3B-F、XM3C、XM3F、XM3A、XM3D
    - 类型:插座和插头,分为直角引脚(DIP)、水平引脚(DIP)和焊接杯(Solder Cup)
    - 外观:分为插座和插头两种形式
    - 电线适用范围:AWG 22到28的实心或绞合线
    额定值和特性
    - 额定电流:3A至5A
    - 额定电压:300VAC
    - 接触电阻:最大15毫欧(在20mV,100mA条件下)
    - 绝缘电阻:最小1000兆欧(在500VDC条件下)
    - 介电强度:1000VAC持续1分钟(泄漏电流:最大1mA)
    使用环境
    - 工作温度:直角连接型为-55°C到105°C(无冰霜),直线连接型为-25°C到85°C
    - 屏蔽性能:面板安装时最小屏蔽效果为25dB(30MHz到900MHz),电路板上为20dB(同频段)
    其他关键参数
    - 总插入力:最大终端数量乘以3.33N
    - 拔出力:最小为0.29N(直径0.99mm)
    - 插拔次数:可达200次
    - 安装孔尺寸:Φ3.2 ±0.1 mm,Φ1 ±0.1 mm

    产品特点和优势


    1. 抗EMI屏蔽:有效的电磁干扰防护,适合于噪声环境中使用。
    2. 空间节省设计:多孔、铁芯连接器提供紧凑的空间设计,尤其适合高频应用。
    3. 耐久性:金属化的塑料罩提供了优异的抗噪音保护,适合长时间使用。
    4. UL标准认证:符合美国安全标准,增加产品的可靠性和市场认可度。
    5. 环保合规:RoHS符合,适用于全球市场。

    应用案例和使用建议


    应用案例
    D-sub连接器常用于工业控制、计算机网络、医疗设备等领域。例如,在一个工业控制系统中,D-sub连接器可以用来连接传感器和执行机构,确保数据的准确传输。
    使用建议
    - 在使用过程中应注意连接器的插拔次数,避免过度使用导致损坏。
    - 对于高频率的应用,建议使用带有铁芯的连接器,提高抗噪声能力。
    - 定期检查连接器的安装紧固情况,保证信号传输稳定。

    兼容性和支持


    - 兼容性:D-sub连接器与不同类型的电缆和接线端子兼容,可以灵活应用于多种场景。
    - 支持:制造商提供详尽的技术文档和配件清单,确保用户能够顺利安装和维护产品。此外,还提供专业技术支持和售后服务。

    常见问题与解决方案


    问题1:连接器插拔困难
    解决方案:检查插头和插座是否清洁,并确保连接器正确对齐。
    问题2:接触不良
    解决方案:更换磨损或损坏的连接器部件,确保所有零件都安装正确并紧固。
    问题3:EMI问题
    解决方案:确认所有接地端子连接良好,必要时增加屏蔽层或使用抗干扰连接器。

    总结和推荐


    D-sub连接器XM3/XM2S系列凭借其卓越的性能、高度的可靠性和广泛的适用范围,成为市场上备受欢迎的选择。这些连接器不仅在工业自动化领域表现优秀,也在通信设备和消费电子产品中得到了广泛应用。考虑到其全面的技术参数和广泛的兼容性,我们强烈推荐这些连接器给需要高可靠性和强抗干扰能力的项目。无论是新开发还是替换现有系统,D-sub连接器都是一个值得信赖的选择。

XM3C-0922-502参数

参数
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 9pin
类型 Male Pins,Plug
长*宽*高 30.8mm(长度)*18.5mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 托盘

XM3C-0922-502厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3C-0922-502数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3C-0922-502 XM3C-0922-502数据手册

XM3C-0922-502封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.35 ¥ 87.4575
10+ $ 8.558 ¥ 72.3151
25+ $ 7.0524 ¥ 59.5928
50+ $ 6.7392 ¥ 56.9462
90+ $ 6.7284 ¥ 56.855
270+ $ 5.3445 ¥ 45.161
540+ $ 5.145 ¥ 43.4753
库存: 90
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.45
