首页  >  产品百科  >  XM3F-2520

XM3F-2520

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron D型连接器, XM3F系列, 母座, DB25针, 通孔安装, 直向主体
供应商型号: J-OMRO-0112342
供应商: Chip1stop
标准整包数: 1

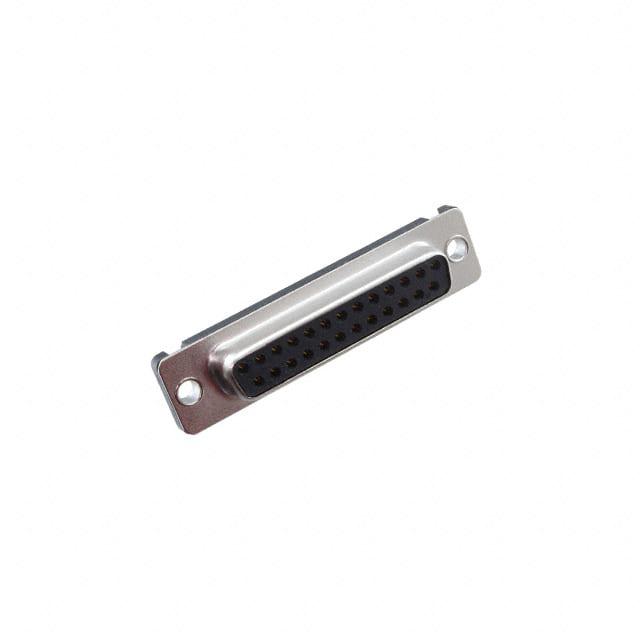

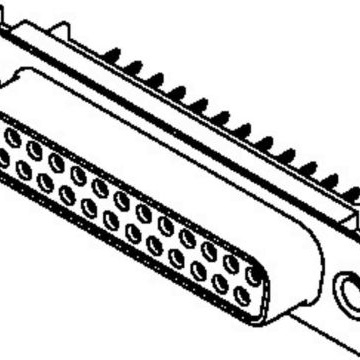

OMRON/欧姆龙 D-Sub 连接器 XM3F-2520

XM3F-2520概述


    产品简介


    D-sub连接器是一种广泛应用于办公自动化接口的电子元器件。该系列主要包括两种型号:XM3B和XM3B-F,这两种型号都具备直角DIP端子。此外还有其他几种变体,如XM3C(带直角DIP端子的插头)、XM3F(带直角DIP端子的插座)和XM3A(带焊杯端子的插头)等。这些连接器具有多种应用领域,包括工业控制、医疗设备、通信系统等。

    技术参数


    - 额定电流:5A(XM3B)、3A(XM3B-F)
    - 额定电压:300VAC
    - 接触电阻:最大15mΩ(在20mV、100mA条件下)
    - 绝缘电阻:最小1000MΩ(在500VDC条件下)
    - 耐压强度:1000VAC持续1分钟(泄漏电流最大1mA)
    - 总插入力:终端数x3.33N最大
    - 拔出力:最小0.29N(直径0.99mm的引脚)
    - 插入耐久性:200次
    - 适用温度范围:工作温度范围为-55°C至105°C(无冰冻条件),储存温度范围为-25°C至85°C
    - 屏蔽性能:安装在面板上时,屏蔽效果为25dB(30MHz至900MHz)

    产品特点和优势


    1. EMI屏蔽:所有型号均具备EMI屏蔽功能,确保信号传输的稳定性。
    2. 空间节约设计:XM3B-F型号采用多孔、铁芯设计,适合高频率下的噪声保护。
    3. 坚固耐用:XM2S型号采用金属化塑料罩,提供了出色的抗噪性能。
    4. 符合标准:所有产品均符合UL认证标准(No. E103202)。
    5. 环保材料:RoHS兼容,使用无害材料制造。
    6. 多样的固定和接地装置:提供多种固定方式和接地选项,便于安装和使用。

    应用案例和使用建议


    应用案例
    这些连接器常用于办公自动化系统中,例如网络设备、工业控制设备和医疗设备等。具体来说,它们可以用于路由器、交换机、服务器和医疗监测设备等场合。
    使用建议
    - 在选择连接器时,根据具体的应用需求选择合适的型号。例如,对于高频率环境,建议使用XM3B-F型号。
    - 安装过程中,确保正确的固定方式和接地装置以提高连接的稳定性和可靠性。
    - 在高湿度或极端温度环境下使用时,建议定期检查连接器的状态并进行维护。

    兼容性和支持


    这些连接器具有良好的兼容性,可以与其他常见的电子元器件和设备配套使用。厂商还提供了丰富的配件支持,如各种锚点和接地装置,确保安装的便利性和可靠性。同时,制造商还提供全面的技术支持和售后服务,帮助客户解决任何技术问题。

    常见问题与解决方案


    1. 接触不良:确保连接器正确安装且端子未受损。可以尝试重新插拔连接器,或者更换端子。
    2. 屏蔽效果不佳:检查接地是否良好。确认所有接地装置正确安装并且连接可靠。
    3. 耐压不足:检查连接器是否符合特定应用的要求。如果需要更高的耐压能力,可以选择更高级别的型号。
    4. 安装复杂:建议按照手册中的安装指南进行操作,并使用适当的工具和固定装置。如需进一步指导,可联系技术支持团队。

    总结和推荐


    总体而言,D-sub连接器XM3/XM2S系列具备坚固耐用、屏蔽效果优异、符合标准、多种固定和接地选项等优点,非常适合各类电子设备的接口应用。其广泛的兼容性和完善的支持服务也使其成为市场上颇具竞争力的产品。因此,强烈推荐这些连接器用于需要高可靠性的电子设备中。

XM3F-2520参数

参数
额定电流 5A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

XM3F-2520厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3F-2520数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3F-2520 XM3F-2520数据手册

XM3F-2520封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7565 ¥ 40.1924
10+ $ 4.242 ¥ 35.8449
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.19
