XW4M-04D2-H1DS

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST66394588
供应商: 海外现货
标准整包数: 1

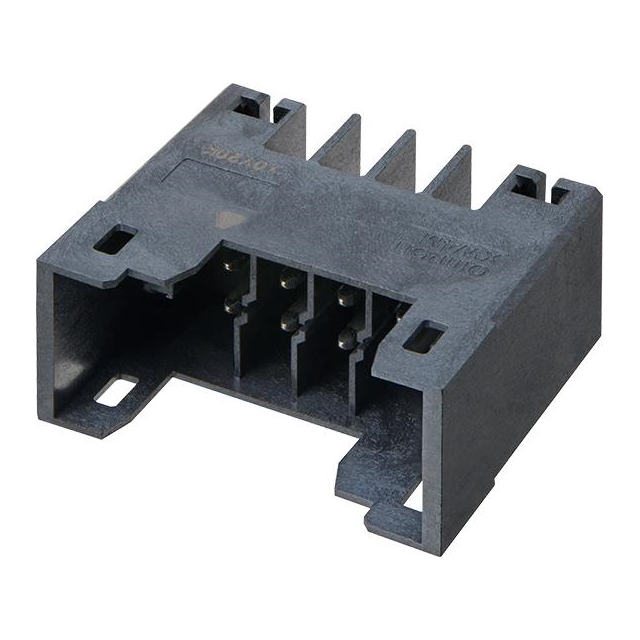

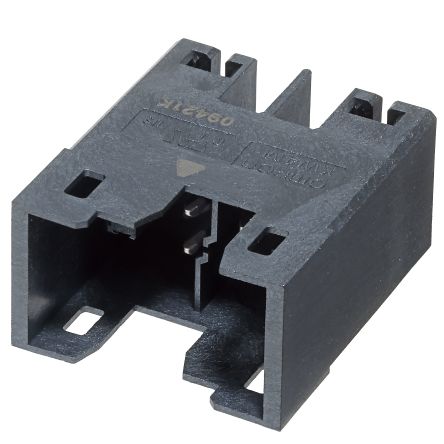

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-04D2-H1DS

XW4M-04D2-H1DS概述

    XW4M/XW4N 3.5mm-pitch Push-in Terminal Block PCB Connectors

    产品简介


    XW4M/XW4N 3.5mm-pitch Push-in Terminal Block PCB Connectors 是一种创新设计的连接器,旨在大幅提升连接器插入和移除的效率,简化电缆接线操作。这些连接器广泛应用于工业自动化、通讯设备及各类需要高可靠性和高效率的电路板连接场合。

    技术参数


    - 额定电压:IEC 160 V(III/3),UL 300 V
    - 额定电流:8 A
    - 适用导线范围:固态线材 0.2 mm² 至 1.5 mm²;绞合线材 0.2 mm² 至 1.5 mm²(带或不带塑料套管)
    - 绝缘耐压:1,600 VAC 1分钟(泄漏电流≤1 mA)
    - 适用温度范围:工作环境 -40℃至100℃,储存环境 -40℃至70℃
    - 插拔次数:100次
    - 认证标准:UL1059 (File No.E245101),CSA (C22.2No.158),IEC 60947-7-4

    产品特点和优势


    - 易于插入和拔出:独特的连接结构确保了高接触可靠性,显著提高“检查”、“组装”和“维护”的效率。
    - 兼容焊接回流:支持通孔回流焊接,适合再流焊接工艺。
    - 易于识别引脚:顶部标准标记,无需额外空间用于标识引脚,简化装配过程。
    - 免手持操作:通过释放孔保持螺丝刀插入,提高接线效率。

    应用案例和使用建议


    XW4M/XW4N系列连接器非常适合于高密度电路板上的接线需求。例如,在制造过程中可以用来连接各种传感器、执行器及其他电子组件。为了保证最佳效果,建议在连接线缆时遵守以下步骤:
    1. 插入线缆:将导线直接插入终端块,直到末端触及终端块。如果导线太细难以连接,可使用带有一定角度的螺丝刀辅助插入。
    2. 去除线缆:同样使用螺丝刀按住释放孔,然后拔出导线。
    此外,为确保系统长期稳定运行,定期检查和清洁连接点是必要的,尤其是在极端环境条件下使用时。

    兼容性和支持


    XW4M/XW4N系列产品适用于多种标准工具,如XW4Z-00B螺丝刀。厂商提供了详细的使用说明和技术支持,确保客户能够顺利安装和使用这些产品。如有任何疑问,可以通过制造商的服务渠道获取帮助。

    常见问题与解决方案


    1. 问题:导线如何正确插入?
    - 解决方案:确保导线插入到指定深度,使用适当的角度和力度插入。
    2. 问题:如何防止导线损坏?
    - 解决方案:避免过度弯曲或拉伸导线,按照手册中的指示进行连接。
    3. 问题:存储环境需要注意什么?
    - 解决方案:避免存放在高温、高湿度或有害气体环境中,同时注意避免阳光直射和振动。

    总结和推荐


    总体而言,XW4M/XW4N 3.5mm-pitch Push-in Terminal Block PCB Connectors 在提升接线效率和可靠性方面表现出色,尤其适用于自动化生产环境。这些连接器符合严格的国际安全标准,具备良好的环境适应性,是一款值得信赖的产品。因此,对于需要高效、可靠的电路板连接解决方案的应用场合,强烈推荐使用XW4M/XW4N系列连接器。

XW4M-04D2-H1DS参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XW4M-04D2-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-04D2-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-04D2-H1DS XW4M-04D2-H1DS数据手册

XW4M-04D2-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
