XM2S-3712

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙

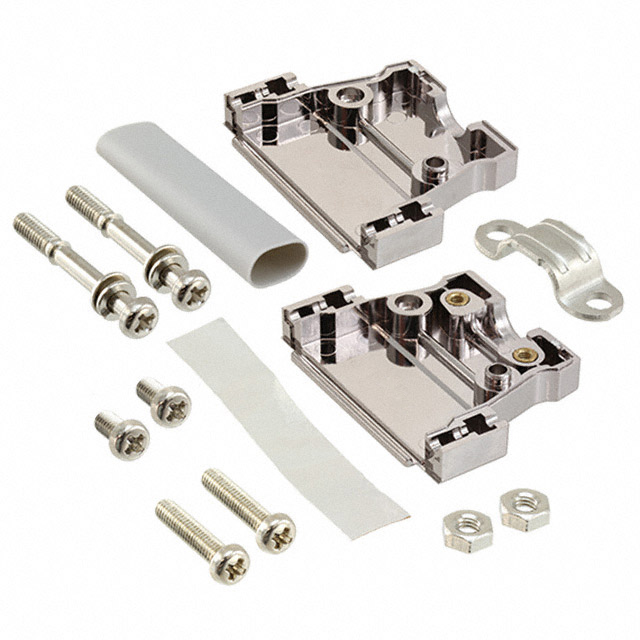

产品描述: Omron 37针D-Sub外壳 XM2S系列, 标准 D-Sub连接器, 直向出线, C尺寸, 银色
供应商型号: CSJ-ST64467601
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM2S-3712

XM2S-3712概述

    D-sub Connectors XM3/XM2S 技术手册

    产品简介


    D-sub 连接器广泛应用于办公自动化系统及其他需要高可靠性的接口场合。这些连接器具备屏蔽性能,能够有效防止电磁干扰(EMI)。它们具有坚固紧凑的设计,能够提供卓越的抗噪声性能,特别是在高频应用中。此外,D-sub 连接器符合 UL 标准,并且完全符合 RoHS 规范。

    技术参数


    - 额定电流:5A(对于某些型号为3A)
    - 额定电压:300VAC
    - 接触电阻:最大15 mΩ(在20mV,100mA条件下)
    - 绝缘电阻:最小1,000 MΩ(在500VDC条件下)
    - 耐压强度:1,000 VAC持续1分钟(最大泄漏电流1mA)
    - 总插入力:每个触点最大3.33N
    - 拔出力:最小0.29N(直径0.99mm)
    - 插入寿命:200次
    - 环境温度范围:-55°C至105°C(无结冰),-25°C至85°C

    产品特点和优势


    1. 抗电磁干扰:设计用于屏蔽EMI,适用于高可靠性要求的应用环境。
    2. 空间节省设计:多孔、铁芯连接器(XM3B-F)能够节省空间并提供出色的高频噪声保护。
    3. 优越的防护能力:金属化塑料罩(XM2S)能够在紧凑的空间内提供优异的噪声防护。
    4. 符合行业标准:符合UL标准(认证号E103202)。
    5. 多种安装选项:提供了各种锚和接地装置,便于适应不同的安装需求。

    应用案例和使用建议


    - 办公自动化:适用于打印机、扫描仪和其他办公设备的接口连接。
    - 工业控制:适用于自动化生产线、机器人控制系统等需要高可靠性的应用。
    - 仪器仪表:适用于测量仪器、医疗设备等对信号传输稳定性和精度要求高的设备。
    使用建议:
    - 在高温环境中使用时,确保连接器周围有足够的通风。
    - 在高振动环境下,使用适当的固定装置以避免松动。

    兼容性和支持


    - 兼容性:这些连接器可以与其他D-sub连接器及配件兼容。
    - 支持服务:厂商提供了详细的技术支持和维护文档,用户可以通过官方渠道获取帮助。

    常见问题与解决方案


    - 问题:连接器无法正确插入。
    - 解决方案:检查连接器与插座的型号是否匹配,确保插入方向正确。

    - 问题:接触不良。
    - 解决方案:清洁接触面,确保没有灰尘或污染物影响连接。

    总结和推荐


    D-sub 连接器 XM3/XM2S 系列以其卓越的屏蔽性能、高可靠性及多样化的安装选项,成为办公自动化及工业控制领域不可或缺的选择。无论是办公设备还是高精度的工业应用,它们都能提供稳定的信号传输。强烈推荐在需要高可靠性的应用场景中使用。

XM2S-3712参数

参数
额定电流 -
排数 -
触头镀层 -
外壳材料 -
针脚数 37pin
类型 D-Sub Backshells
颜色 银色
端接 -
零件状态 在售
包装方式 散装

XM2S-3712厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM2S-3712数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM2S-3712 XM2S-3712数据手册

XM2S-3712封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.0383 ¥ 101.964
库存: 198
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.96
直接购买
加入购物车
