D2HWC221HBYOMR

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: D2HWC221HBYOMR
供应商: Master
标准整包数: 10
OMRON/欧姆龙  D2HWC221HBYOMR

D2HWC221HBYOMR概述

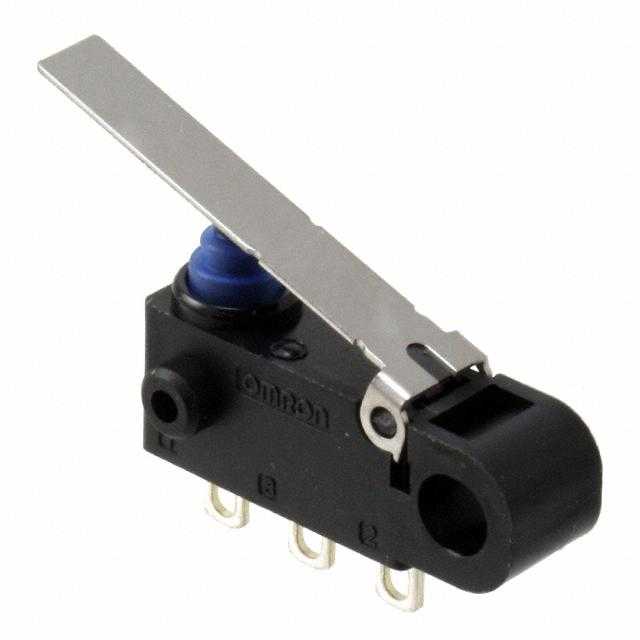

    D2HW Sealed Ultra Subminiature Basic Switch 技术手册

    产品简介


    D2HW系列是超小型密封式基本开关,以其卓越的性能和可靠性广泛应用于多个行业。此款开关是业界最小的密封型弹跳动作开关,提供了非常长的操作行程,确保可靠的开闭动作。产品适用于机械模块的小型化设计,并采用环保材料制造,符合RoHS标准。

    技术参数


    - 型号编号:D2HW-@@@@@@@
    - 封装结构:多种封装结构可供选择,包括无柱、柱右侧、柱左侧、M3螺纹固定等。
    - 额定电压:直流电5V到12V
    - 额定电流:直流电1mA到2A
    - 触点形式:单刀双掷(SPDT)、单刀单掷常闭(SPST-NC)、单刀单掷常开(SPST-NO)
    - 安装终端:直角端子、斜角端子、焊接端子、线缆端子等
    - 标准认证:UL(UL1054)、CSA(C22.2 No.55)
    - 额定操作速度:1 mm至500 mm/s(对于针形推杆模型)
    - 额定操作频率:30次/分钟
    - 绝缘电阻:初始值最大100兆欧(使用500伏直流绝缘测试仪)
    - 接触电阻:初始值最大100毫欧(终端模型),最大150毫欧(线缆端子模型)
    - 耐振性:10到55赫兹,双幅1.5毫米
    - 抗冲击性:最大1000米/秒²(约100G)
    - 使用寿命:机械操作100万次,电气操作10万次
    - 防护等级:IEC IP67(不包括端子模型)
    - 工作温度范围:-40°C至+85°C(最高湿度为60%)

    产品特点和优势


    - 超小型设计:D2HW系列的体积仅为传统型号的78%,非常适合机械模块的小型化设计。
    - 高可靠性:提供较长的触发行程,确保稳定可靠的开关动作。
    - 环保材料:所有型号均为无铅材料,符合RoHS标准,更加环保。
    - 广泛适用性:提供多种触点形式和安装终端选项,适合不同应用需求。

    应用案例和使用建议


    D2HW系列被广泛应用于工业自动化、家用电器、医疗设备、汽车电子等领域。例如,在智能家居系统中,它可用于控制灯具开关;在工业机器人中,它用于精确位置检测。为了充分发挥其性能,建议进行适当的安装,例如使用合适的安装孔尺寸和位置,确保最佳操作条件。

    兼容性和支持


    - 兼容性:D2HW系列与市场上大多数标准连接器兼容,方便与其他电子元件和设备集成。
    - 技术支持:OMRON为其产品提供全面的技术支持,用户可以通过咨询销售代表获取更多信息。

    常见问题与解决方案


    - 问题1:如何判断接触电阻是否正常?
    - 解答:参考手册中的接触电阻指标,使用绝缘测试仪进行测量。
    - 问题2:如何正确安装D2HW系列?
    - 解答:参考手册中的安装结构和参考位置,确保安装孔尺寸和位置准确无误。
    - 问题3:如何确保产品的长期可靠性?
    - 解答:遵循手册中的操作条件,定期检查和维护,以确保产品长时间可靠运行。

    总结和推荐


    D2HW系列超小型密封式基本开关凭借其紧凑的设计、高可靠性和广泛的适用性,在多个行业中表现出色。对于需要小尺寸且高性能开关的应用场合,D2HW系列是一个理想的选择。因此,强烈推荐在需要高性能微型开关的项目中使用此系列产品。

D2HWC221HBYOMR厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2HWC221HBYOMR数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 D2HWC221HBYOMR D2HWC221HBYOMR数据手册

D2HWC221HBYOMR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.6335 ¥ 22.3057
100+ $ 2.3871 ¥ 19.8478
250+ $ 2.2472 ¥ 18.6747
500+ $ 2.1206 ¥ 17.3652
1000+ $ 2.0573 ¥ 16.8468
2500+ $ 1.6986 ¥ 13.9094
5000+ $ 1.6669 ¥ 13.6503
7500+ $ 1.6669 ¥ 13.6503
库存: 500
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 223.05
直接购买
加入购物车
