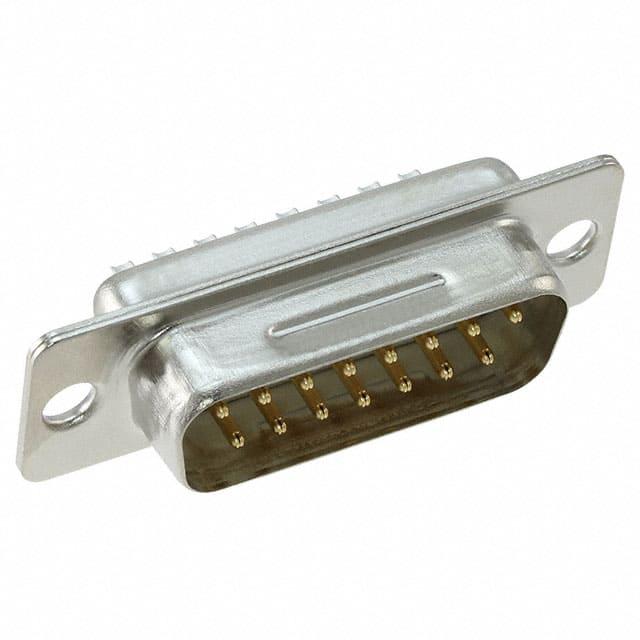

XM3A-1521

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron D型连接器, XM3A系列, 公插, DB15针, 面板安装, 直向主体
供应商型号: CSJ-ST64467571
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM3A-1521

XM3A-1521概述

    D-sub Connectors XM3/XM2S 技术手册

    产品简介


    D-sub Connectors 是一种广泛应用于办公自动化和界面连接领域的电子元件。这类连接器通过提供卓越的电磁干扰(EMI)屏蔽能力和多种电气特性,确保了高可靠性连接。它们主要用于计算机系统、通信设备、工业控制设备以及其他需要可靠数据传输的应用场合。

    技术参数


    D-sub Connectors 的技术规格如下:
    - 额定电流:插座(XM3B、XM3B-F)为5A,直角插头(XM3C)为3A。
    - 额定电压:300 VAC。
    - 接触电阻:最大15 mΩ(20 mV,100 mA)。
    - 绝缘电阻:最小1,000 MΩ(500 VDC)。
    - 介电强度:1,000 VAC持续1分钟(漏电流最大1mA)。
    - 总插入力:终端数量乘以3.33 N。
    - 拔出力:对于直径0.99 mm的导线,最小0.29 N。
    - 插拔次数:最多可达200次。
    - 工作温度范围:面板安装型:-55°C 至 105°C;电路板安装型:-25°C 至 85°C。
    - 屏蔽性能:面板安装:30至900 MHz时至少25 dB;电路板安装:30至900 MHz时至少20 dB。

    产品特点和优势


    1. EMI屏蔽:D-sub Connectors 采用金属外壳和屏蔽设计,有效抵抗外部电磁干扰。
    2. 紧凑设计:多种孔位和频率设计使得这些连接器适合空间受限的应用。
    3. 坚固耐用:采用优质材料和坚固的设计,能够承受恶劣的工业环境。
    4. 兼容性:适用于各种标准安装,如9针和25针等,符合多项国际标准(如JIS X 5101和UL认证)。
    5. RoHS合规:环保设计,符合RoHS指令要求。

    应用案例和使用建议


    这些连接器常用于计算机网络、工业自动化、机器人系统等场合。例如,在一台复杂的工业控制系统中,可以使用 D-sub Connectors 来连接不同模块和传感器,确保数据传输的稳定性和抗干扰能力。
    使用建议:
    - 在选择合适的型号时,根据具体应用需求(如接口类型、电缆尺寸等)进行选择。
    - 确保连接器正确接地,以提高屏蔽效果。
    - 定期检查连接器,以确保长期稳定的连接质量。

    兼容性和支持


    D-sub Connectors 可与多种标准的电缆和其他电子元件配套使用。厂商提供了广泛的配件,如锚点和接地装置,以满足不同的安装需求。同时,厂家提供技术支持和维护服务,确保用户能够获得全面的技术支持。

    常见问题与解决方案


    1. 接触不良:检查是否有灰尘或腐蚀,及时清洁连接器。
    2. 屏蔽效果不佳:确保所有接地部件正确安装并紧密接触。
    3. 机械损坏:避免过度弯曲电缆或施加过大的压力,以防止损坏连接器。

    总结和推荐


    D-sub Connectors XM3/XM2S 是一款多功能、高可靠性的连接器,非常适合需要抗干扰和高稳定性的应用场景。它们不仅具备出色的电气性能,还具有良好的环境适应性和长寿命。综上所述,强烈推荐使用 D-sub Connectors XM3/XM2S 连接器,以确保系统的高效运行和稳定性能。

XM3A-1521参数

参数
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 15pin
类型 Male Pins,Plug
颜色 白色
端接 焊盘
额定电流 5A
长*宽*高 39mm(长度)*14.15mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XM3A-1521厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3A-1521数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3A-1521 XM3A-1521数据手册

XM3A-1521封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8683 ¥ 75.1145
库存: 137
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.11
直接购买
加入购物车
