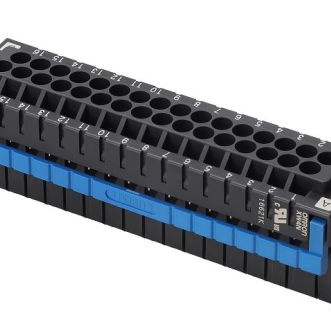

XW4N-32D2-S

厂牌: OMRON/欧姆龙
产品描述: Terminal Block Socket
供应商型号: 3697996
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 接线座- 接头/插头和插口 XW4N-32D2-S

XW4N-32D2-S概述


    产品简介


    产品类型: 3.5mm间距推入式终端块PCB连接器
    主要功能:
    - 大幅提高接插件插入和移除的效率,提升线缆布线的速度和可靠性。
    - 独特的接插件锁紧结构,实现轻松接插和高接触可靠性。
    - 兼容通孔回流焊接工艺,适用于回流焊接。
    - 标准针数印刷于插座顶部表面,无需额外的空间进行针号识别。
    - 通过“免手部操作”机制,保持螺丝刀插入,进一步提升接线效率。
    - 提供带编码键选项,防止错误插入。
    应用领域:
    - 工业控制
    - 机械设备
    - 汽车电子
    - 通讯设备
    - 消费电子产品

    技术参数


    | 参数 | 值 |

    | 推荐适用导线范围 | 实心导线:0.2mm²至1.5mm²
    绞合导线:0.2mm²至1.5mm²
    带塑料套管的绞合导线:0.2mm²至0.75mm² |
    | 剥离长度 | 9.5mm以上 |
    | IEC额定电压 | 160V |
    | UL额定电压 | 300V(仅限XW4N-@@D@-@、XW4M-@@D1-@@D@)
    150V(仅限XW4M-@@D2-@@D@) |
    | UL额定电流 | 8A |
    | 耐压测试电压 | 1600VAC,1分钟(最大泄漏电流:1mA) |
    | 适用工具 | XW4Z-00B |
    | 工作温度范围 | -40°C至100°C(无冷凝或结冰条件) |
    | 存储温度范围 | -40°C至70°C(无冷凝或结冰条件) |
    | 连接时的工作湿度范围 | 5%至85%RH |
    | 连接时的存储湿度范围 | 5%至70%RH |
    | 插拔寿命 | 100次 |

    产品特点和优势


    - 高效插拔: 采用独特的锁紧机构,实现快速且可靠的插拔操作。
    - 高接触可靠性: 确保在各种应用条件下具有稳定的电接触性能。
    - 兼容性: 可兼容回流焊,适合大批量自动化生产。
    - 易识别: 标准针数印在顶部表面,易于辨识。
    - 防误插: 提供可选的编码键,确保正确的接插位置,防止错误插入。
    - 环保材料: 采用符合RoHS标准的材料制造,更加环保。

    应用案例和使用建议


    应用案例:
    这些连接器广泛应用于工业控制系统中,例如电机控制板、传感器接口、机器人系统等。它们能够简化安装过程,提高系统的可靠性和工作效率。
    使用建议:
    1. 严格遵守建议适用导线范围: 确保导线规格与连接器的推荐范围匹配,避免因导线过细导致连接不可靠。
    2. 正确的剥线方法: 严格按照手册建议的剥离长度进行处理,确保良好的电接触。
    3. 合理应用防误插功能: 在可能的情况下使用编码键,以避免错误的接插,确保系统的安全性。

    兼容性和支持


    - 兼容性: 这些连接器与相应的配套插头和插座完全兼容,适用于大多数通用的PCB设计。
    - 技术支持: 制造商提供详细的技术文档、配件及使用指导,帮助客户正确安装和使用这些连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线不易插入 | 确认导线规格符合要求,必要时使用螺丝刀辅助插入 |
    | 插拔过程中产生噪音 | 检查连接器是否牢固安装,必要时重新插入 |
    | 连接不稳定 | 重新剥线并确保插入到位,确认接触良好 |

    总结和推荐


    综上所述,3.5mm间距推入式终端块PCB连接器是一款高性能、高可靠性的产品。它具备出色的接触可靠性、高效的插拔性能,同时具有良好的兼容性和丰富的保护措施。这些特性使其在工业应用中具有极高的市场竞争力。
    因此,我们强烈推荐这款连接器给需要高可靠性和效率的应用场景。无论是工业自动化、汽车电子还是消费电子产品,这些连接器都能提供卓越的性能表现。

XW4N-32D2-S参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XW4N-32D2-S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-32D2-S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4N-32D2-S XW4N-32D2-S数据手册

XW4N-32D2-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
