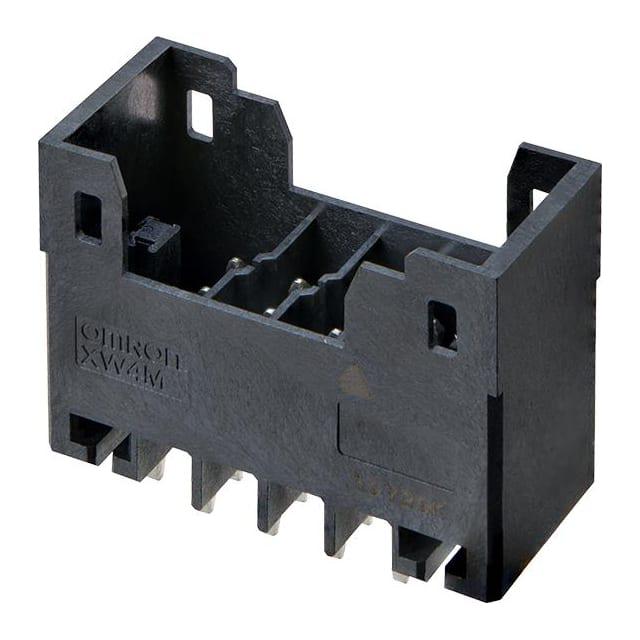

XW4M-16D2-V1DS

厂牌: OMRON/欧姆龙
产品描述: Push-in Terminal Block PCB Connector
供应商型号: CSJ-ST48752093
供应商: 海外现货
标准整包数: 1

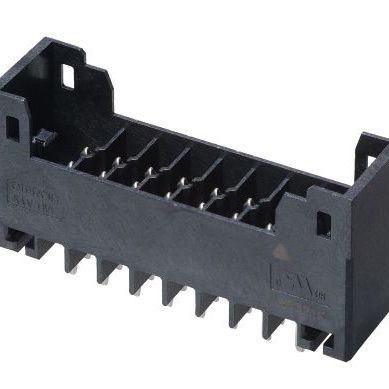

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-16D2-V1DS

XW4M-16D2-V1DS概述

    XW4M/XW4N 技术手册解析

    1. 产品简介


    XW4M/XW4N 系列 是一款3.5毫米间距的推入式端子块PCB连接器。它们旨在提高连接器插入和移除效率及电缆布线效率。这些连接器采用独特的接合结构,确保了接触的可靠性和高效性,特别适用于“检查”、“装配”和“维护”任务。此外,它们还兼容通孔回流焊工艺,便于表面贴装技术(SMT)使用。

    2. 技术参数


    - 额定参数:电压160V,电流8A(适用标准IEC);电压300V,电流8A(适用于XW4N系列)。
    - 使用范围:插头和插座之间的温度范围为-5°C到40°C,湿度范围为5%至70%RH。
    - 适用导线范围:单股导线截面面积0.2 mm²至1.5 mm²;绞合导线截面面积0.2 mm²至1.5 mm²(带塑料套管的0.2 mm²至0.75 mm²)。
    - 材料与表面处理:插头部分由LCP(UL94 V-0)制成,插座部分由PA(UL94 V-0)制成,连接部分为铜合金,并带有锡或金镀层。
    - 耐压性能:可承受1,600 VAC,持续时间1分钟(泄漏电流最大1mA)。

    3. 产品特点和优势


    独特功能和优势:
    - 高效的插拔:通过独特的接合结构,插拔操作简单且可靠,极大地提高了连接和维护的效率。
    - 兼容性强:适用于多种安装方式,如通孔回流焊接,使其在电路板组装时更为灵活。
    - 清晰标识:插头上的型号标记方便识别,无需额外空间用于电路板表面的标签。
    - 增强稳定性:具备“免手工具”机制,即使螺丝刀保持插入状态也能有效固定导线。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化:适合于复杂设备的电气连接,如机器人控制器。
    - 汽车电子:可用于车辆内部各种传感器和控制单元的连接。
    - 智能家居:适用于家庭自动化系统的信号传输。
    使用建议:
    - 确保导线插入正确位置,避免过度弯曲导线导致断裂。
    - 避免在潮湿或高温环境下使用,防止电气性能受影响。

    5. 兼容性和支持


    兼容性:
    - 可与多种标准电线和工具兼容,例如符合CRIMPFOX 6 PZ 6 ROTO标准的压接工具。
    - 附带螺丝刀(XW4Z-00B),专门用于XW4N系列。
    支持:
    - 厂家提供全面的技术文档和支持服务,以确保用户正确安装和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保正确插入,用力均匀,不要倾斜 |
    | 接触不良 | 检查导线是否损坏或插入不到位 |
    | 螺丝刀插入后无法取出 | 请按正确的步骤取出螺丝刀 |

    7. 总结和推荐


    综合评估:
    XW4M/XW4N系列以其高效便捷的操作、稳定的性能以及广泛的适用性在市场上具有很强的竞争力。适用于多种电子设备,尤其是在要求高可靠性和高效性的场合。
    推荐:
    鉴于其诸多优点,强烈推荐在需要高性能连接器的项目中使用XW4M/XW4N系列。无论是工业、汽车还是消费电子领域,这款产品都是一个可靠的选择。

XW4M-16D2-V1DS参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XW4M-16D2-V1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-16D2-V1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-16D2-V1DS XW4M-16D2-V1DS数据手册

XW4M-16D2-V1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
