XW5E-P1.5-1.2-1

产品分类: 接线座- 配件
厂牌: OMRON/欧姆龙

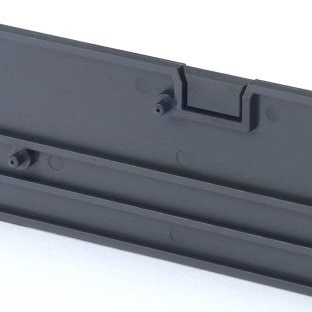

产品描述: Omron, XW5E 系列 端盖端盖, 使用于XW5G-P1.5-1.2-1 接地端子块、XW5T-P1.5-1.2-1 馈通端子块
供应商型号: 653-XW5EP1.51.21
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 接线座- 配件 XW5E-P1.5-1.2-1

XW5E-P1.5-1.2-1概述

    # 推进型接线端子块的技术手册

    1. 产品简介


    DIN轨道推进型接线端子块(型号:XW5T)是一种适用于现代工业控制面板的小巧紧凑型接线终端解决方案。这类产品通过“插入即用”技术大大简化了接线操作,同时提供了高可靠性连接。XW5T系列特别适合于需要减少控制面板空间的应用场景,如工业自动化系统、配电盘及各种控制装置中。
    主要功能和应用领域:
    - 支持直接插入裸线和带护套导线,无需工具辅助,实现快速安装。
    - 紧凑设计,宽度最低可达到3.5毫米,有助于大幅减小控制柜尺寸。
    - 高性能连接,具有良好的抗振动和抗冲击能力,确保长期稳定运行。
    - 广泛应用于工业控制、楼宇自动化、铁路交通等领域。

    2. 技术参数


    以下为XW5T系列接线端子块的主要技术规格:
    | 参数项 | 值 |

    | 工作电压范围 | IEC: 500V;UL: 300V |
    | 额定电流 | IEC: 17.5A @ 1.5mm²;UL: 15A @ SOL,10A @ STR |
    | 温度范围 | -40°C 至 +55°C |
    | 湿度范围 | 5%-95%,无冷凝 |
    | 螺钉规格 | 标准黄铜螺钉 |
    | 寿命 | 插拔次数 ≥ 50次 |
    | 尺寸(宽×高×深) | 3.5×45×30.5 mm至6.2×56.1×35.25 mm |
    | 认证标准 | cULus (UL 1059),IEC 60947-7-1 |
    其他支持特性:
    - 防护等级IP20,防止触电风险。
    - 兼容所有常规导线及带护套导线,满足多样化需求。

    3. 产品特点和优势


    XW5T系列推进型接线端子块具备多项独特的功能和显著优势:
    1. 紧凑设计:最小宽度仅3.5毫米,显著缩小控制面板的体积,节约空间。
    2. 易操作性:采用“手无须脱”的结构,方便使用螺丝刀插入和拆卸导线。
    3. 高可靠性:即使在振动或冲击环境下仍能保持稳定连接,提供长达50次插拔寿命。
    4. 安全保护:配备绝缘端盖,符合IEC和UL双重认证的安全标准。
    5. 高效连接:支持裸线和带护套导线的插入式连接,显著降低人工成本。
    这些特点使XW5T成为高度可靠且性价比极高的接线终端解决方案。

    4. 应用案例和使用建议


    典型应用场景:
    - 工业控制柜:用于连接传感器、执行器和控制器之间的信号线路。
    - 建筑电气系统:连接照明、电梯及电力分配单元。
    - 轨道交通设备:适合狭小空间内的布线需求。
    使用建议:
    1. 正确选择导线尺寸:根据实际电流负载,选择适当截面积的导线,并确保其能够承受最大额定电流。
    2. 遵循安装顺序:优先安装接地端子块(XW5G),再安装馈通端子块(XW5T)。
    3. 定期检查:长时间运行后,需对连接点进行目视检查以确保接触良好。

    5. 兼容性和支持


    XW5T系列接线端子块与OMRON的多种短杆配件(如XW5S系列)及名称标签完全兼容,便于扩展和定制化。此外,OMRON提供全面的技术支持和售后服务,包括产品培训和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入导线时感到阻力较大 | 确保导线切割长度适中,避免过长 |
    | 连接后出现松动现象 | 检查螺钉是否拧紧到位,必要时更换端子块 |
    | 设备震动导致接触不良 | 使用加强型固定夹进行加固 |

    7. 总结和推荐


    XW5T系列推进型接线端子块凭借其紧凑设计、高效连接和高可靠性,已经成为工业控制领域的理想选择。尤其适合需要节省空间和提升工作效率的应用场景。经过全面测试,我们强烈推荐此系列产品,无论是对于初次使用者还是资深工程师,XW5T都是一款值得信赖的优质产品。
    最终评价:非常推荐使用!

XW5E-P1.5-1.2-1参数

参数
零件状态 在售
包装方式 散装

XW5E-P1.5-1.2-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5E-P1.5-1.2-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 配件 OMRON/欧姆龙 XW5E-P1.5-1.2-1 XW5E-P1.5-1.2-1数据手册

XW5E-P1.5-1.2-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
