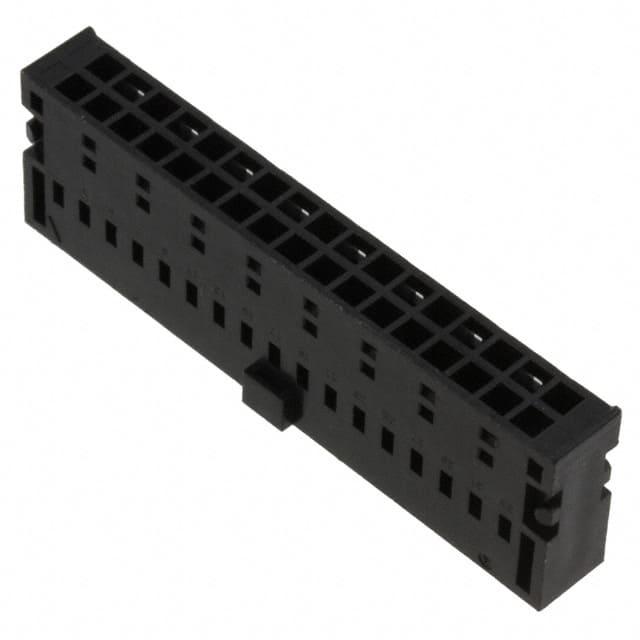

XG5N-341

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 34pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 47.74mm(长度)*6.1mm(高度)
供应商型号: CSJ-ST64467505
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N-341

XG5N-341概述

    新产品介绍:压接型MIL连接器插针

    产品简介


    本产品是专为离散线缆设计的压接式MIL连接器插针,型号为XG5N和XG5N-U。这些插针属于OMRON公司的MIL连接器系列,主要用于军事、航空和工业自动化等领域。它们能够实现高效可靠的电气连接,并且具备独特的单手插入锁紧功能,确保稳定连接。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 3 A/触点(适用于AWG22线缆)
    2 A/触点(适用于AWG24线缆)
    1 A/触点(适用于AWG26或AWG28线缆)|
    | 额定电压 | 250 VAC |
    | 接触电阻 | 最大20 mΩ(在20 mV,100 mA最大值下) |
    | 绝缘电阻 | 最小1,000 MΩ(在500 V DC下) |
    | 耐受电压 | 500 VAC持续60秒(泄漏电流:最大1 mA) |
    | 总插入力 | 每个触点最大1.96 N |
    | 单独拔出力 | 最小0.29 N |
    | 插入耐久性 | 50次 |
    | 工作温度范围 | -55到105°C(低温无冰霜) |
    材料和表面处理
    - 插座外壳:玻璃纤维增强PBT树脂(UL94 V-2),黑色
    - 锁紧杆:聚甲醛树脂(UL94 HB),黑色
    - 接触端:磷青铜镍基镀金(厚度0.15 μm)
    - 压接段:磷青铜镍基镀锡(厚度2.0 μm)
    应用电线
    | AWG No. | 导体构造(元素/直径) |

    | 22 | 17/0.16 |
    | 24 | 11/0.16 |
    | 26 | 7/0.16 |
    | 28 | 7/0.1272 |

    产品特点和优势


    - 易于安装:独特的单手插入锁紧功能使得安装更加便捷,适合需要快速更换连接器的应用。
    - 高可靠性:坚固耐用的设计,能够在恶劣环境中保持稳定的电气连接。
    - 节省空间:相较于之前的XG4A型号,可以节省高达24%的空间。
    - 宽温度范围:-55到105°C的工作温度范围,适应各种极端环境。

    应用案例和使用建议


    - 航空和军事应用:由于其高可靠性和广泛的温度适应性,这些插针非常适合用于飞行器和军用车辆的连接器系统。
    - 工业自动化:适用于各种工业自动化控制系统中的信号传输和电源供应。
    - 建议使用:确保使用正确的压接工具和适当的操作方法,以避免损坏插针。在进行连接时要检查接触电阻和绝缘电阻,确保连接质量。

    兼容性和支持


    - 兼容性:这些插针可与XG4C盒式插头和其他OMRON的MIL连接器系列产品兼容。
    - 支持服务:提供详细的安装和操作手册,以及专用的压接工具和接触移除工具。OMRON及其合作伙伴提供技术支持和服务。

    常见问题与解决方案


    1. Q: 插针无法正确插入?
    - A: 确认插入方向和工具使用方法。如果仍有问题,联系技术支持。
    2. Q: 接触电阻过高?
    - A: 检查接触表面是否有污染或损伤,清洁后重新压接。
    3. Q: 插针松动?
    - A: 确认锁紧杆是否正确安装并锁紧。如未解决,可能需要重新安装插针。

    总结和推荐


    总结:OMRON的XG5N和XG5N-U压接型MIL连接器插针具备出色的电气性能、可靠性和广泛的工作温度范围,特别适合于需要高可靠性的工业和军事应用。其独特的单手插入锁紧功能使其安装更加便捷。
    推荐:鉴于其优良的特性和广泛的应用范围,强烈推荐在需要高可靠性连接的应用中使用这款产品。无论是航空航天、工业自动化还是其他关键系统,它都是一个值得信赖的选择。

XG5N-341参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 34pin
类型 Receptacle
颜色 黑色
长*宽*高 47.74mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

XG5N-341厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
