XM3B-0942-132L

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Nickel Plated,Steel 5A 金 黑色 通孔安装,面板安装 30.8mm(长度)*18.4mm(高度)
供应商型号: CSJ-ST47962275
供应商: 海外现货
标准整包数: 1

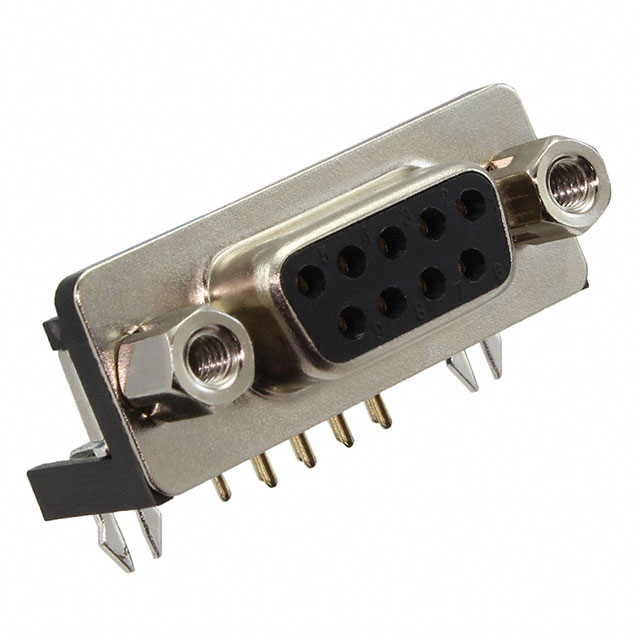

OMRON/欧姆龙 D-Sub 连接器 XM3B-0942-132L

XM3B-0942-132L概述

    D-Sub Connectors 技术手册概述

    1. 产品简介


    D-Sub Connectors 系列以其创新性和高性能而闻名,适用于多种电子设备中的信号传输需求。本系列包括几种不同的型号,如 XM3-L、XM2-L、XM4K 和 XM4L,适用于各种连接场合,尤其在需要高密度连接和稳定电气性能的应用场景中表现优异。这些连接器主要用于计算机、工业控制系统和通信设备中。

    2. 技术参数


    D-Sub Connectors 系列的技术规格如下:
    - 额定电流: 3 A(在20℃条件下)
    - 额定电压: 300 VAC
    - 接触电阻: 最大20 mΩ(在20 mV, 100 mA最大条件下)
    - 绝缘电阻: 最小1,000 MΩ(在500 VDC条件下1分钟)
    - 耐压能力: 1,000 VAC 1分钟(泄漏电流:最大1 mA)
    - 插拔次数: 100次
    - 工作温度: -25°C 至 105°C(低温时无结冰现象)

    3. 产品特点和优势


    - 易于识别螺钉直径: 连接器上标明了螺钉直径,便于现场快速安装和维修。
    - 简化组合结构: 通过减少锚点数量,使得连接器安装过程更加简便快捷。
    - 电磁干扰防护: 采用EMI/RFI屏蔽罩,有效降低电磁干扰。
    - 材料和结构: 外壳采用钢制,插针为磷青铜,确保了长期使用中的机械强度和电气性能。
    - 防静电设计: 锁紧针接地装置能够提供额外的安全保障,防止静电损坏。

    4. 应用案例和使用建议


    - 计算机接口: 常见于PC机箱后部的串口和并口连接。
    - 工业控制: 在自动化生产线中,用于连接传感器和执行器。
    - 通信设备: 用于数据交换和通信系统中,提供稳定可靠的信号传输。
    - 使用建议:
    - 在安装过程中,应使用正确的扭矩拧紧锁紧针和接地装置,以避免损坏。
    - 定期检查连接器的物理状态,确保没有松动或磨损。
    - 在进行自动焊接时,应严格按照设定的温度和时间参数操作。

    5. 兼容性和支持


    - 兼容性: 与标准的D-Sub插座和插头完全兼容,确保良好的互换性。
    - 技术支持: 制造商提供了详细的用户手册和技术支持,可以通过联系OMRON代表获取更多信息。

    6. 常见问题与解决方案


    - 问题1: 插入困难。
    - 解决方案: 确保插针和插座清洁,且插入方向正确。
    - 问题2: 接触不良。
    - 解决方案: 检查焊接质量和插针的完整性,必要时重新焊接或更换损坏部件。
    - 问题3: 频繁出现松动。
    - 解决方案: 重新调整锁定机构,确保所有螺钉已牢固固定。

    7. 总结和推荐


    综上所述,D-Sub Connectors 系列凭借其高可靠性、稳定的电气性能和简便的安装方式,在众多应用场景中表现出色。我们强烈推荐使用这些连接器来提升您的设备性能和可靠性。如果您有任何疑问或需要更多技术支持,请随时联系我们的客户服务团队。

XM3B-0942-132L参数

参数
额定电流 5A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
长*宽*高 30.8mm(长度)*18.4mm(高度)
安装方式 通孔安装,面板安装
零件状态 停产
包装方式 托盘

XM3B-0942-132L厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3B-0942-132L数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3B-0942-132L XM3B-0942-132L数据手册

XM3B-0942-132L封装设计

查看详情并下载
Symbol
Footprint
3D Model
