XG5N-141

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 14pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: CY-XG5N-141
供应商: 海外现货
标准整包数: 100

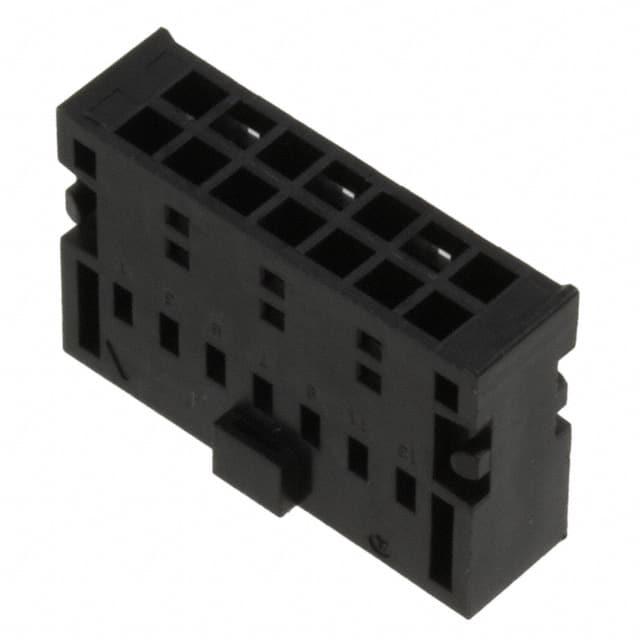

OMRON/欧姆龙 矩形连接器 - 外壳 XG5N-141

XG5N-141概述

    新产品:压接式MIL连接器插头(用于离散线)

    产品简介


    本产品是专为MIL连接器系列设计的压接式插头,适用于各种类型的电子设备。XG5N/U 插头的特点是采用OMRON独特的锁扣设计,能够实现单手插入并确保牢固锁定。这些插头广泛应用于工业控制、军事设备及通信系统等领域。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 每个触点3A(使用AWG22导线),2A(使用AWG24导线),1A(使用AWG26或AWG28导线) |
    | 额定电压 | 250 VAC |
    | 触点电阻 | 最大20 mΩ(在20 mV、100 mA最大值下) |
    | 绝缘电阻 | 最小1,000 MΩ(在500 V直流电压下) |
    | 耐压 | 500 VAC持续60秒(泄漏电流最大1mA) |
    | 总插入力 | 最大每个触点1.96 N |
    | 单个拔出力 | 最小0.29 N |
    | 插入耐久性 | 50次 |
    | 环境温度范围 | -55°C至105°C(低温无冰冻) |
    | 材料 | 外壳:增强纤维玻璃PBT树脂(UL94 V-2),黑色;锁钩:聚甲醛树脂(UL94 HB),黑色 |

    产品特点和优势


    XG5N/U压接式插头具有以下几个显著的优势:
    1. 独特的单手锁扣设计:用户可以轻松实现单手插入,并确保插头稳固锁定。
    2. 紧凑型设计:相较于XG4A,新设计的XG5N/U插头最多可节省24%的空间。
    3. 高可靠性:通过严格的测试确保了在各种环境下的稳定性和耐久性。
    4. 易于安装和维护:提供专用工具简化安装和维修过程。

    应用案例和使用建议


    应用案例
    - 工业控制系统:XG5N/U插头被广泛应用于工业自动化领域,保证信号传输的稳定可靠。
    - 军事装备:由于其卓越的耐用性和环境适应能力,它也适合用于军事领域中的复杂设备。
    使用建议
    - 在安装时,务必使用指定的压接工具进行操作,以确保连接器的正确安装和电气特性。
    - 定期检查插头和锁钩的状态,确保长期使用的稳定性。

    兼容性和支持


    - 兼容性:与XG4C箱式插头配合使用,能够确保与多种不同规格的插头兼容。
    - 支持和服务:如需技术支持或售后服务,请联系OMRON的客户服务部门。具体联系方式可通过OMRON官方网站获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头安装困难 | 确保使用正确的工具,并按照说明书上的步骤操作。 |
    | 连接器不稳定 | 确认锁扣已正确安装且未损坏。 |

    总结和推荐


    总体而言,XG5N/U压接式MIL连接器插头凭借其独特的设计、高性能的电气特性和广泛的适用性,成为市场上一款极具竞争力的产品。对于需要高性能、高可靠性的应用场景,我们强烈推荐使用这一产品。

XG5N-141参数

参数
触头端接 压接
针脚数 14pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

XG5N-141厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG5N-141数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG5N-141 XG5N-141数据手册

XG5N-141封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4.7375
500+ ¥ 3.5563
1000+ ¥ 2.8674
库存: 900
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 473.75
