首页  >  产品百科  >  XS5W-T421-EMC-SS

XS5W-T421-EMC-SS

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙
产品描述: Omron 超五类超五类网线, 3m长, 屏蔽屏蔽, 黑色
供应商型号: 653-XS5W-T421-EMC-SS
供应商: Mouser
标准整包数: 1

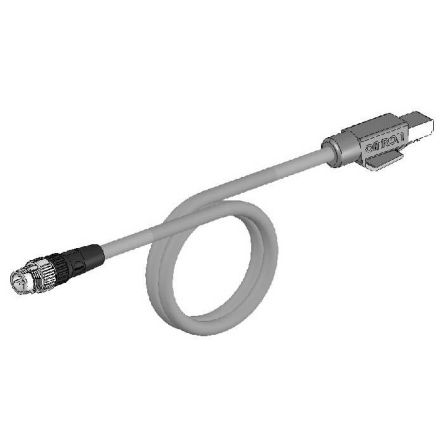

OMRON/欧姆龙 圆形线缆 XS5W-T421-EMC-SS

XS5W-T421-EMC-SS概述

    XS5/XS6 Industrial Ethernet Cables

    产品简介


    XS5和XS6工业以太网电缆是专为工业环境设计的高可靠性通信线缆。这些电缆可用于控制柜内及控制柜外的连接,适用于EtherCAT®及其他工业以太网网络。其主要特点是LSZH(低烟无卤)和PUR(聚氨酯)材料的组合,能够在不同环境条件下提供可靠的性能。

    技术参数


    - 传输特性: CAT6a或CAT5e标准
    - 外壳材料: LSZH或PUR
    - 连接器数量: 8针
    - 电缆颜色: 蓝色、黄色或绿色
    - 电缆长度: 0.2至20米不等
    - 弯曲半径:
    - 标准连接器: 最小弯曲半径40毫米
    - 防护连接器: 最小弯曲半径25毫米
    - 额定电流: 1安培(50摄氏度)
    - 耐电压: 1000伏直流电(泄漏电流最大1毫安)
    - 操作温度范围:
    - 操作温度: -20至60摄氏度
    - 存储温度: -20至60摄氏度
    - 安装温度: 0至50摄氏度
    - 防护等级: IP67
    - 兼容标准: IEC 60332-1 / UL1581 FT2

    产品特点和优势


    - 双屏蔽结构: 减少电磁干扰,适用于工业环境
    - 强锁扣设计: 允许电缆在控制面板外可靠连接
    - 多种长度选择: 从0.2米到20米不等,满足各种需求
    - 易于现场组装: 不需要特殊的工具或配件
    - 耐用性: 抗极端环境,具备IP67防护等级
    - SmartClick连接器: 提供一步式(1/8转)连接,方便安装

    应用案例和使用建议


    - 控制面板内连接: LSZH电缆适用于控制柜内的布线,减少火灾风险
    - 户外或恶劣环境: PUR电缆适用于室外或振动强烈的环境,提高耐用性
    - 机器人应用: 采用弯曲半径数据测试验证,确保在机器人应用中的可靠性
    - 建议: 在安装时注意最小弯曲半径要求,避免因过度弯曲导致损坏

    兼容性和支持


    - 兼容性: 与标准RJ45和M12连接器兼容
    - 维护和支持: 供应商提供详细的组装指南和技术支持,确保用户能够顺利安装和使用

    常见问题与解决方案


    - 问题: 电缆弯曲半径过小导致断裂
    - 解决方案: 确保按照制造商提供的弯曲半径要求进行安装
    - 问题: 连接器松动
    - 解决方案: 检查连接器是否正确插入并锁定
    - 问题: 屏蔽效果不佳
    - 解决方案: 确保所有连接部分都完全接地

    总结和推荐


    总体而言,XS5和XS6工业以太网电缆在可靠性、耐用性和易用性方面表现出色。它们适用于各种工业环境,特别是在控制面板内部和外部的应用。建议在选择合适的电缆长度和材料时考虑具体的应用需求,并严格按照安装规范进行操作,以确保最佳性能。因此,我们非常推荐这些电缆用于工业自动化项目。

XS5W-T421-EMC-SS参数

参数
长*宽*高 300cm(长度)
包装方式 散装

XS5W-T421-EMC-SS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5W-T421-EMC-SS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS5W-T421-EMC-SS XS5W-T421-EMC-SS数据手册

XS5W-T421-EMC-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
