首页  >  产品百科  >  J-7-V2

J-7-V2

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.33N 450μm 10000000Cycles 50000Cycles 2.7° SPDT 底座安装,焊接安装 5.1mm(高度)
供应商型号: J-7-V2
供应商: 期货订购
标准整包数: 3000

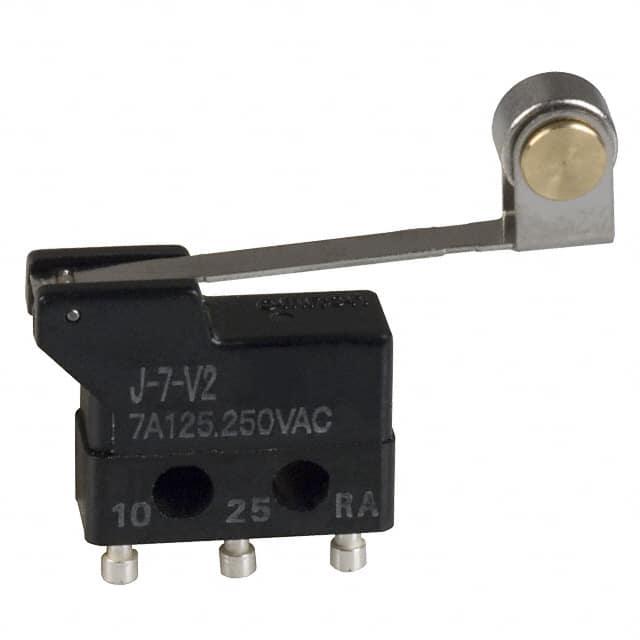

OMRON/欧姆龙 限位开关 J-7-V2

J-7-V2概述

    Ultra Subminiature Basic Switch 技术手册

    产品简介


    Ultra Subminiature Basic Switch 是一款小型化的基础开关,具有超小尺寸和大容量负载的特点。这种开关适用于对安装空间和重量有限制的应用场合,例如控制面板、家用电器、工业设备等领域。它的设计紧凑,但功能强大,符合RoHS标准,确保了环保和安全性能。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 125 VAC / 250 VAC |
    | 最大电流 | 7 A |
    | 触点形式 | SPDT |
    | 操作频率(机械) | 400 次/分钟 |
    | 操作频率(电气) | 30 次/分钟 |
    | 工作温度范围 | -10°C 到 +80°C |
    | 工作湿度范围 | 85% (5°C 到 35°C) |
    | 体积电阻 | ≥100 MΩ |
    | 接触电阻 | ≤15 mΩ |
    | 耐压能力(绝缘体) | 600 VAC |
    | 耐压能力(金属部件) | 1,500 VAC |
    | 振动耐受性 | 10 Hz 至 55 Hz, 1.5 mm 双幅 |
    | 冲击耐受性 | 1,000 m/s² (耐用性),200 m/s² (故障)|

    产品特点和优势


    - 小型化设计:即使在超小尺寸下也能承受高达7A的大容量负载。
    - 高可靠性:具备10,000,000次以上的机械操作寿命和50,000次以上的电气操作寿命。
    - 宽工作温度范围:能够在-10°C到+80°C的温度范围内稳定工作。
    - 环境保护:符合RoHS标准,确保环保要求。

    应用案例和使用建议


    - 应用场景:适用于对空间和重量有限制的应用场合,如家用电器控制面板、工业控制板等。
    - 使用建议:安装时应使用M2.3螺丝,并且确保螺丝紧固力在0.2至0.29 N·m之间,以保证稳固性和防止松动。焊接时注意不要超过280°C的焊接温度,避免损坏开关。

    兼容性和支持


    该产品适用于多种不同型号的致动器,包括针形推杆、短铰链杠杆、铰链滚轮杠杆等。具体型号需要咨询OMRON销售代表获取详细信息。OMRON提供全面的技术支持和售后服务,确保用户能够得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频繁故障 | 检查是否过载或操作频率过高 |
    | 焊接时损坏 | 控制焊接温度和时间 |
    | 安装不稳定 | 确保螺丝紧固力正确 |

    总结和推荐


    Ultra Subminiature Basic Switch 在小型化和高可靠性方面表现优异,适合需要紧凑设计和高性能的应用场合。建议在购买前仔细阅读技术手册并遵循使用说明,确保最佳的使用效果。总体来说,该产品值得推荐。

J-7-V2参数

参数
操作力 0.33N
开关功能 On-Mom
开关配置 SPDT
执行器角度 2.7°
电流额定值 -
电气寿命 50000Cycles
机械寿命 10000000Cycles
最小行程 450μm
长*宽*高 5.1mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装,托盘

J-7-V2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J-7-V2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 J-7-V2 J-7-V2数据手册

J-7-V2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 74.9753
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 224925.9
