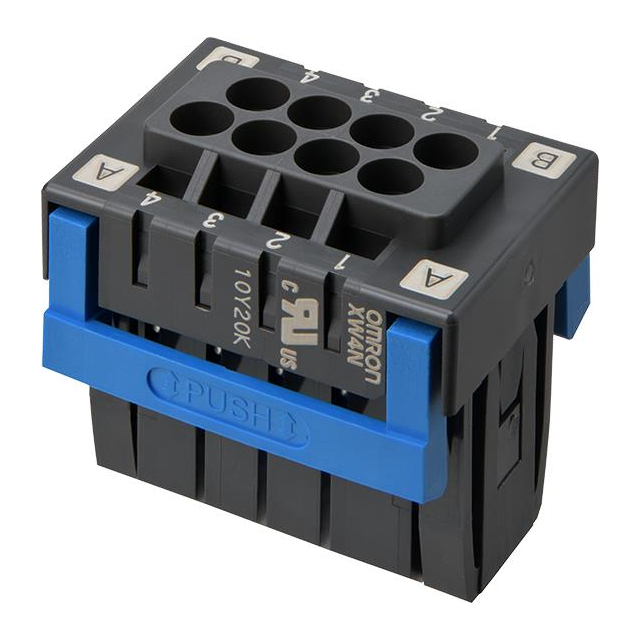

XW4N-04D2-S

厂牌: OMRON/欧姆龙
产品描述: Terminal Block Socket
供应商型号: CSJ-ST48752117
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 接线座- 接头/插头和插口 XW4N-04D2-S

XW4N-04D2-S概述


    产品简介


    XW4M/XW4N 系列 3.5mm-Pitch Push-In Terminal Block PCB 连接器
    XW4M/XW4N 是一种 3.5mm 密度的推入式终端块 PCB 连接器,主要用于提高连接器的插入和拆除效率以及电缆布线效率。这些连接器广泛应用于工业自动化、智能家居、通信设备等领域。

    技术参数


    - 连接类型:单排直型、单排弯型、双排直型、双排弯型
    - 电学特性:
    - IEC 额定电压:160V(III/3)
    - UL 额定电压:300V(仅限 XW4N-@@D@-@,XW4M-@@D1-@@D@),150V(仅限 XW4M-@@D2-@@D@)
    - UL 额定电流:8A
    - 耐压测试:1600VAC 1分钟(漏电流最大 1mA)
    - 环境参数:
    - 工作温度范围:-40°C 至 100°C(无冷凝或结冰)
    - 存储温度范围:-40°C 至 70°C(无冷凝或结冰)
    - 工作湿度范围:5% 至 85% RH
    - 存储湿度范围:5% 至 70% RH
    - 机械特性:
    - 插拔次数:100 次
    - 导线截面范围:固态导线 0.2 mm² 至 1.5 mm²;绞合导线 0.2 mm² 至 1.5 mm²;带塑料套管的绞合导线 0.2 mm² 至 0.75 mm²;不带塑料套管的绞合导线 0.2 mm² 至 1.5 mm²
    - 剥离长度:最小 9.5 mm

    产品特点和优势


    - 高接触可靠性:独特的连接结构确保插入和拆除方便且可靠性高,提高检测、组装和维护的效率。
    - 适用于回流焊接:兼容通孔回流焊,便于焊接安装。
    - 标准引脚编号:顶部印有标准引脚编号,无需额外空间进行引脚识别。
    - “免手操作”机制:保持螺丝刀插入,提高了布线效率。
    - 错误插入防护:提供编码键以防止错误插入。

    应用案例和使用建议


    应用案例
    XW4M/XW4N 广泛应用于各类电子设备,如工业控制面板、智能家居控制系统等。例如,在一个自动化生产线中,XW4M/XW4N 连接器可以用于传感器和执行器之间的信号传输,保证高效可靠的连接。
    使用建议
    - 在连接时确保使用推荐的扁平螺丝刀。
    - 插入导线时要保持导线处于绞合状态,以避免散乱。
    - 确保所有配件正确安装,避免错误插入。

    兼容性和支持


    - XW4M/XW4N 与市场上常见的电子设备和其他连接器兼容。
    - 生产商提供详细的技术支持文档和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确保连接器没有反向插入,检查插入位置是否正确。 |
    | 错误插入 | 使用正确的编码键并仔细检查编码模式。 |
    | 导线断裂 | 避免对导线施加过大的力,确保导线连接稳固。 |

    总结和推荐


    XW4M/XW4N 系列 3.5mm-Pitch Push-In Terminal Block PCB 连接器以其高接触可靠性、易于操作和广泛的适用性在市场上脱颖而出。这些连接器非常适合于各种严苛的工作环境,是工业自动化和智能家居系统的理想选择。强烈推荐使用这些连接器来提高设备的可靠性和效率。
    希望这篇文章能够为您提供足够的信息来了解 XW4M/XW4N 的特性和应用价值。

XW4N-04D2-S参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 托盘

XW4N-04D2-S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-04D2-S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4N-04D2-S XW4N-04D2-S数据手册

XW4N-04D2-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
