XF3M20151BBYOMZ

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: XF3M20151BBYOMZ
供应商: Master
标准整包数: 25

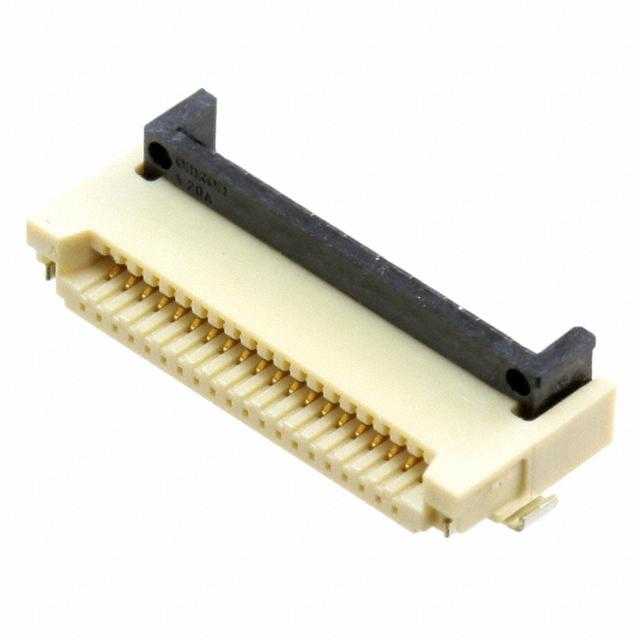

OMRON/欧姆龙  XF3M20151BBYOMZ

XF3M20151BBYOMZ概述

    XF3M 旋转背锁连接器:技术手册概述

    1. 产品简介


    XF3M 系列旋转背锁连接器是一种专门设计用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的连接器。该连接器具有多种型号,包括0.5毫米和1.0毫米两种不同间距的选择。它们支持双侧接触和单侧上接触,提供了优异的插入性能和确认连接的功能,确保了良好的锁定感。此外,连接器还提供金镀层和锡镀层两种选择。

    2. 技术参数


    以下是 XF3M 系列连接器的关键技术参数:
    - 电流额定值:0.5 安培(AC/DC)
    - 电压额定值:50 伏特(AC/DC)
    - 接触电阻:最大50 毫欧姆(在20毫伏直流,100毫安条件下)
    - 绝缘电阻:最小100 兆欧(在250伏直流条件下)
    - 耐压强度:250伏交流电,持续1分钟(泄漏电流最大为1毫安)
    - 插拔次数:金镀层20次,锡镀层10次
    - 操作温度范围:-30至85摄氏度(无冰冻或凝结情况)

    3. 产品特点和优势


    XF3M 系列连接器的独特之处在于其旋转背锁结构,能够显著提高 FPC/FFC 插入时的便利性和可靠性。其双侧接触的设计不仅提高了稳定性,还便于安装和拆卸。该连接器的金镀层版本适用于需要较高导电性的应用,而锡镀层版本则更适合成本敏感的应用。通过优化材料和制造工艺,XF3M 连接器保证了长期的稳定性和耐用性,适合各种恶劣环境下的使用。

    4. 应用案例和使用建议


    XF3M 系列连接器广泛应用于消费电子、通讯设备和工业控制等领域。例如,在手机和平板电脑中,它们用于连接屏幕和主板;在医疗设备中,用于传感器和其他组件之间的信号传输。为了最大化其性能,建议在安装过程中仔细对齐 FPC 和连接器,确保接触良好。在处理和储存过程中,避免过度弯曲或施加外力,以防止损坏。

    5. 兼容性和支持


    XF3M 系列连接器支持 FPC 厚度为0.3毫米的标准型号。对于特定的设备,如需更大或更小的型号,可以咨询厂商代表。作为知名品牌的 OMRON 提供的产品,XF3M 系列连接器享有完善的售后支持服务,包括技术咨询、产品维修和更换。

    6. 常见问题与解决方案


    - 问题1:连接器无法完全锁定。
    解决方案:检查 FPC 是否正确安装,确保所有针脚都对准并插入到位。必要时,清洁连接器内部,确保没有灰尘或杂质。

    - 问题2:接触电阻过高。
    解决方案:如果使用的是锡镀层版本,可能需要考虑更换为金镀层版本,以提高导电性。另外,检查是否有腐蚀或磨损的情况。

    - 问题3:连接不稳定。
    解决方案:检查 FPC 是否弯曲或受损,必要时更换新的 FPC。同时,确保连接器和 FPC 的尺寸匹配,避免尺寸误差导致的连接不良。

    7. 总结和推荐


    总体而言,XF3M 系列旋转背锁连接器凭借其卓越的设计和可靠的性能,成为了各类 FPC/FFC 连接的理想选择。其高稳定性和适用范围使其成为消费电子、医疗设备及工业控制领域的首选。我们强烈推荐这一产品,尤其是对于那些需要高性能和高可靠性的应用。

XF3M20151BBYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M20151BBYOMZ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XF3M20151BBYOMZ XF3M20151BBYOMZ数据手册

XF3M20151BBYOMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.1328 ¥ 9.5944
250+ $ 1.0366 ¥ 8.6188
500+ $ 1.0224 ¥ 8.2627
1500+ $ 0.9674 ¥ 7.9223
3000+ $ 0.9632 ¥ 7.8878
6000+ $ 0.9579 ¥ 7.8446
7500+ $ 0.9527 ¥ 7.8014
10500+ $ 0.9527 ¥ 7.8014
库存: 2099
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 239.86
